Teljesen menetes rudak: ipari alkalmazások, minőségek és kiválasztási útmutató

Sétáljon végig bármely nagy építkezésen, ipari üzemen vagy elektromos berendezésen, és menetes rudakat talál, amelyek átfutnak rajta – amelyek a mennyezetrácsokat a helyükön tartják, rögzítik a berendezések alapjait, megtámasztják a kábeltálcákat és összekötik a szerkezeti acélt. A különböző típusok közül, A teljesen menetes rudak a legsokoldalúbbak : egyik végétől a másikig folyamatosan menetes, a helyszínen tetszőleges hosszra vághatók, hosszuk bármely pontján elhelyezhetők, és beszerelés után beállíthatók. A mérnökök és beszerzési csapatok számára, akik több alkalmazásból szerzik be a rögzítőelemeket, ez a rugalmasság jelentős működési előnyt jelent. Ez az útmutató leírja, hogy melyek azok a teljesen menetes rudak, hol használják őket, hogyan válasszuk ki a megfelelő minőséget, és mire kell figyelni a telepítés során.

Miben különbözik a teljesen menetes rudak a többi rögzítőelemtől

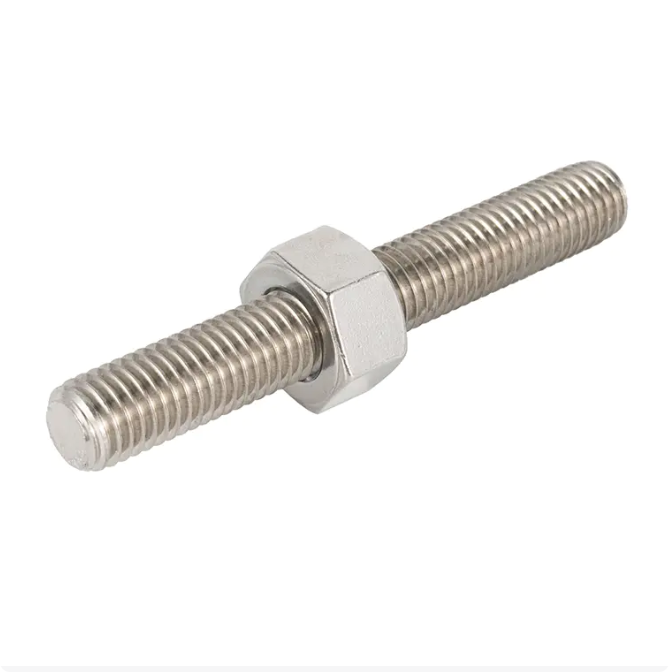

A teljesen menetes rúd meghatározó jellemzője a folyamatos menetezés teljes hosszában – nincs sima szár, nincs menet nélküli középszakasz. Ez az egyetlen tervezési jellemző olyan képességeket hoz létre, amelyekhez a részben menetes kötőelemek nem férnek hozzá.

Hasonlítsa össze a fő típusokat egymás mellett:

Mivel a teljesen menetes rúdnak nincs feje és nincs fix hosszfüggősége, egyedülállóan alkalmas nagy fesztávú alkalmazásokhoz – mennyezeti felfüggesztésekhez, felső csőtartókhoz, szerkezeti kötőrudakhoz – ahol a csatlakozási pont változó, és a helyszíni vágás szokásos gyakorlat. Egy anyát bárhol el lehet helyezni a rúd mentén, és két rudat egymáshoz lehet csatlakoztatni egy kapcsolóanyával, így speciális gyártás nélkül is meghosszabbítható a hatótávolság.

Fedezze fel a mi teljesen menetes rúd termékcsalád szabványos és egyedi méretekhez szénacél, ötvözött acél és rozsdamentes acélminőségekhez.

A teljesen menetes rudak legfontosabb ipari alkalmazásai

Kevés rögzítőelem jelenik meg annyi különböző iparágban, mint a teljesen menetes rúd. Az állíthatóság, a szakítószilárdság és a korrózióálló anyagokban való rendelkezésre állás kombinációja miatt ez az alapértelmezett választás a nagy nyúlású rögzítési feladatokhoz a következő szektorokban.

Építés – acélszerkezetek, mennyezeti gerendák és előre beágyazott rögzítések

A szerkezeti felépítésben teljesen menetes rudakat használnak az acél vázelemek egymáshoz kötésére, a betonba ágyazott horgonyrendszerek magasabb szintű szerkezetekhez való csatlakoztatására, valamint a mennyezetrács rendszerek mennyezeti födémekből történő rögzítésére. Az a képességük, hogy a helyszínen precíz hosszra vághatók, szükségtelenné teszi az egyedi gyártású rögzítőket minden csatlakozási ponthoz. Az öntés során betonba öntött előre beágyazott rudak rögzítési pontokat hoznak létre a későbbi szerkezeti csatlakozásokhoz – ezt a technikát széles körben alkalmazzák oszlopalapoknál, berendezések alapjainál és függönyfal-tartórendszereknél. Szerkezeti acél csatlakozásokhoz, acélszerkezetű nagy szilárdságú csavarok kiegészíti a menetes rudakat, ahol nagyobb szorítóerőre van szükség kompakt csavarmintázatokban.

Gépek — Berendezés összeszerelés és keretcsatlakozások

A gépgyártásban és az ipari berendezések összeszerelésében a teljesen menetes rudak keretösszekötő csavarokként, beállítóelemekként és állítható vezércsavarként szolgálnak, ahol egy csúszóanyának kell mozognia a rúd hosszában. A folytonos menet lehetővé teszi a csatlakoztatott alkatrészek helyzetének beállítását az összeszerelés után – ezt a képességet a rögzített hosszúságú csavarok nem tudják biztosítani. Emiatt a gépvázak, tesztberendezések és moduláris összeszerelési rendszerek standard alkatrészeivé válnak, ahol a méretek finomhangolása a telepítési folyamat része.

Energiaipar – kábeltálcák, kábeltartók és transzformátorrögzítések

Az elektromos berendezések nagymértékben függenek a kábeltálcák szerkezeti mennyezetekről és falakról történő felfüggesztéséhez, a csővezetékek alátámasztásához, valamint a transzformátorok és kapcsolóberendezések szerelőkeretekhez való rögzítéséhez szükséges menetes rudaktól. A rudak jellemzően csatornaanyákkal és rugós anyákkal párosulnak a támasztócsatorna-rendszerek mentén történő szerszám nélküli újrapozícionálás érdekében – ez a szabványos felfüggesztési módszer a kereskedelmi és ipari elektromos munkákban. A beépítési sebesség és a rugalmas helyzet miatt a teljesen menetes rudak az előnyben részesített rögzítőelemek ezekben a rendszerekben.

Petrolkémiai és csővezetéktechnika – Távolsági csatlakozások és korrózióálló rögzítés

A petrolkémiai üzemekben és a csővezeték-infrastruktúrában menetes rudakat használnak a csővezetékek hosszú vízszintes távon történő megtámasztására, a szelepek és műszerek rögzítésére a csőállványokhoz, valamint a tartályok és nyomástartó edények szerkezeti támasztékokhoz rögzítésére. A finomítók és vegyi feldolgozó üzemek megerőltető környezete – magas hőmérséklet, vegyi expozíció, megnövekedett páratartalom – a szabványos szénacél helyett a minőségspecifikus anyagokat kívánja meg. Itt válnak elengedhetetlenné az ötvözött acélminőségek és a rozsdamentes acél változatok, amint azt az alábbi anyagokról szóló részben ismertetjük.

Dekorációs tervezés – beltéri akasztó, világítás és függönyfal beállítás

Az építészeti és belsőépítészeti munkák során a teljesen menetes rudak biztosítják az állítható akasztórendszert a függesztett világítótestekhez, dekoratív mennyezeti elemekhez és függönyfali konzol beállításához. Az a képesség, hogy egy anyát a rúd hosszában bárhol elhelyezhető és a helyére rögzíthető, lehetővé teszi a vállalkozók számára, hogy a rúd rögzítése után finomhangolják a beépítési magasságot – ez praktikus előny, ha egyenetlen szerkezeti mennyezetekkel vagy lejtős felületekkel dolgozik.

Anyagminőségek és teljesítménykövetelmények

A megfelelő anyagminőség kiválasztása a legkövetkezményesebb specifikációs döntés a teljesen menetes rudak esetében. A három elsődleges kategória mindegyike a munkakörülmények egy-egy csoportját érinti.

Szabványos szénacél – általános célú alkalmazások

Az alacsony és közepes széntartalmú acél menetes rudak (általában megfelelnek az ASTM A307 Grade A vagy azzal egyenértékű DIN/ISO szabványoknak) az alapértelmezett választás beltéri szerkezeti alkalmazásokhoz, száraz környezetben és nem kritikus szerelvényekhez. A szakítószilárdság egységére vetítve a legjobb értéket kínálják, és a mérsékelt korrózióvédelem érdekében egyszerűen vághatók, menetesek és galvanizálhatók. A szabványos konstrukciókhoz, a gépek keretezéséhez és a védett környezetben végzett belső elektromos munkákhoz általában a szénacél a megfelelő specifikáció.

Nagy szilárdságú ötvözött acél – nagy terhelésű és magas hőmérsékletű szolgáltatás

Ahol a szabványos szénacél nem elegendő – nagynyomású csővezetékrendszerek, energiatermelő berendezések, nyomástartó edények és megnövelt szakítószilárdságot igénylő szerkezeti csatlakozások –, ötvözött acélminőségeket kell megadni. A legszélesebb körben használt ASTM A193 Grade B7, egy króm-molibdén ötvözött acél, amelyet 105 ksi minimális folyáshatár és 125 ksi szakítószilárdság elérése érdekében edzettek és edzettek. 427°C-ig (800°F) használható, így az olaj és gáz, az energiatermelés és a nehézipari rögzítések szabványos specifikációja. A miénk ASTM A193 B7 menetes rudak magas hőmérsékletű kiszolgáláshoz teljes specifikáció szerint készülnek, tételenként rendelkezésre álló anyagvizsgálati jelentésekkel.

Alacsony hőmérsékletű és kriogén alkalmazásokhoz – amelyek gyakoriak az LNG-létesítményekben és a hűtőtároló infrastruktúrában – az ASTM A320 Grade L7 biztosítja a szükséges ütésállóságot nulla alatti hőmérsékleten, amelyet a szabványos B7 ötvözött acél nem képes biztosítani. Lásd a mi ASTM A320 L7 menetes rudak alacsony hőmérsékletű kiszolgáláshoz a specifikációkhoz és a rendelkezésre álló méretekhez.

Rozsdamentes acél – Korrózióálló és nagy tisztaságú környezet

Olyan környezetben, ahol a szénacél elfogadhatatlanul gyorsan korrodál – part menti építkezések, vegyipari feldolgozás, élelmiszer- és gyógyszeripari létesítmények, kültéri építészeti munkák – rozsdamentes acél menetes rudak vannak előírva. A 304-es fokozat a legtöbb beltéri és általános kültéri alkalmazást lefedi. A 316-os fokozat, amely molibdént tartalmaz a kloridokkal és vegyi expozícióval szembeni fokozott ellenállás érdekében, tengeri, petrolkémiai és savas mosási környezetben szükséges. A kompromisszum a költség: a rozsdamentes rudak jelentős árprémiumot képviselnek a szénacélhoz képest, ezért fontos a pontos környezeti felmérés a specifikáció előtt.

Hogyan válasszuk ki a megfelelő teljesen menetes rudat projektjéhez

Négy specifikációs méret határozza meg, hogy egy teljesen menetes rúd megfelelően működik-e egy adott alkalmazásban.

1. Átmérő és menetemelkedés

A menet átmérőjének és menetemelkedésének meg kell egyeznie a szerelvény anyáival és menetes furataival. A metrikus rudak követik az ISO-szabványokat (az M6-tól M64-ig a legelterjedtebb az ipari munkákban); az inch-sorozatú rudak UNC vagy UNF követik az ASME B1.1 szerint. A metrikus és hüvelykes hardver keverése gyakori telepítési hiba, amely menetcsupaszodást okoz – rendelés előtt ellenőrizze az összes illeszkedő alkatrész menetszabványát.

2. Hossz és helyszíni vágás

A teljesen menetes rudakat általában 1 méteres vagy 3 méteres (vagy ezzel egyenértékű angolszász-hosszúságú) szabványos hosszban szállítják, és a helyszínen fémfűrésszel, sarokcsiszolóval vagy rúdvágóval méretre vágják. Vágás után a levágott végét sorjázni kell, és ahol szükséges, menethelyreállító szerszámmal újra meg kell nyomni, hogy biztosítsa az anya tiszta rögzítését. A kívánt hosszúsághoz közeli rudak rendelése csökkenti mind az anyagpazarlást, mind a vágási időt.

3. Felületkezelés

Szénacél rudaknál kültéri vagy mérsékelten korrozív környezetben a horganyzás (elektrogalvanizált) alapvető védelmet nyújt. A tűzihorganyzás nehezebb bevonatot és lényegesen hosszabb kültéri élettartamot biztosít. Erős korróziós környezetben a rozsdamentes acél meghatározása megbízhatóbb, mint a szénacél felületi bevonatokra hagyatkozni. A miénk nehéz hatlapú anyák menetes rúdszerelvényekhez megfelelő felületkezeléssel állnak rendelkezésre, hogy biztosítsák a galvanikus kompatibilitást a rögzítőelem-szerelvényben.

4. Hardver kompatibilitás

A teljesen menetes rúd a rendszer részeként működik. A hozzá párosított anyáknak, alátéteknek és tengelykapcsolóknak meg kell egyeznie a menetszabványban, minőségben és felületkezelésben. A nagy szilárdságú ötvözött rúdhoz (B7) a standard párosítás az ASTM A194 Grade 2H nehéz hatlapú anyák. Rozsdamentes rudak esetén használjon azonos minőségű rozsdamentes anyákat, hogy elkerülje a galvánkorróziót a felületen. Az anyaminőség és a rúdminőség nem illeszkedése – különösen a nagy szilárdságú rudak szabványos szilárdságú anyáinak használata – átviszi a feszültséget a gyengébb alkatrészre, és veszélyezteti a szerelvény névleges kapacitását.

Telepítési tippek és gyakori hibák, amelyeket el kell kerülni

A teljesen menetes rudak felszerelése egyszerű, de néhány ismétlődő hiba okozza a legtöbb helyszíni hibát.

Vágás sorjázás nélkül. A sorja vagy összenyomott menetű vágott vég nem illeszkedik tisztán az anyához. A vágott végeket mindig reszelővel vagy köszörűvel sorjázzuk le, és ha a vágást olyan pengével végezték, amely eltorzította a menetprofilt, egy matricával hajtsa újra a menetet. Ha egy anyát a sérült menetre erőltet, elakadást okoz, és megnehezíti vagy lehetetlenné teszi a későbbi szétszerelést.

Alulfeszítés felfüggesztési alkalmazásoknál. A mennyezeti felfüggesztésnél – mennyezetrácsok, kábeltálcák, világítás – a menetes rudak a megfelelő anyanyomatékra támaszkodnak, hogy fenntartsák a szorító terhelést a vibráció ellen. Az alulfeszült csatlakozások fokozatosan visszahúzódnak, különösen olyan környezetben, ahol a HVAC berendezések mechanikai rezgései vagy gyalogos forgalom van a fenti emeleteken. Használjon nyomatékkulcsot vagy kalibrált ütvecsavarozót, és vigyen fel menetrögzítő anyagot, ahol vibráció várható.

A beragadás elleni védelem kihagyása a rozsdamentes szerelvényeken. A rozsdamentes acél menetek hajlamosak a súrlódásra – a rozsdamentes anyag korrózióállóságát biztosító oxidréteg növeli a súrlódást a forgatónyomaték alatt illeszkedő rozsdamentes menetek között. Amikor elkezdődik az epés, az anya megakad, és a rudat le kell vágni. Az összeszerelés előtt vigyen fel molibdén-diszulfidot vagy PTFE-alapú beragadásgátló anyagot a rozsdamentes menetekre, és lassan húzza meg kézzel, mielőtt meghúzza.

Nem megfelelő minőségű anya használata. Nagy terhelésű szerkezeti és nyomású alkalmazásoknál az anyát úgy kell besorolni, hogy illeszkedjen a rúdhoz. Az A193 B7 rúdon lévő szabványos hatlapú anya lecsupaszodik, mielőtt a rúd engedne – a hibamód az anyában van, nem a rúdban, és a szerelvény nem ad figyelmeztetést, mielőtt elengedné. Minden nagy szilárdságú rúdszerelvényhez a megfelelő ASTM A194 besorolású nehéz hatlapú anyákat adja meg.

A hőtágulás figyelmen kívül hagyása magas hőmérsékletű üzemben. Az energiatermelésben és a petrolkémiai alkalmazásokban, ahol a rudak magasabb hőmérsékleten működnek, a szerelvénynek alkalmazkodnia kell a hőtáguláshoz. A tágulási ráhagyás nélküli, rögzített végű csatlakozások hajlítófeszültséget hoznak létre a rúdban, amikor a rendszer felmelegszik. Tekintse meg a vonatkozó műszaki szabványt a dilatációs hézagokra vonatkozó követelményekkel kapcsolatban, amikor teljesen menetes rudakat ad meg magas hőmérsékletű szolgáltatáshoz.
