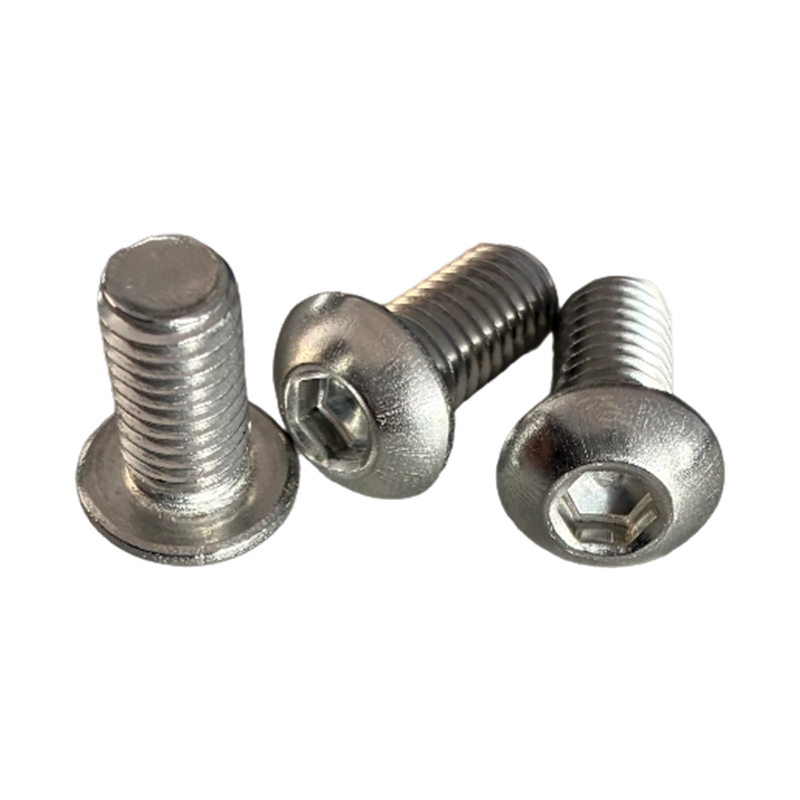

Miért befolyásolja a gombcsavarok kupolafejű profilja nemcsak a megjelenést?
Az alacsony profilú kupolás fej, amely meghatározza gombcsavarok mérnöki geometria, nem stílusválasztás. A kupola sugara határozza meg, hogy a csapágyfelület hogyan viszonyul a teljes fejátmérőhöz, és ennek közvetlen funkcionális következményei vannak az ilyen csavartípussal leggyakrabban rögzített anyagokban. Háztartási készülékek, digitális termékházak és műszerházak esetében – ahol az összeillesztett anyag gyakran alumíniumlemez, ABS vagy vékony acél – a gombfej szélesebb csapágygyűrűje lényegesen nagyobb területen osztja el a szorító terhelést, mint az azonos menetátmérőjű szabványos sapkafej. Ez csökkenti a felületi jelölések, a puha aljzatba való beágyazódás és a rögzítőfurat körüli látható deformáció kockázatát, ami szerkezetileg és esztétikailag egyaránt számít a fogyasztói késztermékeknél.
A kupola geometriája szintén hozzájárul az elakadásállósághoz. Bútorokban, fitneszeszközökben és gyermekjátékokban a külső rögzítőfejek nem tartalmazhatnak éles széleket, amelyek a használat vagy összeszerelés során bekaphatják a szövetet, a bőrt vagy a szomszédos alkatrészeket. A gombfejek folytonos domború profilja kiküszöböli a kupakfejen és a süllyesztett rögzítőkön előforduló éles peremszegélyt, ami az egyik oka annak, hogy az ISO 7380 gombcsavarok lettek az alapértelmezett rögzítőelemek a fogyasztási cikkek szabad felületeire. A vasúti tranzit ülésszerelvényeknél ugyanaz a tulajdonság megfelel az utasbiztonsági követelményeknek, amelyek kifejezetten tiltják az éles kiemelkedéseket a belső felületeken.
at Shanghai Soverchannel Industrial Co., Ltd. , a gombcsavarok kupola sugarának és fejmagasságának méretei az ISO 7380 minimális specifikációnál szigorúbb tűréseket követnek, különösen a háztartási készülékek és a digitális termékek ágazatában tevékenykedő vásárlók esetében, ahol a termék rögzítőelemeinek mintájának vizuális egységessége az ipari formatervezési útmutató részét képezi. A Nantong Jinzhai Hardware Co., Ltd. gyártási folyamata precíziós hidegalakító szerszámokat használ, amelyeket szigorú méretezési ütemterv szerint tartanak fenn, biztosítva a fejprofil egységességét a nagy volumenű gyártási tételekben.
Nyomatékhatárok a gombcsavarokon: A hajtásmélység cseréjének megértése és az azon belüli munkavégzés
A gombcsavarok legfontosabb mérnöki korlátja az, amelyet a terméktervezők gyakran túl későn fedeznek fel: a csekély fejmagasság, amely vizuálisan tisztává és helytakarékossá teszi őket, korlátozza a foglalat mélységét is, ami viszont korlátozza a maximális meghajtási nyomatékot a bütykös kitörés előtt. Az M6 ISO 7380 gombfejű csavar fejmagassága hozzávetőlegesen 2,0 mm, a foglalat mélysége pedig nagyjából 1,9 mm – szemben a 6,0 mm-es fejmagassággal és a 4,0 mm-es foglalatmélységgel egy egyenértékű ISO 4762 sapkafej esetében. Ez azt jelenti, hogy a gombfej maximális megbízható beépítési nyomatéka általában a kupakfej egyenértékének 60-70%-a, és egy gombcsavar meghajtási határán túli meghúzása visszafordíthatatlanul károsítja a foglalatot, mivel a csavarkulcs terhelése alatt a hüvely sekély falai deformálódnak.
A gyakorlatban ez a megszorítás akkor működik, ha a fuga kialakítása kezdettől fogva hozzá van igazítva. Az automatizálási berendezések és az orvosi eszközök, amelyek helyesen határozzák meg a gombcsavarokat, úgy teszik ezt, hogy biztosítják, hogy a szükséges szorítóterhelés a csavar tényleges nyomatékkapacitásán belül essen – nem pedig úgy, hogy a kupakfej beugró cseréjeként kezelik, és ugyanazt a nyomatékértéket alkalmazzák. A következő referenciapontok hasznosak a 10.9-es szabvány tulajdonságosztályú szénacél gombcsavarokkal dolgozó tervezőmérnökök számára:
| Menetméret | Fejmagasság (ISO 7380) | kb. Max meghajtó nyomaték | Kupakfej egyenértékű nyomaték |
| M3 | 1,15 mm | 0,9 Nm | 1,4 N·m |
| M4 | 1,4 mm | 2,2 N·m | 3,2 N·m |
| M5 | 1,7 mm | 4,3 N·m | 6,5 N·m |
| M6 | 2,0 mm | 7,4 N·m | 11,5 N·m |
| M8 | 2,8 mm | 17,5 N·m | 28,0 N·m |
A precíziós szerelési forgatókönyveknél, ahol a megjelenés és a maximális csatlakozási integritás egyaránt szükséges, a helyes mérnöki válasz a menet átmérőjének növelése a meghajtó nyomatékhatárának túllépése helyett. Az M5-ös gombcsavarokról az M6-os csavarokra való áttérés csak 1,5 mm-rel növeli a fej átmérőjét, miközben csaknem megkétszerezi a rendelkezésre álló hajtónyomatékot – ez a kompromisszum szinte mindig ésszerűbb, mintha egy alulméretezett rögzítőelemből extra előfeszítést próbálnánk kipréselni.
Felületkezelés és bevonat kiválasztása gombcsavarokhoz fogyasztói alkalmazásokhoz
A háztartási gépek, digitális termékek és bútorok látható felületére szerelt gombcsavarok esetében a felületkezelés a termék látványtervének része – nem csak korrózióvédelmi intézkedés. Ez áthelyezi a bevonat kiválasztásának kritériumait a tisztán funkcionális (sópermetezési órák, súrlódási együttható) helyett a funkcionális és esztétikai követelmények kombinációjára, amelyeket együtt kell meghatározni. A mintacsavaron megfelelőnek tűnő, de a gyártási tételben eltérő fényességű vagy színű felület látható inkonzisztenciát okoz az összeszerelt termékben, amit a fogyasztók azonnal észrevesznek.

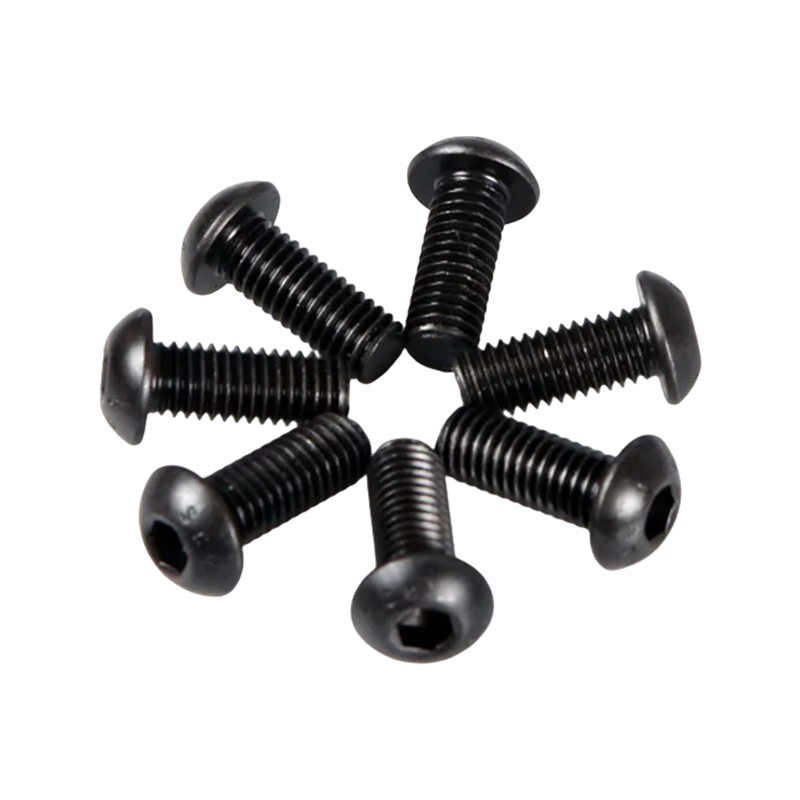

- Fekete oxid olajtömítéssel: Matt fekete megjelenést biztosít minimális reflexió-ingadozással. A mérethatás elhanyagolható (nanométeres léptékű). Gyakori a fitneszgépeken, az állványra szerelhető elektronikán és a műszerházakon, ahol a visszafogott, ipari esztétika a tervezési szándék. A korrózióállóság mérsékelt – beltéri környezetben megfelelő, de nem kültéri vagy páratartalom esetén.
- Cink galvanizálás (átlátszó vagy kék passzív): A legköltséghatékonyabb lehetőség a szénacél gombcsavarok dekoratív korrózióvédelmére. A tiszta passzivátum ezüst-fényes felületet eredményez; A kék passzivát enyhe kék-ezüst árnyalatot mutat be, amely prémium fényezésként jelenik meg a fehér vagy világos színű háztartási készülék paneleken. A 72–120 órás sópermetezési ellenállás megfelel a legtöbb beltéri fogyasztói termék követelményének. Az 5–8 µm lemezvastagság minimális hatással van a menet illesztésére, de figyelembe kell venni a precíziós szerelvények tűrésszámításánál.

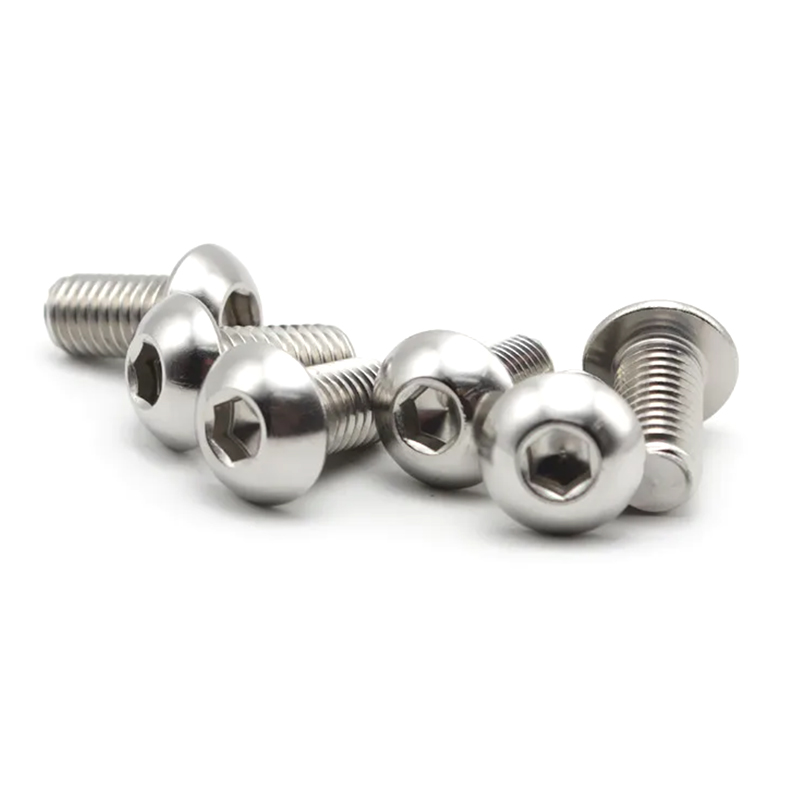

- Nikkelezés: Fényes, meleg ezüst felületet biztosít, nagyobb korrózióállósággal, mint a cink (120–200 óra sópermet 8–12 µm-en). Gyermekjátékokhoz és digitális terméktartozékokhoz részesítik előnyben, ahol a csiszolt fémes megjelenés része a termék vélt minőségének. A nikkelezés kemény, kopásálló felületet is biztosít, amely ellenáll a többszöri össze- és szétszerelésből eredő karcolásoknak – ez fontos azoknál a termékeknél, amelyeket a felhasználók akkumulátorcserére vagy konfigurációs változtatásokra nyitnak meg.
- Passzivált rozsdamentes acél: Nedves vagy tisztítható környezetben működő vasúti tranzit belső terekben, orvosi eszközökben és automatizálási berendezésekben a passzivált rozsdamentes gombos csavarok bevonóréteg hozzáadása nélkül teljesen kiküszöbölik a korrózió kockázatát. A természetes rozsdamentes felület a végső megmunkálási művelettől függően szálcsiszolt vagy polírozott megjelenést kölcsönöz, és a felület eleve tartós, nem pedig a bevonat tapadásától függ. A Shanghai Soverchannel Industrial Co., Ltd. rozsdamentes acél kötőelemek termékcsaládja részeként 304-es és 316-os fokozatú rozsdamentes gombos csavarokat is szállít.
Gombcsavarok helyszűkített szerelvényekben: Helyzettervezés automatizált és orvosi berendezésekhez
A gombcsavarok alacsony profilú fejmagassága gyakran az oka annak, hogy ezeket elsősorban az automatizálási berendezésekben és orvosi eszközökben határozzák meg – egyszerűen nincs elegendő axiális hézag a csuklófelület felett egy szabványos sapkafej elhelyezéséhez. A gombcsavar-hézag kialakításához azonban többre van szükség, mint annak ellenőrzésére, hogy a fejmagasság szabaddá tegye-e a szomszédos alkatrészt. A hatlapfejű kulcs hozzáférési szögét, a meghajtó hézagát és a szerszámbekötési követelményeket mind ellenőrizni kell a háromdimenziós összeszerelési kontextusban a tervezés véglegesítése előtt.
A zsebben vagy mélyedésben lévő gombcsavar minimális csavarkulcs hozzáférési szögét a hatlapú kulcs behelyezési útvonala korlátozza. A szabványos L-alakú imbuszkulcshoz körülbelül 15–20°-os tiszta megközelítési szög szükséges a csatlakozási felületre merőlegestől ahhoz, hogy a foglalat tisztán illeszkedjen. Azokban a zárt szerelvényekben, ahol csak egy gömbvégű imbuszkulcs érheti el a rögzítőelemet, a maximális megbízható nyomaték körülbelül 30%-kal csökken a teljesen összekapcsolódó egyenes kulcshoz képest – ezt a tényezőt be kell építeni a nyomaték-specifikációba, ha golyósvégű telepítés várható. Azon orvostechnikai eszközök szerelvényei esetében, ahol a nyomaték nyomon követhetősége szabályozási követelmény, a beszerelési eljárásnak kifejezetten meg kell határoznia a kulcstípust, és ellenőriznie kell, hogy az összeállítás geometriája lehetővé teszi-e a dokumentált szerszámbekapcsolást.
A panel vastagsága a csavar hosszához viszonyítva a második hézag szempont, amelyet gyakran figyelmen kívül hagynak. A gombcsavar markolatának hosszának (a fej alsó oldala és a menet kezdete közötti távolság) meg kell egyeznie a befogott anyag teljes vastagságával. Ha a markolat túl rövid, a menetes rész a befogott anyagon belül, nem pedig az alatta lévő menetes furatban kapcsolódik, csökkentve a menet hatékony összekapcsolódását. Ha a markolat túl hosszú, a menet nélküli szár benyúlik a menetes furatba, megakadályozva a teljes menetmélységet. A digitális termékek és műszerek precíziós összeszerelési forgatókönyveiben a pontos markolathossz megadása – a névleges csavarhossz helyett – a helyes beszerzési gyakorlat.
Karimás gombfej vs. szabványos gombfej: amikor a nagyobb csapágyfelület indokolja a szélesebb lábnyomot
A karimás gombfej-változat – ahol egy lapos gyűrű alakú karima nyúlik ki a kupola aljából – a szabványos gombfej speciális korlátait kezeli puha hordozófelületű alkalmazásoknál. Az ISO 7380 szabvány szerinti geometriában a felfekvési felület a kupola alján lévő viszonylag keskeny gyűrű alakú gyűrű, ahol a kupolaprofil találkozik a sík alsó felülettel. Bútorösszeállításoknál, gyermekjáték-kereteknél és fitneszfelszerelés-paneleknél, ahol az összeillesztett anyag műfa, műanyag kompozit vagy vékony alumínium, ez a felfekvési felület nem biztos, hogy elegendő ahhoz, hogy megakadályozza, hogy a fej áthúzódjon a hézaglyukon terhelés alatt – különösen vékony anyagok nagyobb átmérőjű csavarjainál.
A karimás változat (ISO 7380-2) egy lapos csapágyperemet ad hozzá, amelynek külső átmérője jellemzően 30-40%-kal nagyobb, mint a standard fejátmérő, ezzel arányosan növelve a csapágyfelületet a fejmagasság növelése nélkül. A karima feletti kupolaprofil alacsony marad, így a hézagelőny megmarad, miközben az áthúzási teherbírás jelentősen megnő. Az M6 karimás gombos csavarok csapágyfelülete körülbelül 70 mm²-ről (standard) körülbelül 120 mm²-re (karimás) nő – ez 70%-os javulást jelent a terheléselosztásban, lényegében a beépítési magasság növekedése nélkül.
A kompromisszum a lábnyom: a nagyobb karimaátmérő nagyobb oldalsó teret igényel a rögzítőfurat körül, amit ellenőrizni kell az alkatrészelrendezés szomszédos jellemzőivel. A nagy sűrűségű elektronikus házakban és a kompakt orvosi eszközházakban ez az oldalirányú hézag gyakran nem áll rendelkezésre – így a normál gombfej a megfelelő választás az alacsonyabb áthúzási kapacitás ellenére. A Shanghai Soverchannel Industrial Co., Ltd. szabványos katalógustételként ISO 7380-1 és ISO 7380-2 geometriájú gombcsavarokat is gyárt, nem szabványos karimaátmérőkkel és kupolamagasságokkal, amelyek egyedi ötvözött acél kötőelemként állnak rendelkezésre azon ügyfelek számára, akiknek alkalmazása a két szabványos profil közé esik.
Tulajdonsági osztály kiválasztása gombcsavarokhoz fogyasztói és ipari alkalmazásokhoz
A kereskedelemben kapható gombcsavarok szénacélhoz 8.8 és 10.9, rozsdamentes acélhoz pedig A2-70 vagy A4-70 tulajdonságokkal rendelkeznek. Az osztálykiválasztás nem mindig intuitív módon kölcsönhatásba lép a meghajtó nyomatékhatárával: a magasabb tulajdonságosztály megadása nem javítja automatikusan a kötési teljesítményt, ha a csavar meghajtó nyomatékhatárát még azelőtt érik el, hogy a magasabb minőségű anyag próbaterhelését kihasználnák. A kis átmérőjű gombcsavarok (M4 és az alatti) esetében a foglalatmélység korlátozása jóval a 8,8 és 10,9 próbaterhelés közötti különbség alá korlátozza az elérhető előfeszítést – ami azt jelenti, hogy a tulajdonságosztály-frissítés nem jár funkcionális előnyökkel, miközben növeli a költségeket. A korszerűsítés az M6-os és magasabb szakaszokon válik értelmessé, ahol a foglalat geometriája elegendő nyomatékot tud továbbítani ahhoz, hogy különbséget tegyen a két fokozat szorítási teljesítménye között.
Azoknál a vasúti szállítási és automatizálási berendezéseknél, ahol tervezési szempont a vibrációs terhelés, a 10.9-es tulajdonságosztályú gombcsavarok az átmérőtől függetlenül a standard specifikáció, mivel a nagyobb terhelési terhelés nagyobb ízületi előfeszítést generál, ami javítja a rezgés okozta lazulással szembeni ellenállást – még akkor is, ha a 8,8 és 10,9 közötti abszolút előfeszítési különbség szerény kis átmérőnél. A logika az, hogy a 10,9 megadásának határköltsége kicsi, míg a rögzítőelem meghibásodása egy telepített tranzit- vagy automatizálási rendszerben nagyon magas.
Szénacél kötőelemek beszállítójaként az autóipari kötőelemek szektorában, a Shanghai Soverchannel Industrial Co., Ltd. minden gyártási tételhez biztosít tulajdonságosztály-tanúsítási dokumentációt – keménységellenőrzést, szakítószilárdsági vizsgálati eredményeket és anyaghő-tanúsítványokat –, amely lehetővé teszi az olyan szabályozott iparágakban, mint az orvosi eszközök és a vasúti tranzit, ügyfelei számára, hogy teljes körű nyomon követhetőséget biztosítsanak a lánc minőségében. A Nantong Jinzhai Hardware Co., Ltd.-nél kifejlesztett és finomított, teljes folyamatot lefedő ellenőrző rendszer lehetővé teszi a vállalat számára, hogy a nagy mennyiségű fogyasztási cikkek gyártóit és a kisebb volumenű precíziós összeszerelést végző ügyfeleket is kiszolgálja ugyanabból a termelési infrastruktúrából.
Egyedi gombcsavar konfigurációk: nem szabványos méretek és speciális jellemzők a precíziós összeszereléshez
A szabványos katalógusgombos csavarok lefedik az ipari és fogyasztói alkalmazások többségét, de a digitális termékek, orvosi eszközök és csúcskategóriás automatizálási berendezések precíziós összeszereléséhez rendszeresen olyan konfigurációkra van szükség, amelyek kívül esnek az ISO 7380 mérettáblázatán. A leggyakoribb nem szabványos követelmények nem a szabványos formától való drámai eltérések – ezek olyan speciális méretbeállítások, amelyeket a szabványos katalógus nem képes befogadni, de amelyeknek jelentős funkcionális következményei vannak, ha nem tartják be megfelelően.
- Csökkentett fejmagasságú változatok: Azoknál a szerelvényeknél, ahol még a szabványos gombfej is kinyúlik egy környező panelelem fölé, az egyedi csökkentett magasságú kupolaprofil – jellemzően 15–25%-kal alacsonyabb, mint az ISO 7380 névleges értéke – valós egy síkba vagy öblítés alatti telepítést tesz lehetővé, miközben megőrzi a gombfej-formátum széles felfekvési felületét.
- Nem szabványos markolathosszak: A fogyasztási cikkek burkolatai gyakran olyan anyaghalmazokat használnak, amelyek nem illeszkednek a szabványos csavarhossz-növekményhez. Az egyedi markolathossz biztosítja, hogy a menet nélküli szár pontosan a befogott vastagságon feszüljön, maximalizálva a menetbefogási mélységet az alábbi menetfúró funkcióban anélkül, hogy a szár lefelé süllyedne a teljes szorítóerő elérése előtt.
- Integrált zárt alátét kialakítások: A gombfej karima alatt tartósan rögzített alátételem – amely a gyártás során a helyére került – kiküszöböli a külön alátét elhelyezésének összeszerelési lépését, csökkenti az alkatrészszámot, és megakadályozza az alátét elvesztését olyan kis alkatrészek összeszerelési környezetben, mint a gyermekjátékgyárak és a műszergyártó sorok.
- Előre felhelyezett cérnatároló foltok: A gyártás során a menetre felvitt mikrokapszulázott anaerob ragasztó rezgésállóságot biztosít anélkül, hogy a kezelőknek folyékony menetzárat kellene alkalmazniuk az összeszerelés helyén – ez kritikus fontosságú az automatizálási berendezések és az orvosi eszközök összeszerelő sorainál, ahol a folyamat konzisztenciája és tisztasága ellenőrzött követelmény.
- Egyedi fejjelölések vagy márkajelzések: Azoknál a fogyasztói elektronikai cikkeknél és prémium háztartási gépeknél, ahol a rögzítőfej látható dizájnelem, a dóm felületén lézerrel maratott vagy bélyegzett azonosító jelek, fokozatjelzések vagy márkaazonosítók a Shanghai Soverchannel Industrial Co., Ltd. nem szabványos rögzítési megoldási programjának egyedi megrendelése részeként elérhetők.
A kutatás-fejlesztést, a gyártást és az értékesítést integráló gyártóként a Shanghai Soverchannel Industrial Co., Ltd. egyedi gombcsavarok fejlesztését végzi a rajz áttekintésétől a prototípus-gyártáson át a tömeges szállításig – integrált csomagként mérnöki tanácsadást nyújt a fej geometriájára, az anyagminőségre, a felületkezelésre és a menetspecifikációra vonatkozóan, ahelyett, hogy elvárná az ügyfelektől, hogy a rendelés leadása előtt önállóan oldják meg ezeket a kompromisszumokat.
