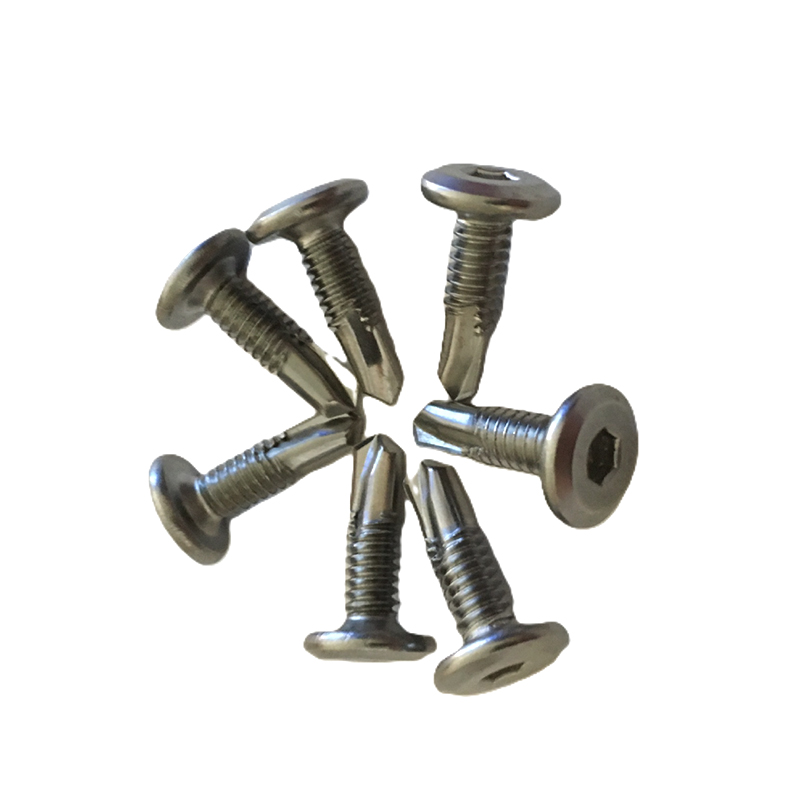

Miért a keménységi gradiens tervezés a megbízható önfúró csavar alapja
A legtöbb mérnök értékeli önfúró csavarok pontgeometria vagy bevonat alapján – de az a tényező, amely a legközvetlenebbül határozza meg, hogy egy csavar tisztán fúrja-e át az acélt, törés nélkül, a keménységi profilja. A jól megtervezett fúrófejű csavar keménysége nem egyenletes a hegytől a fejig. Ehelyett szándékos lejtőre épül: a fúróhegy felülete eléri a 40–50 HRC-t, hogy ellenálljon a kopásnak a behatolás során, míg a mag keménysége 28–40 HRC-n marad, hogy megőrizze a szívósságát és megakadályozza a rideg törést a hajtás torziós feszültsége alatt. Ezt a kétzónás keménységet szelektív tokos edzéssel érik el – jellemzően karbonitridálással vagy indukciós edzéssel, amelyet a fúrócsúcson alkalmaznak a menet hengerlése után – egy olyan szekvenciával, amely megőrzi a cérnagyök rugalmasságát, miközben maximalizálja a csúcsvágási teljesítményt.
Ha ez a gradiens hiányzik vagy inkonzisztens – mint az olcsó, nem ellenőrzött anyagoknál gyakori – két meghibásodási mód jelenik meg: a fúrócsúcs összecsukása középfúrás közben, ahol a meglágyult pont deformálódik a behatolás befejezése előtt, és a menet megcsúszása az összekapcsolódás után, amikor a túlságosan törékeny szár eltörik, mielőtt elérné a névleges szorítóterhelést. Mindkét meghibásodás néma a telepítés során, de hosszú távú szerkezeti kockázatot jelent az olyan teherhordó alkalmazásokban, mint az acélszerkezet-gyárak és a fotovoltaikus tartószerkezetek. Az egyetlen megbízható biztosíték a csavarok dokumentált keménységi vizsgálati jelentésekkel való megadása, nem csak a minőségi jelölések.
Anyagválasztás a korrózióállóságon túl: 1022A, 410 és 304/316 a gyakorlatban összehasonlítva
Az önfúró csavarok három fő anyaga különálló teljesítményrésszel rendelkezik, amely jóval túlmutat az egyszerű korróziós besoroláson. Mechanikai viselkedésük megértése a telepítési körülmények között ugyanolyan fontos, mint a környezeti alkalmasságuk megértése.
| Anyag | Szakítószilárdsági tartomány | Keményíthetőség | Korrózióállóság | Tipikus alkalmazás |
| 1022A szénacél | 800–1000 MPa (8.8-as fokozat) | Kiváló – jól reagál a tokok keményedésére | Felületkezeléstől függ | Acélszerkezetű gyárak, színes acél csempék, beltéri/félig kültéri bevonattal |
| 410 rozsdamentes acél | 700-900 MPa (edzett) | Jó - martenzites, hőkezelhető | Mérsékelt – alacsony és közepes kloridtartalmú környezetekhez alkalmas | Korlátok, alumínium ötvözet rögzítés, általános kültéri használatra |
| 304 rozsdamentes acél | 520–720 MPa (A2–70) | Korlátozott – ausztenites, nem hőkezelhető | Magas – nedves és enyhén korrozív környezethez alkalmas | Fotovoltaikus konzolok, burkolólapok, általános kültéri szerkezetek |
| 316 rozsdamentes acél | 520–720 MPa (A2–70 egyenérték) | Korlátozott – ugyanaz, mint a 304 | Nagyon magas – A Mo addíció ellenáll a klorid lyukképződésnek | Tengerparti környezet, vegyi expozíció, tengeri minőségű szerkezetek |
Anyag-összehasonlítás önfúró csavarokhoz mechanikai és környezetvédelmi teljesítménykritériumok alapján.
A beszerzés során gyakran hiányzik egy gyakorlati szempont: mivel a 304-es és 316-os rozsdamentes hagyományosan nem hőkezelhető a fúróhegy keménységének elérése érdekében, a nagy teljesítményű, rozsdamentes önfúró csavarok gyártói bimetál konstrukciót használnak – 410-es vagy szénacél fúróhegyet súrlódó hegesztéssel vagy mechanikusan asztenitezett testre szerelve. Ez lehetővé teszi, hogy a hegy elérje az acélfelületek áthatolásához szükséges HRC 40–50-et, miközben a szár megőrzi a 304-es vagy 316-os korrózióállóságát. Annak ellenőrzése, hogy a rozsdamentes önfúró csavar szilárd vagy bimetál-e, elengedhetetlen a szerkezeti alkalmazások meghatározásakor, mivel a teherbírás és a meghibásodási mód jelentősen eltér. A Shanghai Soverchannel Industrial Co., Ltd. ezt a megkülönböztetést kifejezetten dokumentálja a termékleírásaiban, hogy elkerülje a helytelen alkalmazást.
Fúróhegy-osztály kiválasztása többrétegű és nagy méretű acélszerelvényekhez
A fúrási pontosztály – általánosan DP1–DP5 – határozza meg azt a maximális kombinált acélvastagságot, amelyen az önfúró csavar előfúrás nélkül áthatolhat. A pontosztály és az aljzatvastagság közötti eltérés a szerelési hibák egyik vezető oka az acélszerkezetek és a színes acél csempék projektjeiben, ennek ellenére rendszeresen figyelmen kívül hagyják a beszerzési előírásokban, amelyek csak az átmérőre és a hosszra összpontosítanak.
- DP1 (0,8 mm-es acélig) — Szabvány egyhéjú színű acélcsempékhez és vékony alumíniumötvözet burkolatokhoz. A legrövidebb fúróhorony hossza gyors kapcsolódást jelent, de a névleges tartományon túli bármilyen aljzatvastagság-változás a csúcs megterhelését és törését okozza, mielőtt a menet összekapcsolódása megkezdődik.
- DP3 (4,5 mm-es acélig) — A leggyakrabban meghatározott osztály az általános acélszerkezetű szelemen-szarufa csatlakozásokhoz és a fotovoltaikus konzolsínrögzítésekhez. A meghosszabbított horony lehetővé teszi a forgács kiürítését vastagabb anyagon keresztül, megakadályozva a csavartörést okozó megkötést a fúró-menet átmeneti zónájában.
- DP5 (12 mm-es acél vastagságig) — Nehéz szerkezeti acél csatlakozásokhoz, vastag korlátoszlopokhoz és többrétegű szendvicspanel-szerelvényekhez szükséges. A hosszabb fúró-geometria nagyobb forgási sebességet és állandó axiális nyomást igényel – a termelési környezetben a pneumatikus szerszámokat előnyben részesítik a DP5 akkumulátoros akkus meghajtókkal szemben az állandó behatolási nyomaték fenntartása érdekében.
A második dimenzió, amelyet gyakran kihagynak a pontosztály megbeszéléséből, a forgácshornyok geometriája. A szélesebb horonyszögek javítják a forgácselszívást a képlékeny acéloknál, például az enyhe szénacélnál, míg a szűkebb hornyok jobban megfelelnek a keményebb rozsdamentes aljzatoknak, ahol a forgácstérfogat kisebb, de a vágási ellenállás nagyobb. Különböző hordozórétegeket kombináló projekteknél – például alumíniumötvözetből készült felső sín horganyzott acél segédvázon – a fúrópontot a keményebb rétegre kell optimalizálni, függetlenül attól, hogy melyikkel találkozik először, mivel a puhább anyag nem ad vágási ellenállási adatokat a szerszám kiválasztásához.
Nyomatékkezelés és szerelési minőség-ellenőrzés nagy volumenű rögzítési projektekhez
A nagyszabású projektekben, például ipari acélszerkezet-gyárakban vagy közüzemi méretű fotovoltaikus berendezésekben, ahol több tízezer önfúró csavart szerelnek fel, a beépítési nyomaték konzisztenciája közvetlenül meghatározza a szerkezet integritását – a nyomatékkezeléssel azonban ritkán foglalkoznak a projektspecifikációk az egyszerű „ne húzza túl” megjegyzésen túl. A színes acél cseréptetők és függönyfalak esetében a helyszíni visszahívások többségét három nyomatékfüggő hibamód okozza:
- Alacsony nyomaték — A menetkötés nem elegendő a névleges szorítóerő kialakításához. A csavar ülőnek tűnhet, de fokozatosan meglazul a hőciklus és a szélterhelés hatására, különösen a nagy fesztávú tetőpaneleknél, ahol a differenciális hőtágulás ciklikus nyírást hoz létre minden rögzítési ponton.
- Túlnyomaték (alátéttömörítési hiba) — Az időjárásálló alkalmazásokban használt EPDM ragasztott alátétek véges tömörítési tartománnyal rendelkeznek, jellemzően 0,3–0,8 mm hasznos kitérés. Ennek a tartománynak a túllépése a gumitömítést az alátét szélén túl extrudálja, tönkretéve az időjárásálló funkciót, miközben nem ad vizuális jelzést a csavarfej szintjén az ellenőrzés során.
- Túlnyomaték (menetkihúzás) — Vékony lemezes felületeken, miután a menetcsíkok, a csavar szabadon forog, anélkül, hogy szorítóerőt fejlesztene. Ez visszafordíthatatlan, és új helyen nagyobb átmérőjű csavarra kell méretezni, vagy alátétlemezt kell felszerelni – mindkettő költséges helyreállítási lépés egy elfoglalt szerkezeten.
A gyakorlati enyhítés a nyomatékkorlátozó csavarhúzók vagy a mélységhatároló tartozékok megadása, ahelyett, hogy a kezelő megítélésére hagyatkozna. Az 1022A szénacél csavarok 4,8-as osztályú, 1,5 mm-es aljzatba való beépítési nyomatéka körülbelül 3–6 Nm – elég keskeny ahhoz, hogy egy kalibrálatlan szerszám rendszeresen túllépje a felső határt. A Shanghai Soverchannel Industrial Co., Ltd., mint az autóipari rögzítőelemek ellátási láncában éveken át épített, kiterjedt minőség-ellenőrzési tapasztalattal rendelkező gyártó, nyomaték-specifikációs adatlapokat biztosít minden terméksorozathoz, amely lehetővé teszi a projektmérnökök számára, hogy a szerszámparamétereket a mobilizálás előtt állítsák be, ahelyett, hogy a panel beszerelése után diagnosztizálják a hibákat. Az önfúró csavarokkal kapcsolatos további részletekért forduljon a Shanghai Soverchannel Industrial Co., Ltd.-hez.
