Nyomaték-hozam vs. nyomaték-szög: mit árul el a csavarról a meghúzási specifikáció

Két szigorítási módszer dominál a modern korban Autóipari csavarok A tömített motorcsuklók specifikációinak megzavarása és összetévesztése az egyik legkövetkezményesebb szerelési hiba a jármű összeszerelésében és javításában. A nyomaték-hozam (TTY) csavarokat úgy tervezték, hogy az anyag rugalmassági határán túl egy szabályozott képlékeny deformációs zónába húzzák meg őket. A folyáshatáron túli megfeszítést követően a csavar rendkívül egyenletes szorítóerőt tart fenn, mivel a kötési terhelést az anyag folyási viselkedése határozza meg – nem pedig a menetoldalak és a csapágyfelületek közötti súrlódási változékonyság, amely 15–25%-kal tudja megváltoztatni a nyomatékot anélkül, hogy a tényleges előterhelés megváltozna. A TTY csavarok meghúzási eljárása mindig tartalmaz egy alapnyomatékot, amelyet egy vagy több meghatározott elforgatási szög követ, például "25 Nm 90° 90°". Ez a szögutasítás a végérvényes jelzése annak, hogy a csavart egyszeri használatra tervezték – a folyási zónába feszítve a csavar rugalmas visszaállása nem elegendő a megfelelő előfeszítés helyreállításához egy második szerelvényen.

A nyomatéktól a szögig (TTA) csavarok ugyanazt a beépítési sorrendet követik – alapnyomaték plusz forgás –, de nem feszítik meg szándékosan, hogy engedjenek. A rugalmas tartományon belül működnek, ami azt jelenti, hogy általában újra felhasználhatók, ha sértetlenek. A TTA-ban a szöglépés elsődleges célja ugyanaz, mint a TTY-ben: a súrlódás, mint a domináns változó eltávolítása, így a szorítóerőt a csavar nyúlási geometriája szabályozza, nem pedig a kenési állapot. Mindkét módszer ugyanarra a problémára tervezett válasz, amellyel a modern könnyűmotorok szembesülnek: az alumínium hengerfejek eltérő hősebességgel tágulnak, mint az öntöttvas blokkok, és a hőciklusok során keletkező mozgás plasztikusan deformálná a hagyományos, pusztán nyomatékkal meghúzott csavart, ami idővel a tömítés meghibásodását okozza. Léteznek hibrid TTY-konstrukciók, amelyek biztonsági sávot építenek be a folyási zónán belül, ami korlátozott számú újraszerelést tesz lehetővé, de ezek kifejezett gyártói megjelölést igényelnek – pusztán szemrevételezéssel nem feltételezhetők.

Gyártási szempontból a TTY csavargyártás szigorúbb ellenőrzést igényel az anyag folyáshatárának konzisztenciájában, mint a hagyományos kötőelemek esetében. Ha a folyáshatár az azonos tételben lévő csavarok között változik, a beszerelés során elért képlékeny alakváltozás is változni fog – ez közvetlenül befolyásolja a szorítóerő egyenletességét egy többcsavaros csatlakozáson, például egy hengerfejen. Ez az egyik oka annak, hogy az autóipari OEM-kötőelem-programok nem csak a minimális mechanikai tulajdonságokat, hanem a megengedett folyáshatár-tartományokat is meghatározzák, és olyan követelményeket támasztanak a beszállítókkal szemben, amelyek jóval túlmutatnak a szabványos 10.9-es vagy 12.9-es minősítésen.

Miért fontos a hőkezelés utáni menethengerlés az autóipari kötőelemek fáradtságához?

A menetek hőkezeléshez viszonyított kialakításának sorrendje gyártási döntés, amely mérhető következményekkel jár a kifáradási teljesítményre nézve – és ez egy olyan döntés, amely elválasztja a kiváló minőségű autóipari csavarok gyártását a kötőelemek árugyártásától. A szokásos gyakorlat a csavarokat a hőkezelés előtt becsavarja, mert az acél puhább, az alakítás pedig könnyebb és gyorsabb. Azonban a hőkezelés utáni menetvágás – különösen a kioltás és temperálás utáni menethengerlés – lényegesen nagyobb fáradtságállóságot eredményez, mivel a menetgyökereknél nyomómaradék feszültséget indukál pontosan akkor, amikor az anyag a végső keménységén van.

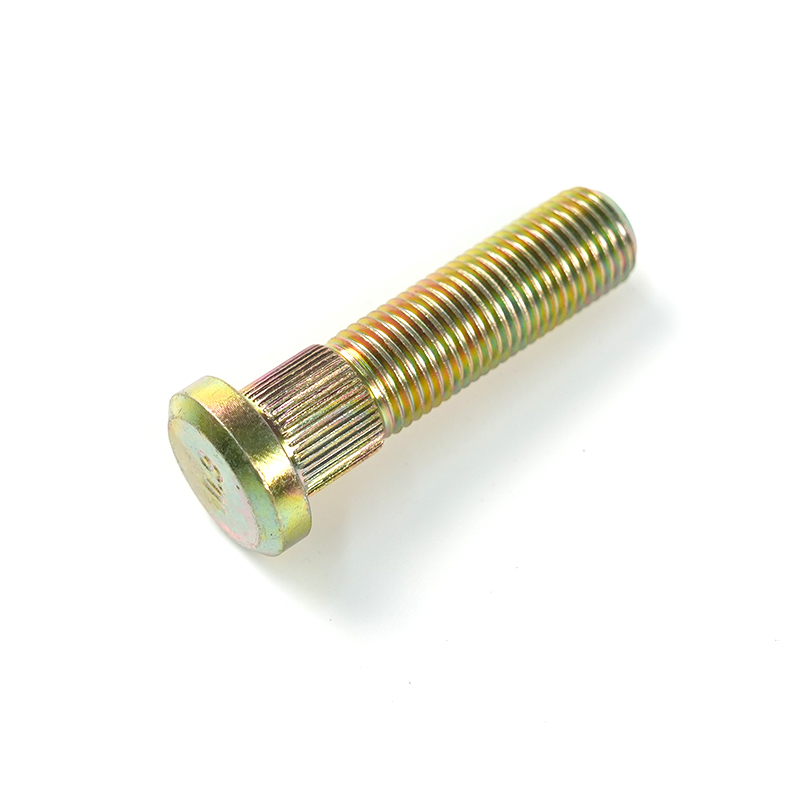

A menethengerlés egy hidegalakítási eljárás, amelyben az edzett acél szerszámok kiszorítják az anyagot, hogy létrehozzák a menetprofilt, ahelyett, hogy levágnák azt. Az ebből az elmozdulásból eredő folyamatos szemcseáramlás – a menetkontúrt töretlenül követve – alapvetően különbözik a vágott menetek által visszamaradt leszakadt szemcseszerkezettől. A hengerelt menetek jellemzően 10–20%-kal erősebbek a statikus szakítószilárdság vizsgálatakor, és 50–75%-os kifáradási szilárdsági javulást mutatnak az azonos anyagminőségű ekvivalens vágott menetekhez képest. A menetgyöknél, ahol a legnagyobb a feszültségkoncentráció és kifáradási repedések keletkeznek, a gördüléssel indukált nyomóréteg közvetlen ellenintézkedésként működik a dinamikus terhelések hatására keletkező ciklikus húzófeszültségekkel szemben. A motor hajtórúdcsavarjai, a fő csapágysapka csavarjai és a kerékagy csavarjai esetében – olyan alkalmazásoknál, ahol a fáradtság meghibásodása katasztrofális, és vizuálisan előre nem észlelhető – ez a gyártási különbség a biztonság szempontjából lényeges műszaki paraméter, nem pedig a gyártásoptimalizálás részlete.

A csavarfej és a szár hidegkovácsolása mindkét sorrendben megelőzi a menetvágást. A szobahőmérsékleten történő hidegfejezés összehangolja a fémszemcse áramlását a csavar geometriája mentén, ezzel párhuzamosan javítva a szakítószilárdságot és a méretkonzisztenciát. A nagy sebességű hidegkovácsoló gépek óránként több ezer nyerscsavart képesek előállítani minimális anyagveszteséggel, ezért a hidegkovácsolás az univerzális szabvány az autós csavarok tömeggyártásában. A hidegen kovácsolt szár, a hengerelt menetek és az ellenőrzött kioltásos hőkezelés kombinációja határozza meg azt a gyártási láncot, amely előállítja azt a mechanikai megbízhatóságot, amelyet az autóipari OEM-ek a gyártási mennyiségeknél igényelnek.

Csavarfej geometriája és szerszám-hozzáférés: A meghajtó típusának és az összeállítási kényszereknek való megfeleltetése

Az autóipari csavarok fejgeometriájának kiválasztását éppúgy befolyásolják az összeszereléshez való hozzáférés korlátai és a gyártósor szerszámai, mint a csatlakozás terhelési követelményei. A modern motorterek, sebességváltó-házak és felfüggesztési segédkeretek sűrűn vannak becsomagolva, és az egyes csuklóknál elérhető csavarkulcs-hézag határozza meg, hogy mely fejtípusok szerelhetők be fizikailag – különösen, ha pneumatikus vagy elektromos nyomatékos szerszámokat használnak a gyártósor sebességén.

Hatlapfejű

A legtöbb autóipari szerkezeti kapcsolat alapvonala. Kompatibilis a szabványos aljzatokkal és dobozkulcsokkal, széles körben elérhető minden szabványos minőségben és méretben. A hajtófelületek közötti 60°-os kapcsolódási szög 60°-ra korlátozza a szerszám áthelyezéséhez szükséges lengési ívet, ami elegendő a legtöbb hozzáférhető csatlakozási helyhez. Hátránya: a viszonylag magas oldalfalak megnövelik a csavarkulcs hézagát, így a hatlapfejek nem alkalmasak szűk üregekben.

12 pontos (dupla hatszögletű) fej

A 12 pontos fej 30°-os szöget biztosít a kapcsolódási pozíciók között – a fele annyi elfordulás, mint amennyire az újbóli bekapcsoláshoz szükséges egy hatszögletű foglalathoz képest –, ami lényegesen gyorsabban visszahelyezhető szűk helyekre, korlátozott lengési ív mellett. A kisebb fejátmérő az egyenértékű hatlapú mérethez képest azt jelenti, hogy a szűk hozzáférési zónákban egy kisebb aljzat is elérheti a csavart. Lényeges, hogy a 12 pontos geometria támogatja a nagyobb nyomatékátvitelt egy adott fejméretnél, mivel a tizenkét érintkezési felület mindegyike kisebb, és másképp osztja el a terhelést, mint hat szélesebb hatszögletű felület. Ezáltal a 12 pontos csavarok alapfelszereltséggé válnak a nagy szorítóterhelésű motorokban – hajtórúdcsavarok és hengerfejcsavarok, ahol a nyomaték nagysága és a hozzáférési nehézségek egybeesnek.

Aljzatfej (belső hatlapú / imbusz)

A hengeres fejprofil lehetővé teszi a beépítést ellenfúrt lyukakba az sima felületű összeszereléshez – ez gyakori a féknyereg konzoljaiban, a motor vezérműburkolataiban és a sebességváltó-házakban, ahol a kiálló fejek ütköznének a szomszédos alkatrészekkel vagy tömítőfelületekkel. A belső hatlapfejű meghajtó teljesen eltávolítja a külső csavarkulcs-borítékot, lehetővé téve a rögzítőelemet olyan mélyedésekben, amelyekhez semmilyen külső aljzat nem fér hozzá. A korlát az, hogy a belső meghajtófelületek hajlamosabbak a nagy forgatónyomaték miatti kitörésre, ha kopottak vagy rosszul vannak beállítva, ezért a precíziós autóipari összeszereléseknél általában nem javasolt az ütvecsavar használata a foglalatos fejű csavaroknál.

Felületi bevonat kiválasztása autóipari csavarokhoz: a korrózióállóság, a hidrogénrepedési kockázat és a súrlódási együttható kiegyensúlyozása

Az Automotive Bolts felületkezelésének kiválasztása három mérnöki változót foglal magában, amelyek nem ugyanabba az irányba optimalizálnak: a korrózióállóságot, a hidrogén ridegedés kockázatát és a súrlódási együttható konzisztenciáját. Ennek az egyensúlynak a meghibásodása dokumentált üzem közbeni meghibásodásokhoz vezetett – nem az elégtelen csavarszilárdság miatt, hanem a bevonat által kiváltott ridegedésből vagy a nyomaték és az előterhelés közötti ellentmondásból, amelyet az ellenőrizetlen felületi súrlódás okoz.

Cink Galvanizálás

A leggazdaságosabb korrózióvédelem a 8.8-as fokozatú csavarokhoz védett vagy beltéri alkalmazásokhoz. Az 5-12 µm vastag bevonat 72-200 órás semleges sópermet (NSS) ellenállást biztosít a passziválás típusától függően. A kritikus korlát: a galvanizálás hidrogént juttat be a csavaracélba a savas pácolási és bevonási folyamat melléktermékeként. A 10.9-es fokozatú csavarok esetében a bevonatolást követő 4 órán belül kötelező a hidrogén ridegség miatti sütése 200°C-on az ISO 4042 szerint. A 12.9-es fokozatú csavarok esetében a galvanizálást kifejezetten ellenzi az ISO 898-1 és a legtöbb autóipari OEM-specifikáció – a szakítószilárdság és a keménység különösen alkalmassá teszi a hidrogénezett anyagokat12. törés a próbaterhelés alatt, potenciálisan látható figyelmeztetés nélkül.

Cink-nikkel ötvözet bevonat (10-15% Ni)

Az autók alváza és a hajtáslánc szabványa a korróziókritikus kötésekhez. A sópermettel szembeni ellenállás általában meghaladja az 1000–1200 órát, és a bevonat körülbelül 200°C-ig megőrzi a teljesítményt – lefedi a legtöbb motorháztető alatti alkalmazás termikus burkolatát, beleértve a kipufogócsatorna csapokat és a turbófeltöltő rögzítőelemeit. A cink-nikkel galvanizált, így a hidrogénes sütési követelmények a 10.9-es és magasabb fokozatokra vonatkoznak, de az ötvözet összetétele alacsonyabb hidrogénabszorpciót eredményez, mint a tiszta horganyzás, és a sütési ablak megbízhatóbban kezelhető ellenőrzött gyártási környezetben. Kompatibilis a menetrögzítő foltokkal (Nylok, Precote), és ez a preferált választás a globális autóipari OEM-ek számára, akik korróziós teljesítményt határoznak meg a különböző éghajlati piacokon.

Cink-pehely bevonatok (Dacromet / Geomet / Magni)

A legbiztonságosabb bevonási lehetőség a 10.9 és 12.9 fokozatú nagy szilárdságú csavarokhoz. Az elektrolitikus eljárások nélkül alkalmazott cinkpehely bevonatok nulla hidrogént juttatnak az acélba, teljesen kiküszöbölve a ridegedés kockázatát. A 8–15 µm vastagságú bevonat 500–1000 órás sópermetezési ellenállást biztosít RoHS- és REACH-megfeleléssel (a modern készítményekben nincs hat vegyértékű króm). A cinkpehely bevonatok súrlódási együtthatója szigorúan szabályozott és konzisztens a tételek között, ami jelentősen javítja a nyomaték és az előterhelés közötti ismételhetőséget az automatizált összeszerelő sorokon. Ez a kiszámíthatóság az oka annak, hogy a cinkpehely specifikáció széles körben elterjedt az autóipari alváz-, felfüggesztés- és szerkezeti rögzítőprogramokban, ahol a meghúzási nyomatéktáblázatnak és a várható ízületi előfeszítésnek megbízhatóan kell igazodnia több millió gyártási egység között.

Foszfát és olaj (fekete foszfát)

Elsősorban OEM motor- és sebességváltó-csavarokhoz használják, amelyek kenéssel vagy zárt környezetben működnek. A fekete-foszfát minimális önálló korrózióállóságot biztosít, de szabályozott, egyenletes súrlódási felületet biztosít, ami különösen fontos a motoron belüli csavaroknál, ahol a menetfelület kenőanyag-szennyeződése várható, és ezt figyelembe kell venni a nyomaték specifikációjában. A sötét matt felület a csavarok vizuális azonosításához is hasznos, amelyeket nem szabad összetéveszteni a különböző nyomatékot hordozó horganyzott megfelelőkkel.

Nem szabványos autóipari csavarok testreszabása: ahol az OEM mérnöki igények meghaladják a katalógus specifikációit

Az autóipari csavarok aránya egy modern járművekben, amelyek közvetlenül beszerezhetők egy szabványos katalógusból, alacsonyabb, mint azt a legtöbb nem szakember feltételezi. A motorarchitektúra változásai, a platform-specifikus csomagolási megszorítások, a súlycsökkentési programok és az elektromos járművek hajtáslánc-szerelvényeinek következő generációs anyagkombinációi rendszeresen kiszorítják a rögzítőelemekre vonatkozó követelményeket a DIN, ISO vagy SAE szabvány geometrián kívül. Egyedi szár-geometriák több átmérővel egyetlen csavaron, nem szabványos fejmagasságok a korlátozott szerszámhézagért, szabadalmaztatott menetformák a közvetlen alumíniumba való csatlakozáshoz, lapkák nélkül, valamint a csavarok integrált funkcionális jellemzőkkel, mint például a vezetőátmérő vagy a tömítő vállak, általános követelmények az autóipari OEM-beszerzéseknél.

A Shanghai Soverchannel Industrial Co., Ltd. egy olyan gyártó, amely pontosan ezen a téren építette ki műszaki alapjait. Az autóipari rögzítőelemek iparában évek óta mélyen foglalkozó vállalatként, és a termelési bázisán keresztül működő Nantong Jinzhai Hardware Co., Ltd.-n keresztül, a Shanghai Soverchannel Industrial Co., Ltd. OEM/ODM csavarfejlesztési programokat kezel a kezdeti mintatervezéstől a teljes gyártásellenőrzésig – nem egyszerűen a katalógus-teljesítésig. A szabványos csavargyártást szabályozó, teljes folyamatot lefedő ellenőrző rendszer minden egyedi programra kiterjed: az első cikk szerinti ellenőrzési jelentések, a méretbeli megfelelés a vevői rajz specifikációinak, a mechanikai tulajdonságok tervezési fokozatának megfelelő tanúsítása és a felületkezelés ellenőrzése az OEM korróziós szabványoknak megfelelően.

A termékkör jóval túlmutat a csavarokon. A Shanghai Soverchannel Industrial Co., Ltd. hozzáillő anyákat, acélmegmunkáló alkatrészeket, hegesztési alkatrészeket és összetett, speciális formájú rögzítőelemeket állít elő – lefedi az összekötő hardverek teljes skáláját, amelyekre egyetlen autóipari alrendszernek vagy összeszerelő modulnak szüksége lehet. Azon ügyfelek számára, akik több rögzítőelem-beszállítót kezelnek ugyanazon a platformon, a konzisztens minőségirányítással egy műszakilag alkalmas forrásba történő konszolidáció csökkenti az érvényesítési terhet, javítja az ellátási lánc átláthatóságát, és leegyszerűsíti az IATF 16949 által szabályozott gyártási környezetek által megkövetelt nyomon követhetőségi dokumentációt.

A rögzítőelemek meghibásodási módjai az autóipari alkalmazásokban és hogyan akadályozzák meg ezeket a tervezési és gyártási döntések

A legtöbb autóipari csavar üzem közbeni meghibásodását nem az elégtelen névleges szilárdság okozza, hanem olyan kiszámítható mechanizmusok okozzák, amelyek a rögzítőelemek kiválasztásával, a gyártási folyamat ellenőrzésével és a telepítési eljárással megoldhatók. Ezeknek a hibamódoknak a megértése lehetővé teszi a mérnökök és a beszerzési csoportok számára, hogy jobb döntéseket hozzanak a specifikáció szakaszában, ahelyett, hogy a hibákat azután diagnosztizálnák.

• Fáradt törés a fonal gyökerénél: A leggyakoribb autós csavarok meghibásodási módja. Ciklikus terhelés alatt fordul elő, amikor a feszültségkoncentráció az első bekapcsolt menetgyöknél meghaladja az anyag tartóssági határát. A hengerelt menetek (a vágással szemben), a menet-hőkezelés utáni sorrend és a megfelelő előfeszítés révén a kötés összenyomva tartható a terhelési ciklus során.
• Hidrogén rideg törés: Késleltetett rideg törés, amely órákkal vagy napokkal a telepítés után következik be, amelyet a galvanizálás során elnyelt hidrogén okoz. A névleges próbaterhelés alatti terheléseknél látható figyelmeztetés nélkül fordul elő. Megakadályozzák a 10.9-es és magasabb osztályú cinkpehely bevonatok megadásával, vagy a sütési protokoll szigorú betartásával, amikor a galvanizálás elkerülhetetlen.
• Vibrációs lazítás (önlazítás): A mikrocsúszás a menet és a csapágyfelület határfelületén keresztirányú vibráció hatására az anya vagy a csavar fokozatos elfordulását okozza, fokozatosan csökkentve az előfeszítést. Megakadályozzák a fogazott karimás kialakítások, menetreteszelő anyagok vagy az uralkodó nyomaték anyák – a választás a vibrációs környezet nagyságától és gyakoriságától, valamint attól függ, hogy a csatlakozást üzem közben szétszerelik-e.
• Szálcsupaszítás puha illeszkedő anyagból: Ha a csavarokat közvetlenül alumínium vagy műanyag házakba hajtják be, akkor a menet bekötési hosszát úgy kell kiszámítani, hogy megakadályozzák a csupaszodást, mielőtt a csavar elérné a próbaterhelést. A hüvelykujjszabály az alumínium esetében a minimális csatlakozási hossz 1,5-szerese a csavar átmérőjének a 8.8-as minőségnél, és ez 2-szeresére nő a 10.9-es minőségnél. Ezen értékek alatt a csatlakozás lecsupaszodik, mielőtt a csavar elérné a tervezett előfeszítést, függetlenül az alkalmazott nyomatéktól.
• Stressz relaxáció emelt hőmérsékleten: A magas hőmérsékletű helyeken használt 12.9-es fokozatú csavarok – kipufogórendszer rögzítése, turbófeltöltő konzolok, motortér rögzítőelemei hőforrások közelében – feszültséglazulást tapasztalnak, amikor az anyag 250–300 °C feletti tartós terhelés alatt kúszik. Ez idővel csökkenti az előterhelést. A megoldások közé tartozik az emelt hőmérsékletű használatra minősített ötvözetminőségek kiválasztása, vagy az alacsonyabb minőségű, de magasabb hőmérsékletű rozsdamentes ötvözetekre való átállás, ahol a szilárdsági ráhagyás megengedi.

E meghibásodási módok dokumentálása a járműfejlesztés során az egyes kötési helyeken – és a rögzítőelemek specifikációinak az egyes kockázatokhoz való hozzáigazítása – az a mérnöki tudományág, amely megkülönbözteti az autóipari minőségű rögzítőprogramokat az általános ipari rögzítőelem-beszerzéstől. Az autóipari programok mögött meghúzódó gyártási szigor, amelyet a Shanghai Soverchannel Industrial Co., Ltd.-nél szerzett több éves OEM ellátási lánc tapasztalattal fejlesztettek ki, pontosan az, ami ezt a fegyelmet gyártási léptékben végrehajthatóvá teszi.
