ISO vs. ASME vs. DIN: Hogyan befolyásolják a külső hatlapfejű csavarok szabványos rendszerbeli különbségei a cserélhetőséget

Beszerzési csapatok beszerzése Külső hatlapfejű csavarok A nemzetközi ellátási láncokon keresztül gyakran találkoznak olyan problémával, amely az alkalmi ellenőrzés során nem nyilvánvaló: a különböző szabványos rendszerek csavarjai méretükben hasonlónak tűnhetnek, de kritikus méretekben valóban összeférhetetlenek. Az ISO 4014 szabvány szerint M16-os bélyeggel ellátott csavar és az ASME B18.2.3.1M szabvány szerint gyártott csavar ugyanazt az anyát fogadja el, de a fejmagasság, a csapágyfelület átmérője és a menethosszúság eléggé különbözik ahhoz, hogy befolyásolja a bilincs terheléseloszlását és a villáskulcs rögzítését – ezek a különbségek számítanak a szerkezeti és járműszerelvényekben, de láthatatlanok a specifikációk egymás melletti összehasonlítása nélkül.

A hosszabb ASME menethossz gyakorlati jelentőséggel bír átmenőcsavaros alkalmazásoknál: az ISO-menetes kapcsolódásra tervezett kötésben lévő ASME-csavar messzebbre nyúlik az anyán túl, ami ártalmatlan, de az ASME által tervezett, sekély menetes furatú csatlakozással helyettesített ISO-csavar a menettel való érintkezés elégtelen lehet a névleges terheléshez. Az autóipari OEM ellátási láncokban – ahol a Shanghai Soverchannel Industrial Co., Ltd. jelentős gyártási tapasztalatot halmozott fel – a rajzfeliratoknak egyértelműen meg kell határozniuk az irányadó szabványt, nem pedig kizárólag a névleges átmérőre hagyatkozni az alkatrész meghatározásakor.

Hogyan olvassuk el a külső hatlapú csavarfejjeleket, és mit tanúsítanak valójában

A külső hatlapfejű csavar fejére bélyegzett vagy dombornyomott jelölések nem jelentenek márkajelzést – ezek a mechanikai teljesítményosztály és a gyártó azonosító tanúsítványai, amelyek jogi és mérnöki jelentőséggel bírnak a minőség-ellenőrzött ellátási láncokban. E jelölések félreolvasása vagy figyelmen kívül hagyása a hamis rögzítőelemek szerkezeti részegységekbe való beszivárgásának egyik kiváltó oka, ahol a vizuálisan azonos, különböző tulajdonságosztályú bélyegzőkkel rendelkező csavarok szakítószilárdsága 30%-kal vagy ennél is nagyobb eltérést mutathat.

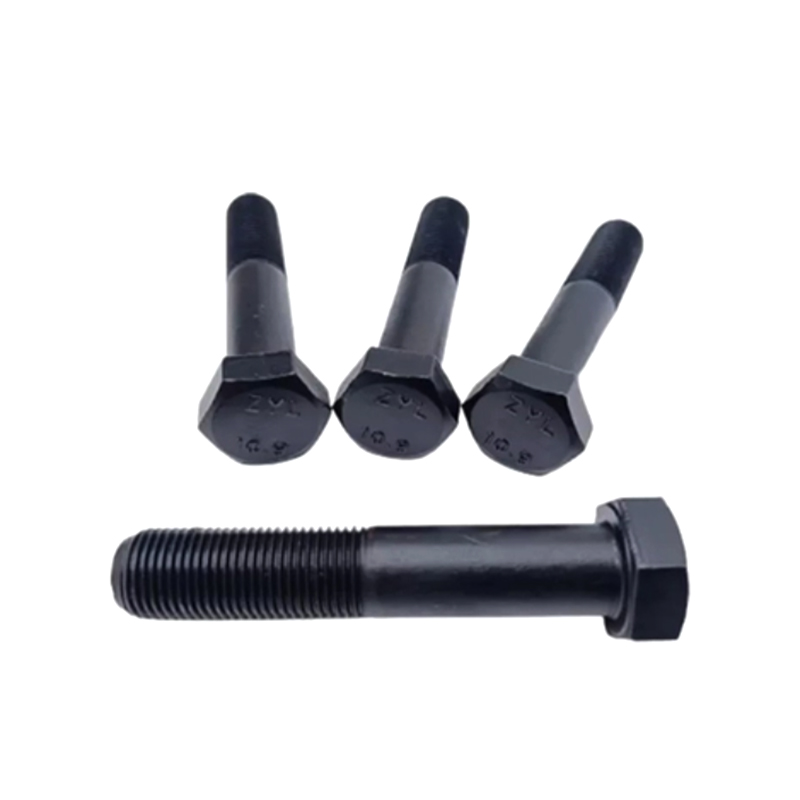

ISO 898-1 fejjelző rendszer dekódolva

• Ingatlanosztály száma (pl. 8,8, 10,9, 12,9): A tizedesvessző előtti számjegy(ek) 100-zal szorozva adják meg a minimális szakítószilárdságot MPa-ban. A tizedesvessző utáni számjegy 10-zel szorozva a folyáshatár és a szakítószilárdság arányát adja meg százalékban. A 8,8-as csavarnak ezért legalább 800 MPa szakítószilárdsága és 80%-os folyásaránya (640 MPa minimális hozam) rendelkezik. Egy 10,9-es csavar 1040 MPa szakítószilárdságú és 940 MPa hozamú – nem egyszerűen "8,8-nál erősebb", hanem alapvetően más anyag hőkezelési feltétele.
• A gyártó azonosító jele: Az ISO 898-1 szerinti tulajdonságosztály mellett megköveteli. Ez általában egy logó, kód vagy óraállásjel. Nyomon követhető gyártói jelzés nélkül az ingatlanosztályra vonatkozó állítás nem ellenőrizhető a gyártási nyilvántartásokkal – ez a hiányosság, amelyet a vám- és minőségellenőrök hamisítási jelzőként jelölnek meg. A neves beszállítók, köztük a Shanghai Soverchannel Industrial Co., Ltd., fenntartják a nyomon követhetőséget a fejjelöléstől a hőkezelési tételig és az anyaggyári tanúsítványig.
• Bal menetjelző: A szabványos hatlapfejű csavarok jobb oldali menettel rendelkeznek, és nincs kiralitási jelölés. A bal oldali menetes csavart "LH" bélyeggel vagy horonnyal jelölik a lapokon. A jobb oldali csavar cseréje bal oldali alkalmazásnál – ez gyakori a forgó gépeknél, ahol a menetirány szándékos, hogy megakadályozza a kilazulást – a rögzítőelem terhelés hatására magától kicsavarodik.
• Rozsdamentes acél minőségjelölés: A rozsdamentes külső hatlapú csavarok követik az ISO 3506-1 szabványt, és eltérő jelölési rendszert viselnek: A2-70, A4-80 stb. A betű-szám előtag az acélcsoportot jelöli (A2 = 304, A4 = 316), a szám pedig a minimális szakítószilárdságot 10 MPa egységekben. Az A4-70 csavar ezért a 316 ötvözet korrózióállóságát 700 MPa szakítószilárdsággal kombinálja. Ezeknek a szénacél minőségi jelölésekkel való keverése a specifikációs hibák gyakori forrása a vegyes anyagú szerelvényeknél.

A fej alatti csapágyfelület geometriája és hatása a szorító terhelési konzisztenciájára

A csavarkötések szorítóerejét az határozza meg, hogy a meghúzási nyomaték mennyire alakul át csavar előfeszítéssé – és ennek a nyomatéknak meglepően nagy részét, jellemzően 40-50%-át, a csavarfej csapágyfelülete alatti súrlódás, nem pedig a menetben emészti fel. Ennek a csapágyfelületnek a geometriája és állapota ezért közvetlenül szabályozza a bilincs terhelésének konzisztenciáját az azonos nyomatékkal meghúzott, azonos csavarokon. Két azonos minőségű és méretű, de eltérő csapágyfelület-simaságú, felületkiképzésű vagy alátétfelület-geometriájú külső hatlapfejű csavar ±20%-os vagy nagyobb bilincsterhelési szórást eredményezhet, ha a nyomatékot azonos értékre szabályozzák.

Csapágyfelület változatok a külső hatlapfejű csavarok szabványaiban

A nyomatékkritikus autóipari szerelvényeknél – hengerfej, kerékagy és kormánykomponens csatlakozások – az alátétfelület-változatot kifejezetten előnyben részesítik, mivel a megmunkált érintkezési zóna megismételhető súrlódási együtthatót biztosít, amely lehetővé teszi, hogy a forgatónyomaték-bilincs-terhelés kalibráció ±10%-on belül tartsa a tételt. A Shanghai Soverchannel Industrial Co., Ltd. a Nantong Jinzhai Hardware Co., Ltd. gyártóüzemében szabványos és alátétfelületű külső hatlapú csavarkonfigurációkat is gyárt, a csapágyfelület síkságát és felületi minőségét mérik és dokumentálják azon ügyfelek számára, akiknek a meghúzási specifikációi ellenőrzött súrlódási együtthatót igényelnek.

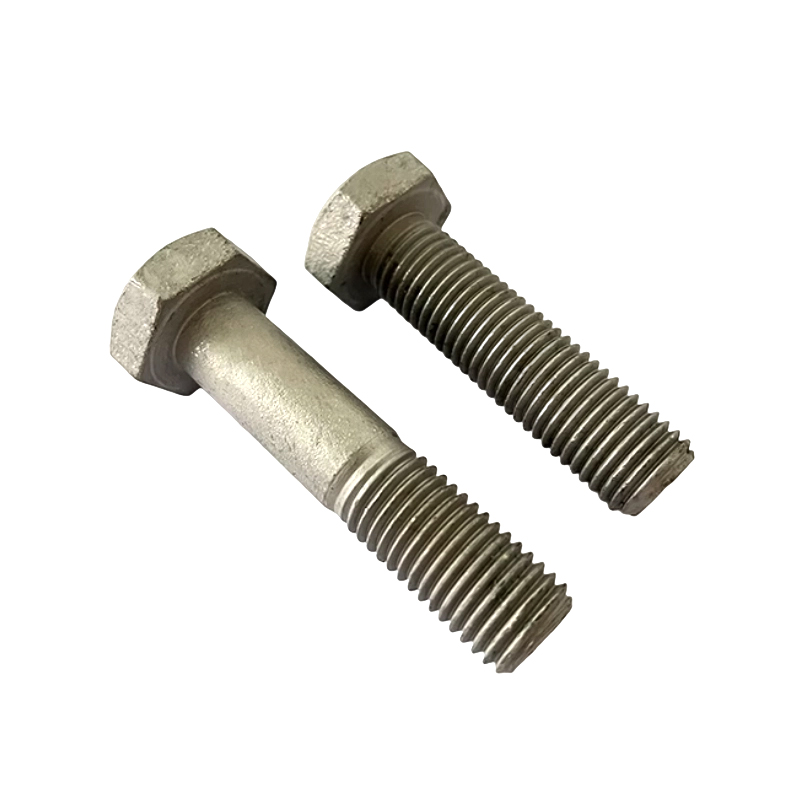

A markolat hosszának kiválasztása a külső hatlapú csavarkötéseknél: miért költséges ennek elhibázása

A markolat hossza – a részben menetes hatlapfejű csavar menet nélküli szárrésze – az egyik leggyakrabban hibásan megadott méret a csavarkötések tervezésében, és a markolathossz-választási hibák felelősek az építőipari és gépipari alkalmazásokban előforduló ízületi hibák aránytalan részéért. A markolat hosszának meg kell egyeznie vagy kissé meg kell haladnia az összes szorított elem teljes vastagságát, beleértve az alátéteket is, hogy a csavar menetes része teljesen a csatlakozási határfelület alatt legyen, és a szár viselje a nyíróterhelést ott, ahol működik. Ha a markolat túl rövid, a menet keresztezi a csatlakozási határfelületet, és átviszi a nyírást egy olyan feszültség-koncentrációs zónán, amelyet nem keresztirányú terhelésre terveztek.

• Túl rövid markolat: A menetek a hézaganyag belsejébe kapcsolódnak. Nyírási terhelés alatt a csavarmenetgyök feszültségkoncentrátorként működik, és a sima szár keresztmetszete által elviselt terhelés töredékénél kifáradási repedést okoz. Az EN 1993-1-8 szerint tervezett szerkezeti acél csatlakozásoknál ez kifejezetten tilos – a szabvány előírja, hogy a menet legalább 2 menetemelkedéssel szabadítsa meg a nyírási síkot az anya oldalán.
• Túl hosszú markolat: A szár túlnyúlik a hézaganyagon és a menetes kapcsolódási zónába nyúlik, így nem marad elegendő menethossz az anya számára. Az acél-acél csatlakozások minimális menetösszekötődése egy csavarátmérő; a túl hosszú markolat használatával ez alá zuhanás lerövidíti a hatékony kapcsolódást és növeli az anyamenet csupaszításának kockázatát a húzó túlterhelés hatására.
• Az alátétvastagság csapda: Gyakori hiba a helyszínen, ha a markolat hosszát a névleges lemezvastagsághoz viszonyítják, majd alátéteket adnak hozzá a terepen a csavar hosszának beállítása nélkül. Két szabványos alátét hozzáadása egy M20-as csatlakozáshoz körülbelül 6 mm-rel növeli a teljes vastagságot, ami a pontos névleges lemezvastagságra kiválasztott csavar menetösszekötődését megfelelőről marginálisra tolhatja el.

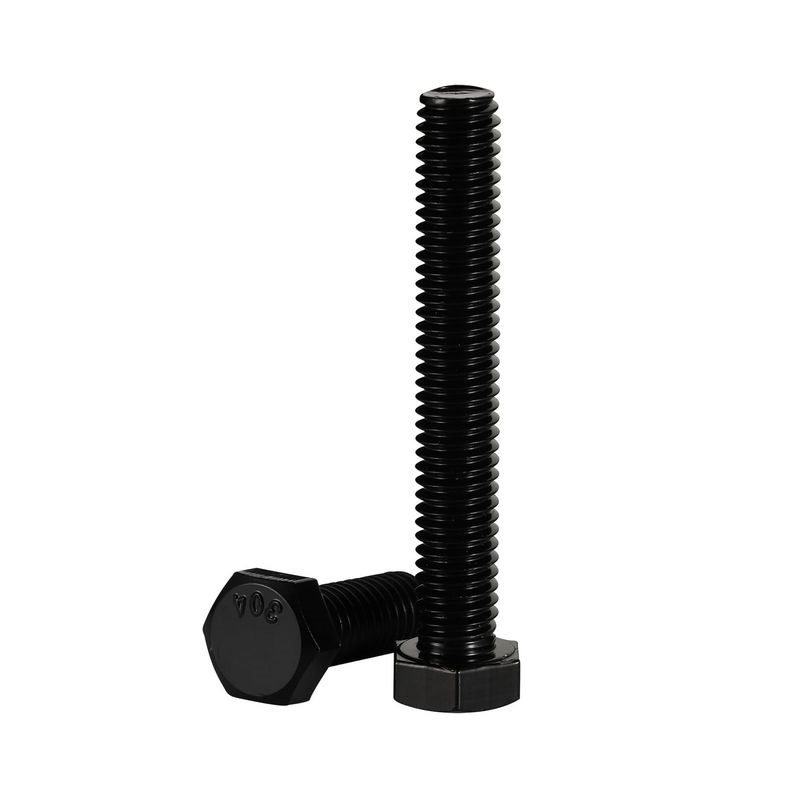

• Teljesen menetes csavarok nyírócsatlakozásokban: Az ISO 4017 szabványt (teljesen menetes hatlapfejű csavarok) nem szabad olyan csatlakozásoknál használni, ahol a csavar keresztez egy nyírási síkot, pontosan a fenti feszültségkoncentráció miatt. Csak feszített kötésekhez, menetes furatokhoz és olyan alkalmazásokhoz alkalmasak, ahol a teljes hézagvastagság kisebb, mint az adott átmérő-hossz kombináció szabványos menethossza.

A megfelelő markolathossz meghatározásához össze kell adni minden olyan elem vastagságát, amelyen a csavar áthalad – az elsődleges lemezek, a tömítőlemezek, az alátétek és a tömítések –, és ki kell választani a következő szabványos csavarhosszt ezen összeg felett, amely továbbra is megfelelő menetkapcsolatot biztosít az anyában. A Shanghai Soverchannel Industrial Co., Ltd. szabványos és egyedi hosszúságú külső hatlapfejű csavarokat szállít, teljesen dokumentált markolathossz- és menethossz-lebontással, így az ügyfelek a beszerelés előtt ellenőrizhetik, hogy megfelelnek-e a kötés tervezési követelményeinek, ahelyett, hogy a telepítés során észlelnék a hibákat.

A külső hatlapfejű csavarok korróziós teljesítménye tengeri és vegyi környezetben: az alapszintű rozsdamentes acélon túl

Az a feltételezés, hogy a "rozsdamentes acél" külső hatlapfejű csavarok korrózióállóak agresszív környezetben, az egyik legmakacsabb és legveszélyesebb tévhit az ipari kötőelemek beszerzésében. Az A2 (304) és A4 (316) ausztenites rozsdamentes minőségek kiváló általános korrózióállóságot biztosítanak, de mindkettő érzékeny bizonyos korróziós mechanizmusokra – lyukkorrózióra, réskorrózióra és feszültségkorróziós repedésekre –, amelyek gyors és teljes meghibásodást okozhatnak olyan körülmények között, amelyek kezelésére ezeket a minőségeket nem tervezték. A megfelelő anyag kiválasztásához az ötvözet ismert tönkremeneteli küszöbértékeit a tényleges kémiai környezethez kell igazítani, nem egyszerűen a „rozsdamentes” megjelölését.

Korróziós meghibásodási módok környezet és ötvözet szerint

A feszültségkorróziós repedés (SCC) különös figyelmet érdemel a kiváló minőségű rozsdamentes külső hatlapú csavarok esetében 150°C feletti húzóterhelésű kötésekben, kloridok jelenlétében. Ellentétben a látható és progresszív lyukasztással, az SCC egy késleltetett törési mechanizmus – a csavar sértetlennek tűnhet, és hetekig vagy hónapokig megtartja a terhelést, mielőtt hirtelen eltörne a névleges szakítószilárdsága alatti feszültségnél. A tartós húzófeszültség (előfeszítésből), az érzékeny ötvözet (ausztenites rozsdamentes A2-70 vagy A4-70 tulajdonságosztály felett) és a kloridos környezet kombinációja megteremti az SCC iniciálásának feltételeit. Ezekben az alkalmazásokban a Duplex 2205 rozsdamentes – ferrites-ausztenites mikrostruktúrájával – nagyjából 10-szer jobb SCC-ellenállást biztosít, mint az A4-80, miközben megfelelő korróziós teljesítményt tart fenn kloridos környezetben, körülbelül 250 ppm Cl⁻-ig üzemi hőmérsékleten.

Nyomatékos meghúzási módszerek külső hatlapfejű csavarokhoz: mikor melyik megközelítést kell használni

A külső hatlapfejű csavar meghatározott nyomatékértékre történő meghúzása a leggyakoribb összeszerelési módszer, de a nyomaték önmagában nem megfelelő az előfeszítéshez. A vizsgálatok következetesen azt mutatják, hogy ugyanaz a meghúzási nyomaték ±25–30%-os tartományban szétszórt csavarokat eredményez a menet és a fej alatti érintkezési felületek súrlódási ingadozása miatt. Ez a szóródás sok ízületi meghibásodás kiváltó oka, amelyek – papíron – úgy tűnik, hogy megfelelően lettek összeszerelve. Az alkalmazandó meghúzási módszer megértése a kötés kritikussága és a rendelkezésre álló szerszámok alapján meghatározza, hogy a kötés eléri-e a tervezett szorítóerőt a gyártás során, nem csak a műszaki számítások során.

A külső hatlapfejű csavarkötések meghúzási módszereinek összehasonlítása

• Nyomatékszabályozás (csak Nm): A legegyszerűbb és leggyakoribb módszer. Előterhelési szórás ±25–30% a súrlódási változékonyság miatt. Alkalmas nem kritikus kötésekhez, általános gépekhez és építőipari csatlakozásokhoz, ahol a csatlakozást elegendő biztonsági ráhagyással tervezték a szóródás elnyelésére. Az épületvázak ISO 4016 és DIN 601 szerinti csatlakozásait jellemzően ezzel a módszerrel nyomatékosítják.
• Nyomaték és szög (nyomaték-szög szabályozás): Kényelmes forgatónyomatékot alkalmaz, amelyet egy meghatározott elforgatási szög követ, és szándékosan, ellenőrzött módon nyújtja a csavart a műanyag tartományba. Az előterhelési szórás ±5-10%-ra csökken, mivel a szögvezérelt nyúlás szinte független a súrlódástól, ha egyszer a műanyag zónában van. Alapfelszereltség az autóipari hengerfejhez, hajtórúdhoz és kerékagy csavarokhoz. Nyomatékszög-pisztolyt vagy csavarkulcsot igényel szögméréssel.
• Hozamvezérelt meghúzás: A szervovezérlésű csavarozó valós időben figyeli a nyomaték gradienst, és megáll, amikor észleli a térdét a nyomaték-szög görbében, amely a folyáshatár átlépését jelzi. ±3–5%-os előterhelési szórást ér el. Nagy pontosságú hajtásláncokban és biztonságkritikus autóipari szerelvényekben használják. A csavart tilos újra felhasználni – miután kiengedték, a szabályozott görbe referencia érvénytelen az újbóli meghúzáshoz.
• Közvetlen feszültség jelzés (DTI alátétek): A csavarfej alatti kiemelkedésekkel ellátott összenyomható alátét kalibrált terhelés hatására összeomlik, vizuálisan megerősítve, hogy a súrlódástól függetlenül a minimális előfeszítést sikerült elérni. Szerkezeti acél vázakban (AISC 360, BS EN 14399) előírva, nagy szilárdságú súrlódó markolatcsatlakozásokhoz. A vizuális megerősítés teljesen eltávolítja a kezelői nyomaték konzisztenciáját mint változót.
• Hidraulikus feszítés: Axiális feszültséget közvetlenül a csavarszárra fejt ki egy hidraulikus emelő segítségével, majd rögzíti az anyát nulla menetsúrlódásnál. ±2–5%-os előfeszítési pontosságot ér el, és ez a szabványos módszer nagy átmérőjű csavarokhoz (M36 és nagyobb) nyomástartó edények karimáiban, szélturbina tornyok csatlakozásaiban és hídkábel-rögzítő egységekben, ahol a csavarkulcs elérése és az emberi nyomaték alkalmazása nem praktikus.

A Shanghai Soverchannel Industrial Co., Ltd. a külső hatlapú csavarokat dokumentált meghúzási paraméter-ajánlatokkal látja el, amelyek megfelelnek a tulajdonságosztálynak és az alkalmazásnak – beleértve a nyomatékértékeket, a nyomaték-szög szerelvényekre vonatkozó szögspecifikációkat és a súrlódási együttható feltételezéseket –, így az összeszerelő mérnöki csapatok megkapják a szükséges adatokat a szerszámok pontos kalibrálásához, ahelyett, hogy az általános felületi forgatónyomatékkal nem egyezik meg az általános felületkezelési táblázattal.
