Hogyan hoz létre a karimás foggeometria kilazulásgátló erőt másodlagos alkatrészek nélkül

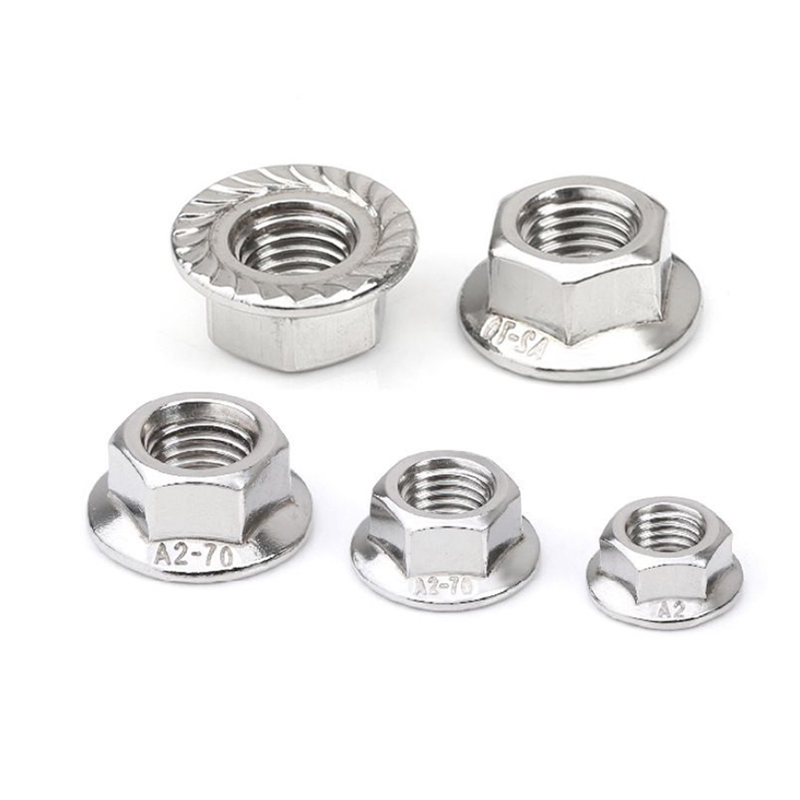

A lazulásgátló mechanizmus a Hatlapú karimás anya csúszásmentes anyák a kialakítás alapvetően eltér az uralkodó nyomatékos módszerektől, mint például a nylon betétek vagy a deformált menetes rögzítőanyák. Ahelyett, hogy növelné a forgással szembeni ellenállást a menetfelületen belül, a fogazott karima a csapágyfelületen – az anya és az alapfelület közötti érintkezési felületen – működik azáltal, hogy az axiális szorítóterhelést mechanikus reteszté alakítja, amely közvetlenül a csatlakozási felületen ellenáll a forgásnak. Ez a különbségtétel azért fontos, mert a csapágyfelület lazítása (az anya felülete és a hordozó közötti keresztirányú vibráció által kiváltott csúszással hajtott forgás) a domináns lazító mechanizmus a nagy vibrációjú szerelvényeknél, nem pedig a menetfelület lazítása, ami másodlagos hatás.

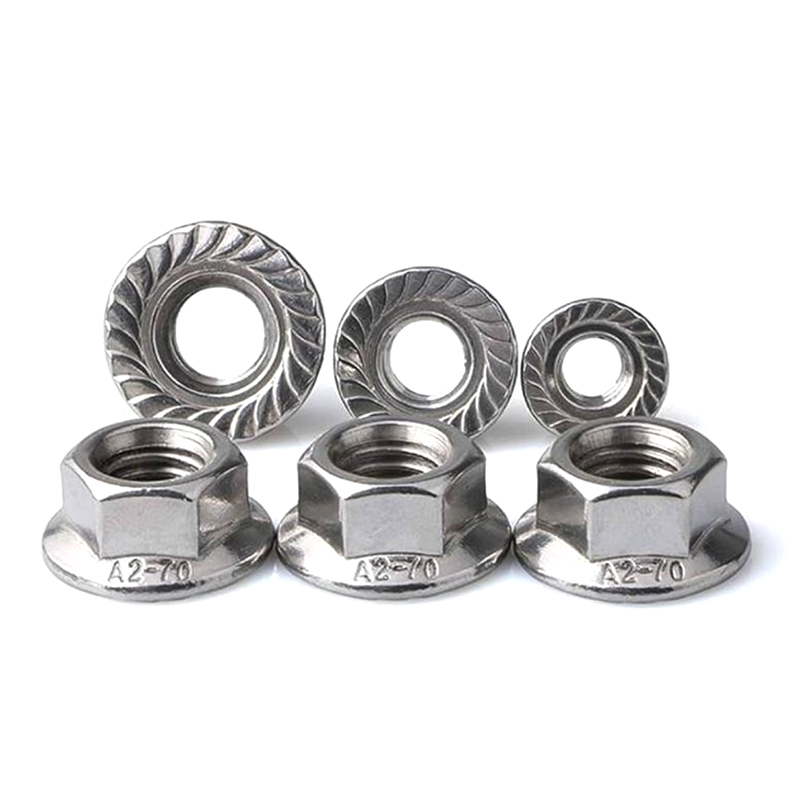

A karima felületén a fogak sajátos aszimmetrikus fogprofillal vannak kialakítva: az elülső él (húzási irányban) kb. 15-20°-os sekély rámpaszögű, míg a hátsó él (lazítási irányban) közel sugárirányú, homlokszöge 75-90°. Ez az aszimmetria a kulcsa a csúszásgátló funkciónak. A meghúzás során a sekély rámpa lehetővé teszi, hogy a fog felfelé haladjon az alapfelületen anélkül, hogy túlzott beépítési nyomatékot generálna. A vibráció által kiváltott bármilyen fordított forgás során a közel sugárirányú zárófelület a mozgásra majdnem merőlegesen érintkezik a szubsztrátum asperitásaival, és olyan reteszelő ellenállást hoz létre, amely arányosan növekszik a karimát a hordozóhoz nyomó szorítóterheléssel arányosan. Gyakorlatilag ez azt jelenti, hogy minél nagyobb a csavar előfeszítése, annál hatékonyabb a kilazulásgátló kapcsolódás – ez ellentétes a súrlódáson alapuló módszerekhez képest, amelyek az előfeszítés elvesztésével a beágyazódás vagy lazítás következtében csökkennek.

A fogmélység és az egységnyi kerületre eső fogszám az a két változó, amely meghatározza a csapágyfelület rögzítési nyomatékát egy adott bilincsterheléshez. A DIN 6923 fogazott karimás anyák a névleges átmérőtől függően körülbelül 0,2–0,4 mm-es fogmélységet használnak, és a fogak száma általában 30–60 fog a karima kerülete mentén. Ez a geometria körülbelül 0,08–0,15 reteszelőnyomaték-együtthatót – az ellenálló kilazítási nyomaték és az alkalmazott szorítóterhelés arányát – eredményez, amely elegendő ahhoz, hogy megakadályozza a kilazulást Junker vibrációs tesztkörülmények között (DIN 65151), amelyek hatására a szabványos hatlapú anyák a rezgés keltését követő 30 másodpercen belül teljesen kioldódnak.

Szilárdsági fokozat 8.8 vs. 10.9 karimás anyák alkalmazásokban: teherbírás, keménység és alapfelület kölcsönhatás

A 8.8-as és 10.9-es fokozat közötti választás a hatlapú karimás anyák csúszásmentes anyáihoz a nagy vibrációjú szerelvényekben az egyszerű teherbíráson túlmutató szempontokat is magában foglal. Mivel a fogazott karima a fogak behatolásától függ a hordozó felületébe a reteszelőmechanizmus létrehozásához, az anyaperem és az illeszkedő felület közötti keménységi viszony ugyanolyan fontos, mint a hézagtervezési számítások során használt húzó- és próbaterhelési értékek. Az aljzathoz képest túl puha karimás anya fogait az aljzat deformálja, ahelyett, hogy áthatolna rajta – sima, lapos érintkezési felületet hozva létre mechanikus reteszelés nélkül. A puha aljzathoz képest túl kemény anya inkább kiválik, mintsem belekapaszkodni, fémtörmeléket hozva létre, és olyan feszültségkoncentrációkat hoz létre, amelyek fáradásos repedéseket okoznak a hordozóanyagban a rögzítőfurat körül.

Az autóipari és építőipari gépekben használt 10.9-es fokozatú karimás anyák egy további folyamatkövetelményt is magukban foglalnak, amelyet gyakran figyelmen kívül hagynak a beszerzés során: galvanizáláskor hidrogénes ridegségmentesítő sütést kell végezni 190–210 °C-on, a bevonást követő 4 órán belül legalább 4 órán keresztül, az ISO 4042-39 szabványban meghatározottak szerint. felszívódás a savas pácolás és galvanizálás során, ami késleltetett rideg törést okozhat tartós húzóterhelés mellett – néha órákkal vagy napokkal a telepítés után. A nagy vibrációjú alkalmazásoknál, ahol a kifáradási élettartam az irányadó meghibásodási kritérium, a Dacromet vagy mechanikus horganyzás megadása a 10.9-es fokozatú karimás anyákhoz teljesen kiküszöböli ezt a kockázatot, mivel egyik folyamat sem jár savval vagy elektrolitikus hidrogéntermeléssel.

Az aljzat felületének állapota és hatása a fogazott karimás kötésre üzem közben

A fogazott karimájú csúszásgátló anyák hosszú távú lazulásgátló teljesítménye érzékenyebb az aljzat felületének állapotára, mint azt a legtöbb telepítési specifikáció elismeri. A fogazat beékelődési mélysége – jellemzően 0,2–0,4 mm – azt jelenti, hogy a felületi bevonatok, malomkő, festékrétegek és a karima és az aljzat közötti korróziós termékek alapvetően megváltoztathatják a reteszelő mechanizmust. Amikor a karima fogai egy összenyomható vagy morzsalékos közbenső rétegen keresztül kapcsolódnak be, nem pedig közvetlenül az alapfémbe, a kezdeti beépítés megfelelőnek tűnik, de a rögzítési geometriát a bevonat támogatja, nem pedig a hordozó. Amint a bevonat vibráció és hőciklus hatására kúszik vagy lebomlik, a fogak összekapcsolódása fokozatosan elveszik anélkül, hogy az anyafejen bármilyen látható változás következne be.

• Festék és alapozó rétegek — A körülbelül 80–100 µm teljes vastagság feletti szerves bevonatok (általános tartomány a szerkezeti acél alapozókhoz és a fedőbevonathoz) nem teszik lehetővé, hogy a fogazatfogak elérjék az alapfémet a szabványos nyomatékértékeken történő beépítés során. A hatlapú karimás anya csúszásgátló anyákkal festett acélszerkezetek csatlakozásainál a rögzítési zónát a festés során le kell takarni, vagy a beszerelés előtt a csupasz fémet szabaddá tenni az alátét érintkezési területén. Ez bevett gyakorlat az autóipari fehér karosszéria-összeszereléseknél, ahol a festett paneleket fogazott karimás anyákkal rögzítik, de gyakran elhagyják a helyszíni acélszerkezeti alkalmazásoknál, ahol a felület-előkészítés kevésbé ellenőrzött.
• Tűzihorganyzott felületek — A tűzihorganyzás cink-vas ötvözetrétege (jellemzően 45-85 µm, keménysége kb. 150-250 HV) lényegesen lágyabb, mint a fogazott karima acél. A horganyzott aljzatba mélyebb és teljesebb a fogak behatolása, mint a csupasz szerkezeti acélba, ami előnyös a kezdeti rögzítéshez. A cinkréteg kisebb fáradtságállósága azonban azt jelenti, hogy az ismételt vibrációs terhelés a cinkben lévő foglenyomatok fokozatos kiszélesedését okozhatja a mikroplasztikus deformáció következtében, fokozatosan csökkentve a mechanikai reteszelést. A hosszú távú dinamikus terhelésnek kitett horganyzott acélszerkezetű csatlakozásoknál a karbantartási ütemterv részeként 12 havonta időszakos nyomatékellenőrzés javasolt.
• Alumíniumötvözet hordozók — Az alumíniumötvözetből készült motorházak és építőipari gépek öntvényei (jellemzően 6061-T6 vagy A380 fröccsöntvény) HRB 60–75 hordozókeménységet mutatnak – a 8.8-as fokozatú karimaanyák effektív kapcsolódási tartományának alsó határán. Alumínium aljzatok esetén a fogosztás csökkentése (növekszik a fogszám) és a nagyobb karimaátmérő alkalmazása több fog között osztja el a kapcsolódási terhelést, és megakadályozza az aljzat helyi meghajlását, ami lehetővé teszi az anya teljes beágyazódását, és idővel elveszíti lazulásgátló funkcióját. Egyes alkalmazások emellett edzett acél betétlemezt vagy rögzítő alátétet is megadnak a fogazott karima és az alumínium felület között, hogy kompatibilis keménységi felületet biztosítsanak a reteszelőmechanizmus feláldozása nélkül.

A Shanghai Soverchannel Industrial Co., Ltd. nagy tapasztalattal rendelkező precíziós kötőelemek autóipari szállításában – ahol fogazott karimás anyákat használnak nagy ciklusú vibrációs környezetben, és a gyártási folyamat szerves részét képezi a felület állapotának ellenőrzése – gyártóként ügyfélszolgálatának részeként alkalmazástechnikai útmutatást ad az aljzat kompatibilitására vonatkozóan, biztosítva, hogy a megadott Nut Nox Flange teljes élettartama során a Nut Nox Flange tervezett szolgáltatása megfeleljen. összeszerelés.

Újrafelhasználhatósági korlátok és ellenőrzési kritériumok fogazott karimás anyákhoz nagy megbízhatóságú alkalmazásokban

A fogazott karimás anyák újrafelhasználása korlátozottabb, mint a hagyományos hatlapú anyák, ennek ellenére az építőipari gépek és a motorok szervizelése során alkalmazott karbantartási és javítási eljárások gyakran szabadon újrafelhasználható alkatrészekként kezelik őket. A fogkopás mechanikájának és az újrafelhasználási határt meghatározó ellenőrzési kritériumoknak a megértése elengedhetetlen az ízületek megbízhatóságának megőrzéséhez olyan alkalmazásokban, ahol a kilazulási hiba jelentős biztonsági vagy működési következményekkel jár.

Minden beépítési ciklus plasztikusan deformálja a foghegyeket, amint beágyazódnak az aljzatba, és mikrokopást okoznak a fogoldalakon a meghúzási forgás során. Az első beépítést követően a foggeometria részben megváltozik: a lazítási ellenállást biztosító, közel sugárirányú zárófelületeket a beágyazási folyamat enyhén lekerekíti, és az első beépítésből származó aljzatlenyomatok sekély bemélyedésekként maradnak meg. Ugyanazon a helyen történő újratelepítéskor a fogak kisebb képlékeny deformációval visszakapaszkodnak a meglévő lenyomatokhoz, ami csökkenti az effektív fogbefogási mélységet és alacsonyabb reteszelőnyomaték-együtthatót az első beszereléshez képest. Az autóipari alkalmazásokban a DIN 6923 fogazott karimás anyákkal végzett kutatások azt mutatják, hogy a reteszelőnyomaték-együttható körülbelül 15-25%-kal csökken az első és a második beszerelés között, és további 10-15%-kal minden következő ciklusban.

• Szemrevételezéses ellenőrzés kritériumai az újrafelhasználáshoz — A fogvégeken 10-szeres nagyítás mellett nem lehet látható lekerekítés vagy ellaposodás. A karimás csapágyfelületen mentesnek kell lennie a 0,1 mm-nél szélesebb sugárirányú bemetszésektől, amelyek az előző beszerelés során túlzott csúszásra utalnak. A karima deformációjának minden jele – a lapos-sík geometria látható torzulása vagy a karima felületének a menet tengelyére való nem merőlegessége – a szervizciklusok számától függetlenül az elutasítás oka.
• Maximális újrahasználati ciklusok az alkalmazás kritikussága szerint — Az autóipari biztonság szempontjából kritikus csatlakozásokhoz (felfüggesztés, kormányzás, fékrendszerek) a DIN 6923 szerinti karimás anyákat általában egyszer használatos alkatrészekként határozzák meg, és minden szétszereléskor ki kell cserélni. Általános építőipari gépeknél és motorszerelési alkalmazásoknál két beépítési ciklus jelenti a gyakorlati határt, mielőtt a reteszelés teljesítménye a rezgésveszélyes szolgáltatás küszöbértéke alá csökkenne. Azokra az acélszerkezetű csatlakozásokra, amelyeket csak egyszer húznak meg, és amelyeket soha nem lazítanak meg szándékosan, nem vonatkoznak az újrahasználati ciklusra vonatkozó korlátozások, de a tervezett karbantartási időszakok során ellenőrizni kell őket korrózió okozta fogromlás szempontjából.
• Szubsztrát újrahasználati szempontok — Még új karimás anya beszerelésekor is, a korábban fogazott hordozófelületek kevésbé ellenállnak az új anya fogainak, mint az eredeti anyag. Azokban a kritikus alkalmazásokban, ahol garantált reteszelőteljesítményre van szükség az összeszereléskor, a rögzítő zónában a hordozófelületet megmunkálással vagy csiszolással kell helyreállítani, hogy láthatóvá váljon egy friss csapágyfelület, vagy edzett alátétet kell behelyezni, hogy új kapcsolódási felületet biztosítson a szerkezeti elem módosítása nélkül.

A Shanghai Soverchannel Industrial Co., Ltd. az autóiparban éveken át tartó precíziós rögzítőelem-gyártás során kifejlesztett, teljes folyamatot átfogó ellenőrző rendszerrel a DIN 6923 méret- és mechanikai követelményeknek megfelelő hatlapú karimás anyákat gyárt, dokumentált foggeometria-ellenőrzéssel, így biztosítva az ügyfeleknek az autóiparban, az építőipari gépekben, a motorokban és az acélszerkezetekben a kiváló minőségű zárszerkezetek beszerelésén keresztül. meghatározott élettartam.
