Hogyan határozza meg a foglalat geometriája a hatlapfejű csavarok valós nyomatékkapacitását
A nyomatékátvitel előnye hatlapfejű csavarok A hornyolt vagy Phillips-fejű rögzítők jól ismertek, de a pontos mechanizmus gyakran félreérthető. A hatszögletű foglalatban a csavarkulcs mind a hat meghajtófelületet egyszerre kapcsolja be, elosztva az alkalmazott nyomatékot az érintkező teljes kerületén, ahelyett, hogy egy vagy két pontra koncentrálná. Az eredmény drámaian magasabb nyomaték/keresztmetszet arány: az M8-as dugós fejű csavar tipikusan teljes terhelésig meghúzható hajtáscsúszás nélkül, ami fizikailag lehetetlen egy hasonló keresztben süllyesztett fejnél.
A foglalat mélysége a kritikus, de gyakran figyelmen kívül hagyott változó. Az ISO 4762 minden átmérőhöz meghatározza a minimális hüvelymélységet, de a minimálisan gyártott csavarok általában progresszív kulcslekerekítést mutatnak ismételt nagy nyomatékú ciklusok mellett. Az autóiparban és az építőipari gépekben a névleges menetátmérő 1,0–1,1-szeresének megfelelő hüvelymélység a gyakorlati cél az ismétlődően meghúzott csavaroknál. at Shanghai Soverchannel Industrial Co., Ltd. , a foglalat geometriáját a minimálisnál szigorúbb mérettűrésekhez tartják, kifejezetten olyan alkalmazások támogatása érdekében, ahol a gyakori szét- és összeszerelés a szervizprotokoll részét képezi.
A letörési szög is számít a foglalat bemeneténél. A 45°-os bevezető letörés az imbuszkulcsot az ütközésbe vezeti anélkül, hogy beleharapna a foglalat falába, ami meghosszabbítja a szerszámok és a rögzítőelemek élettartamát az automatizált összeszerelési környezetben. Az éles, letörés nélküli foglalatbemenetekkel rendelkező csavarok érzékenyebbek az érintkezési felületen – különösen akkor, ha a kulcs és a foglalat egyaránt edzett acél –, és ez a foglalat fokozatos megnagyobbodásában nyilvánul meg, ami végül a nyomaték alatti bütykös kitörést okoz.
12.9-es osztályú hatlapfejű csavarok: gyakorlati korlátok és telepítési buktatók
A 12.9-es fokozat a legmagasabb szabványos tulajdonságosztály a metrikus dugaszolófejű csavarok esetében, minimális szakítószilárdsága 1220 MPa, és ellenálló terhelése meghaladja az azonos méretű, alacsonyabb minőségű rögzítőelemekkel elérhető előfeszítést. A gyakorlatban azonban, ha egy 12,9-es csavart üzem közben a próbaterhelésen vagy annak közelében futtatnak, olyan kockázatok merülnek fel, amelyeket a mérnökök gyakran alábecsülnek.
A hidrogén ridegsége a legsúlyosabb probléma. A nagyszilárdságú acél dekoratív vagy korrózióvédő bevonatainak felvitelére használt galvanizáló eljárások atomi hidrogént juttathatnak az acélrácsba. 12,9 keménységi szinten (39–44 HRC) az acél abban az érzékenységi tartományban van, ahol a hidrogén okozta késleltetett törés a beépítés után órákkal vagy akár napokkal is előfordulhat – jóval az anyag névleges szakítószilárdsága alatti feszültségszinteken. Ez az oka annak, hogy az ISO 4042 előírja a 34 HRC feletti keménységű kötőelemek bevonását követő négy órán belüli sütést (dehidrogénezést), és ezért sok OEM-specifikáció megtiltja a 12,9-es fokozatú csavarok galvanizálását, és ehelyett cinkpehely bevonatot ír elő.
A szál kapcsolódási hossza ugyanolyan kritikus 12,9-es fokozatnál. Minél nagyobb a csavar húzószilárdsága a menetes furat anyagához képest, annál nagyobb menetre van szükség ahhoz, hogy megakadályozzuk a menetcsupaszodást a csavar eltörése előtt. Alumínium házakban – általánosan az autóiparban és a repülőgépiparban – a 12,9 csavar minimális rögzítése általában a névleges átmérő 1,5-szerese, és a tervezőmérnökök gyakran 2,0-szeres biztonsági ráhagyást adnak meg. Ugyanazt a 12,9-es csavart használva egy alumíniumöntvényben, amelyet egy 10,9-es rögzítőelem köré terveztek anélkül, hogy megvizsgálnánk a kapcsolódási hosszt, egyenes út a csupaszított menetekhez.
Anyagválasztás az acélon kívül: mikor kell megadni a rozsdamentes vagy ötvözött foglalatú csavarokat
A szénacél hatlapfejű csavarok uralják a piacot mennyiségben, de vannak jól körülhatárolható alkalmazási határok, ahol más anyagok a megfelelő mérnöki választás, nem pedig fejlesztési lehetőség. Ezeknek a határoknak a megértése megakadályozza a túlzott specifikációt (a környezet által meg nem követelt korrózióállóság fizetése) és az alulspecifikációt (korrózióból vagy termikus degradációból eredő helyszíni hibák).
| Anyag | Max szakítószilárdság | Kulcstulajdonság | Ajánlott alkalmazás |
| Szénacél (12.9-es gr.) | ≥1220 MPa | Legnagyobb előterhelés, költséghatékony | Száraz, belső autó- és gépegységek |
| Rozsdamentes acél A2-70 | ≥700 MPa | Általános korrózióállóság | Élelmiszer-feldolgozás, beltéri párás környezet |
| Rozsdamentes acél A4-80 | ≥800 MPa | Klórállóság (Mo-csapágy) | Tengeri, vegyi feldolgozás, part menti infrastruktúra |
| Ötvözött acél (Ni-Cr-Mo) | 1300-1500 MPa | Magas fáradtságállóság, magas hőmérséklet | Motorsport, nagy teherbírású dízel, energiatermelés |
| Titanium Grade 5 (Ti-6Al-4V) | ≥895 MPa | Súlykritikus, kiváló korrózióállóság | Repülés, nagy teljesítményű autóipar, orvosi eszközök |
Szénacél kötőelemek beszállítójaként és rozsdamentes acél kötőelemekkel foglalkozó vállalatként a Shanghai Soverchannel Industrial Co., Ltd. hatlapfejű csavarokat szállít ezekhez az anyagcsaládokhoz a Nantong Jinzhai Hardware Co., Ltd. gyártási bázisáról. A vállalat egyedi ötvözött acél kötőelemek gyártására képes – beleértve a katalógusban nem szereplő, magas Ni-Cr összetételű ügyfeleket is. mint például a motorsport és az energiatermelés pontos kémiai ablakokat határozhat meg, nem pedig a legközelebbi szabványos minőséget.
Süllyesztett vs. gombfej vs. sapkafej: A megfelelő foglalat csavarfej formája az összeszereléshez
A hengeres sapkafej a hatlapfejű csavarok alapértelmezett formája, és az ipari alkalmazások túlnyomó többségét kezeli, de a fejforma kiválasztásának valódi funkcionális következményei vannak – nem csak esztétikai. A rossz fejforma megválasztása ronthatja a befogás hatékonyságát, interferencia-problémákat okozhat, vagy a szétszerelést inkább romboló, mint rutinszerűvé teheti.

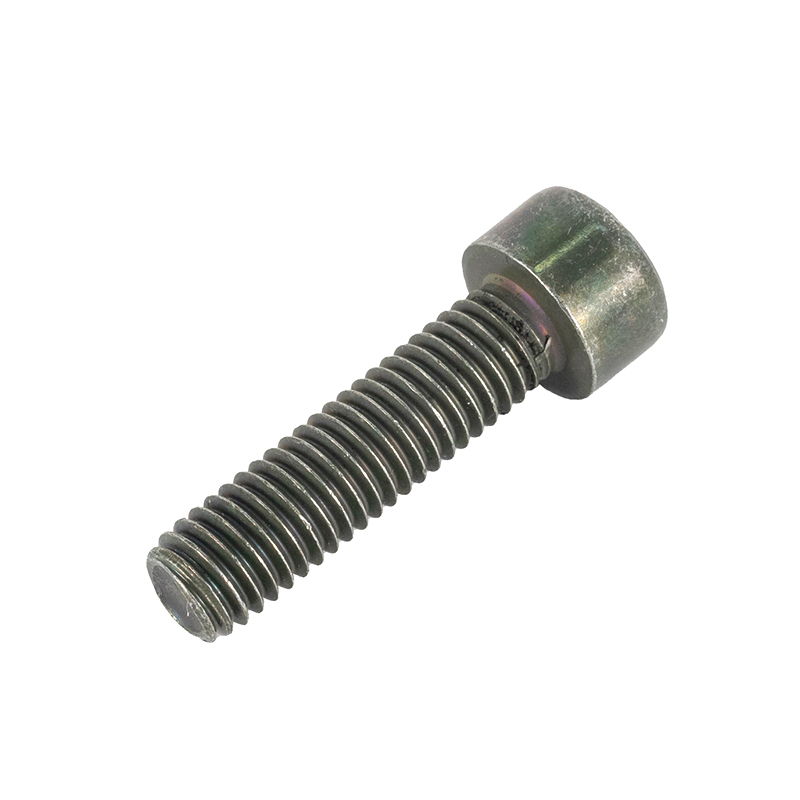

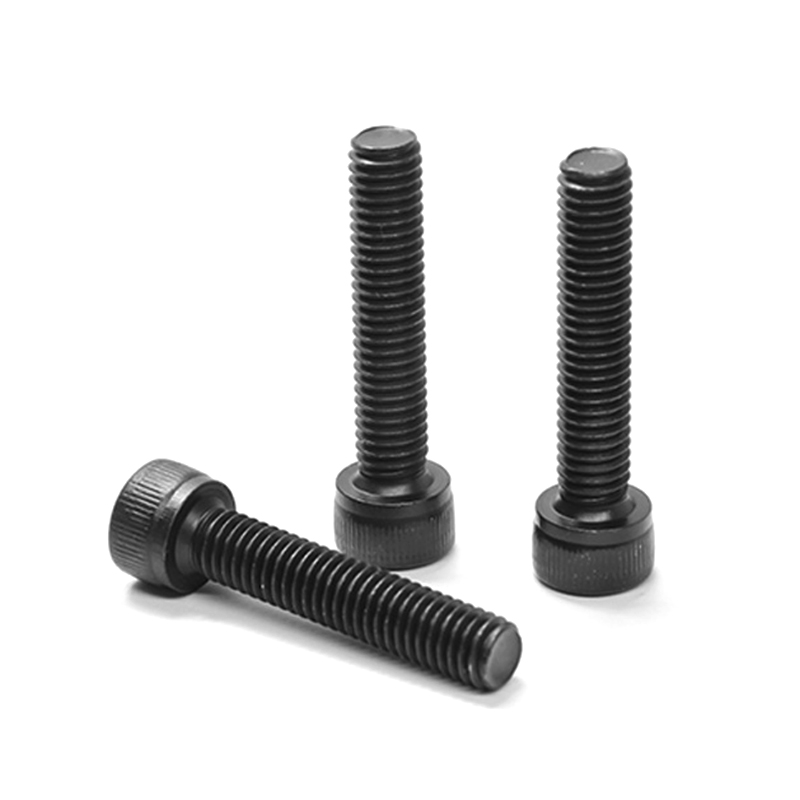

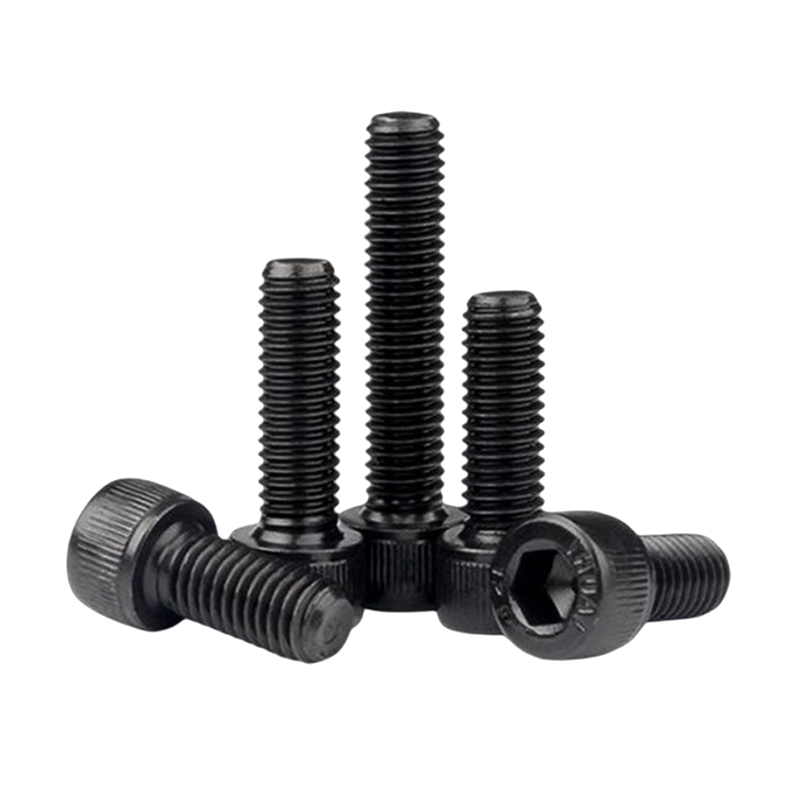

- Kupakfej (ISO 4762): A szabványos forma. A magas, hengeres fej biztosítja a legmélyebb foglalatot és a legnagyobb nyomatékkapacitást. A viszonylag kis csapágyfelület (külső átmérő körülbelül 1,5-szerese a menet átmérőjének) koncentrálja a szorító terhelést, így alkalmas acél-acél kötésekhez, de potenciálisan beágyazódási problémákat okozhat lágy anyagokban, például alumíniumban vagy műanyagokban, alátét nélkül.

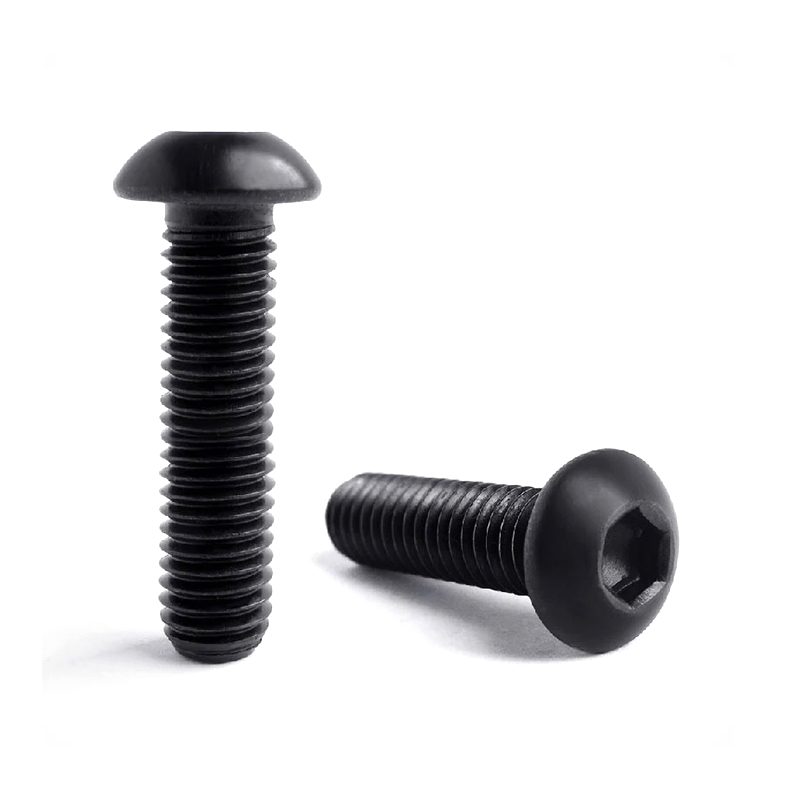

- Gombfej (ISO 7380): Az alacsony profilú domború fej jelentősen megnöveli a csapágyfelület területét a kupakfejhez képest, csökkentve a felületi nyomást a lágyan összekapcsolt anyagokra. A foglalat mélysége kisebb, mint az azonos átmérőjű sapkafejnél, így a maximálisan elérhető nyomaték kisebb – jellemzően az egyenértékű sapkafej 60–70%-a. Alkalmas olyan alkalmazásokhoz, ahol a szorító terhelés mérsékelt, és kívánatos egy sík vagy közel sima megjelenés.
- Süllyesztett fej (ISO 10642): A beépített 90°-os szög (vagy egyes DIN-szabványok esetén 60°-os) teljesen beleilleszkedik az illeszkedő süllyesztőbe, és valóban vízszintes külső felületet eredményez. A csatlakozás a kúpos ülékfelületre támaszkodik az axiális szorítóerő létrehozása érdekében, ami a süllyesztési geometria pontosságát kritikussá teszi – a nem illeszkedő kúpszögek a terhelés koncentrációját okozzák a peremen vagy a csúcson, nem pedig a teljes kúp érintkezési felületén.
- Alacsony fej / vékony fej: Ott használatos, ahol a csuklófelület feletti axiális tér erősen korlátozott, például csapágyházak vagy csúszómechanizmusok belsejében. A csökkentett fejmagasság eleve csökkenti a foglalat mélységét és ezáltal a maximális hajtási nyomatékot; ezek tervezési kompromisszumú kötőelemek, és nem helyettesíthetők sapkafej-alkalmazással anélkül, hogy ellenőriznék, hogy a csökkentett nyomatékkapacitás továbbra is megfelel-e a csukló előfeszítési követelményének.
Menetreteszelés hatlapfejű csavarokon: vegyi ragasztók, mechanikus betétek és az uralkodó nyomaték opciók
A vibrációs lazítás minden rögzítőelem valódi meghibásodási módja dinamikus környezetben, és ez alól az autóiparban, gépiparban és ipari környezetben használt hatlapfejű csavarok sem kivételek. A zárolási mód kiválasztása befolyásolja az összeszerelési nyomatékot, a szétszerelési eljárást, az újrafelhasználhatóságot és a költségeket – ezért a menetreteszelési stratégia meghatározásához meg kell érteni az egyes opciók kompromisszumát, nem pedig az összeszerelősoron már használatban lévőt.
Kémiai ragasztós rögzítés (anaerob szálzár)
Az összeszerelés előtt a menetekre felvitt anaerob ragasztók oxigén hiányában megkeményednek a csatlakozás után. Az alacsony szilárdságú minőségek szabványos szerszámokkal történő szétszerelést tesznek lehetővé; közepes minőségűek hőt igényelnek (általában 200–250 °C), hogy szétszedjük a kötést; a nagy szilárdságú fokozatok gyakorlatilag állandóak. A fő korlát az, hogy a ragasztós reteszelés nem kompatibilis a passzív vagy foszfátbevonatú kötőelemekkel bizonyos összetételekben – a bevonat kémiája gátolja a kikeményedést. Az előre felvitt mikrokapszulázott menetrögzítő (érintésre száraz pellet a meneteken) elkerüli ezt a problémát, és széles körben használják az OEM autógyártásban a kritikus részegységek hatlapfejű csavarjaihoz.
Az uralkodó nyomaték anyák és nejlon betét opciók
Azoknál az alkalmazásoknál, ahol a csavar anyába, nem pedig menetes furatba csavarodik, a nylonbetétes ellenanyák (ISO 7042) megbízható rezgésállóságot biztosítanak a mechanikai interferencia révén. A nylon gallér deformálódik a csavarmenet körül, súrlódási nyomatékot hozva létre, amely ellenáll a forgásnak mind meghúzási, mind lazítási irányban. A korlátozás a hőmérséklet: a nylon betétek körülbelül 120 °C felett kezdenek meglágyulni, így nem alkalmasak kipufogórendszer melletti vagy magas hőmérsékletű hajtásláncokhoz.
Fogazott karima és ékreteszelő alátétek
Az ékreteszelő alátétrendszerek (két alátét egymással szemben lévő bütykös felülettel és radiális fogazattal) a legmegbízhatóbb mechanikus reteszelési módszer a hatlapfejű csavarokhoz erős vibrációjú környezetben. A bütyök geometriája azt jelenti, hogy a rögzítőelemnek felfelé kell haladnia ahhoz, hogy meglazuljon, és a vibráció által kiváltott forgó mozgást további axiális szorítóerővé alakítja, ahelyett, hogy elengedné. Ezek a rendszerek növelik az alkatrészszámot és növelik a költségeket, de az építőipari gépek és a nehéz dízel hajtásláncok biztonság szempontjából kritikus rögzítőelemeinek előnyben részesített megoldásai.
Süllyesztett fejű rögzítőelemek szabványosítása: Miért különböznek az ISO, a DIN és az ASME specifikációi, és mikor számít
A hatlapfejű csavarokra több, egymást átfedő nemzetközi szabvány szabályozza, és a köztük lévő különbségek elég kicsik ahhoz, hogy veszélyes zavart okozzanak. Az a mérnök, aki megadja az "ISO 4762 M10 × 30 Grade 12.9" szabványt, és megkapja a DIN 912 szerint gyártott alkatrészt, a legtöbb méretben funkcionálisan egyenértékű rögzítőelemet kap – a DIN 912-t nagyrészt harmonizálták az ISO 4762-vel. Ugyanez a feltevés azonban nem érvényes minden olyan nemzetközi szabványcsaládra, amelyet érdemes megérteni.
- ISO 4762 vs. ASME B18.3: Az amerikai hüvelykes sorozatú dugós csavarok eltérő fejmagasságot és foglalatméretet alkalmaznak, mint a névlegesen egyenértékű átmérőjű metrikus ISO csavarok. A ¼-20 ASME B18.3 csavar NEM cserélhető fel M6 ISO 4762 csavarral – a menetemelkedés, a fej mérete és a foglalat mérete mind eltérő. A vegyes metrikus/hüvelykes szerszámok gyakori forrása a foglalat bütykös sérüléseinek javítási környezetben.
- Menet tűrési osztály: Az ISO 4762 6H/5g menettűrési osztályt határoz meg a dugófejű csavarokhoz, míg egyes nemzeti szabványok 6H/6g-t engedélyeznek. A különbség csekély terhelésű alkalmazásoknál elhanyagolható, de jelentős a precíziós dörzsáros furatokba való illesztés vagy az alumínium menetes betétek használatakor.
- Felületkezelési jelölések: Az M5-ös és nagyobb csavarokon az ISO tulajdonságosztály-jelölések (10.9, 12.9) kötelezőek. A DIN 912 hagyományosan ugyanazt a jelölési rendszert használta, de az alacsonyabb szintű beszállítóktól származó, hazai gyártású kötőelemek némelyike teljesen elhagyja a minőségjelölést – egy azonnali minőségi piros zászló, amely arra utal, hogy a tétel nem esett át a minőség által megkövetelt hőkezelésen és mechanikai vizsgálaton.
- Nem szabványos konfigurációk: Ha sem az ISO, sem az ASME nem fedi le a szükséges geometriát – például egy extra hosszú dugós csavart csökkentett átmérőjű szárral a súlycsökkentés érdekében – az alkatrész értelemszerűen nem szabványos egyedi rögzítőelem. A Shanghai Soverchannel Industrial Co., Ltd. pontosan erre a területre specializálódott, olyan hatlapfejű csavarokat tervez és gyárt az ügyfél által meghatározott rajzok alapján, amelyek kívül esnek semmilyen közzétett szabványon.
Rejtett beépítés precíziós szerelvényekbe: tűréshatárok és tervezési szabályok az ellenfúró zsebekhez
A hatlapfejű csavarok egyik legfontosabb előnye, hogy teljesen süllyesztve lehet beszerelni őket egy ellenfúrt furatba, így kiküszöbölhető az illeszkedő felület feletti kiemelkedés. Ez kritikus a csúszó interfészek, az esztétikus külső panelek és a szűkös házak esetében. Az ellenfurat geometriáját azonban helyesen kell megtervezni – a tévedés a három eredmény egyikét eredményezi: a csavar feneke az ellenfurat padlóján, mielőtt a menetek teljesen beszorítják a kötést, a fej büszkén ül a felületre az elégtelen furatmélység miatt, vagy a furat átmérője túl közel van a fej átmérőjéhez, és interferenciát okoz a beszerelés során.
Az ISO 4762 szabvány szerinti dugós csavarok szabványos furatméretei meghatározott irányelveket követnek:
- Ellenfurat átmérő: névlegesen a csavarfej átmérője 0,3–0,5 mm-es hézag (pl. egy 13,0 mm-es fejjel rendelkező M8-nál a 13,5 mm-es furat átmérője szabványos)
- Ellenfuratmélység: 0,1–0,3 mm-es fejmagasság, hogy biztosítsa, hogy a fej egy szint alatt üljön anélkül, hogy zavarná a furat fenekét normál gyártási tűrések mellett
- Átmenő lyuk hézag: a szár hézagnyílását közepes illeszkedésre kell méretezni (jellemzően 0,3 mm névleges átmérő M8 és az alatt, 0,5 mm M10-M16 esetén), hogy az illeszkedő részek között enyhe eltolódások előfordulhassanak.
- Minimális falvastagság az ellenfurat körül: alumínium házaknál az ellenfurat külső éle és bármely szomszédos elem közötti fal legalább 1,5-szerese legyen az ellenfurat átmérőjének 1,5-szeresének, hogy megakadályozzák a feszültségrepedést a nyomaték alkalmazása során
A Shanghai Soverchannel Industrial Co., Ltd. egyedi kötőelem-fejlesztési szolgáltatása részeként méretkonzultációt nyújt – amikor a Nantong Jinzhai Hardware Co., Ltd. gyártósorainak ügyfelei furattal kapcsolatos összeszerelési problémákkal találkoznak, a mérnökcsapat áttekinti mind a rögzítőelem geometriáját, mind az ügyfél furattervét, hogy azonosítsa a kiváltó okot. Ez az integrált K+F, termelési és értékesítési modell azt jelenti, hogy a problémamegoldó támogatás ugyanazon a kapcsolattartási ponton érhető el, mint a beszerzési kapcsolat.
