Miért mondja meg valójában a csavar fokozatszáma az erőképletet?
A minden nagy szilárdságú csavarfejre nyomtatott kétjegyű tulajdonságosztály nem önkényes – két mechanikai tulajdonságot kódol egyetlen jelölésben. Vegyük például a 10,9-es fokozatot: az első szám (10) 1000 MPa minimális szakítószilárdságot jelöl, míg a tizedesjegy utáni számjegy (9) a 0,9-es folyás/szakítószilárdságot jelöli, így a minimális folyáshatár 900 MPa. A 8.8-as fokozat ugyanezt a logikát követi – 800 MPa szakító, 640 MPa hozam. Ez az ISO 898-1 szabvány szerint szabványosított és a kínai GB/T 3098.1 szabványhoz igazított rendszer azt jelenti, hogy a mérnökök közvetlenül a fejjelölésből tudják leolvasni a teherbírási paramétereket anélkül, hogy külön adatlapra hivatkoznának.
Az acélszerkezetek csatlakozásainál a GB/T 1228 és GB/T 3632 szabványban meghatározott két minőség 8,8 és 10,9. A 10.9-es fokozat nagyjából 30%-kal nagyobb szakítószilárdságot biztosít, mint a 8.8 25–40%-os árprémium mellett – ez a kompromisszum a sokemeletes vázak, a nagy fesztávú tetők és a nehézipari platformok esetében logikus, ahol a csavarok számának csökkentése csökkenti a fúrt lyukak számát és megőrzi a tagok keresztmetszetét. A 8.8-as fokozat viszont továbbra is az általános szerkezeti gyártás alapértelmezett értéke: költséghatékony, széles körben elérhető minden szabványos méretben M12-től M36-ig, és elegendő a legtöbb gerenda-oszlop kapcsolathoz mérsékelt terhelés mellett.
Egy fontos pontosítás: a magasabb osztályzat nem mindig jelent jobbat. A szilárdság növekedésével a szívósság csökken, és a hidrogén ridegséggel szembeni érzékenysége nő. A 10.9-es minőség kiválasztása, ahol a 8.8 megfelelő, növeli a költségeket és növeli a feszültségkorrózió kockázatát korrozív környezetben. A helyes megközelítés az, hogy a tulajdonságosztályt a számított hézagterheléshez és biztonsági tényezőhöz kell igazítani a szerkezeti tervben – nem szabad túlzásba vinni a biztonság kedvéért.
Nagy hatszögletű vs. torziós nyírás: a megfelelő csatlakozási típus kiválasztása a projekthez
Acélszerkezetű, nagy szilárdságú csavarok A kínai nemzeti szabványok szerinti szerkezeti használatra két elsődleges konfigurációban kapható, és a köztük történő választás nagyobb hatással van a telepítés sebességére, a költségekre és a minőségellenőrzés eredményeire, mint azt a legtöbb mérnök először gondolná.
Nagy hatszögletű, nagy szilárdságú csavarok (GB/T 1228)

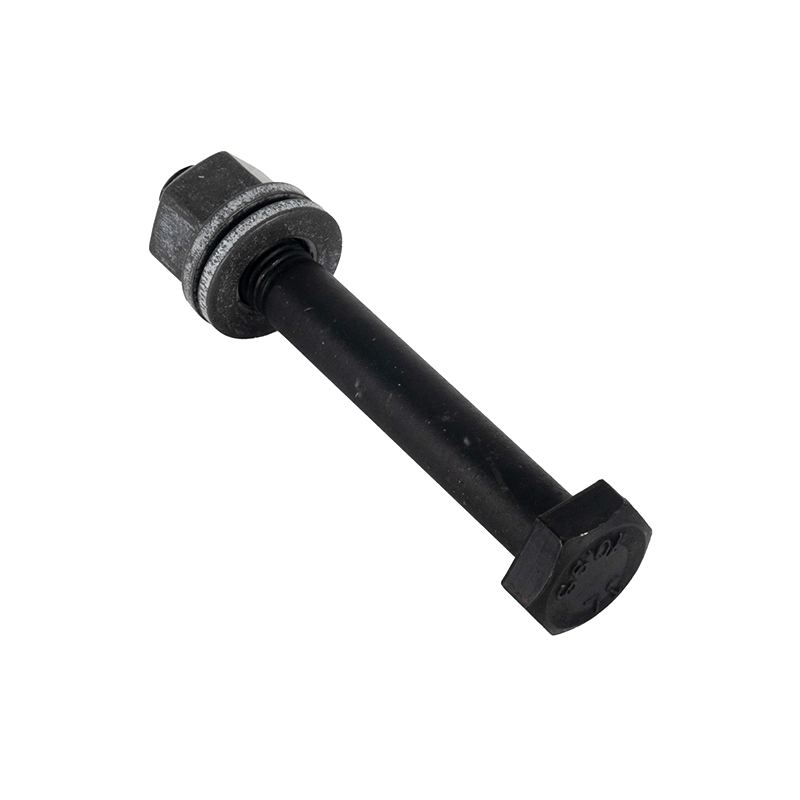

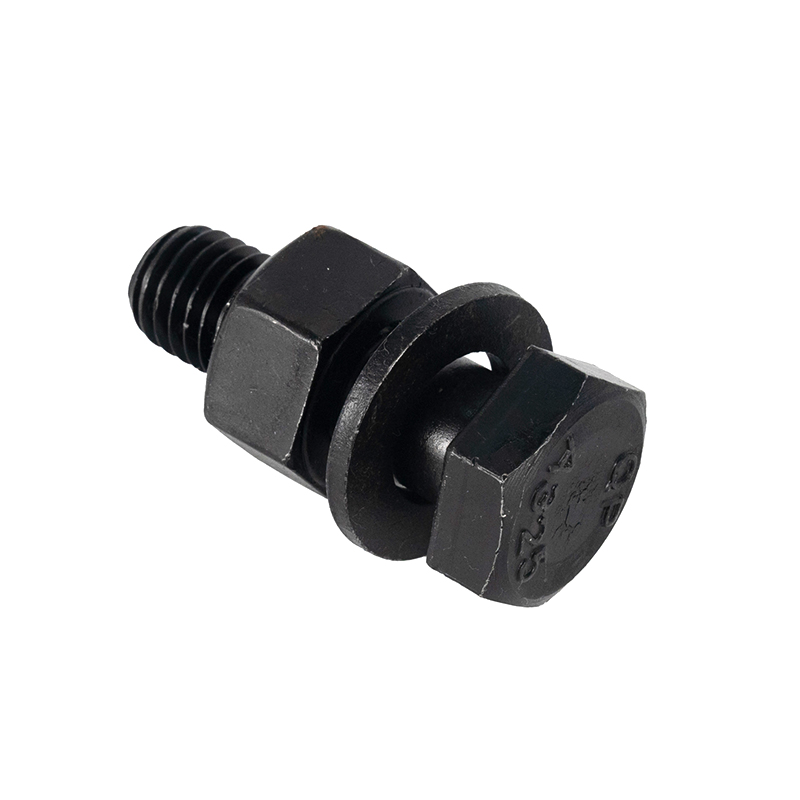

A nagy hatszögletű csavarok a hagyományosabb típusok, és illeszkedő anyákkal és edzett alátétekkel együtt használatosak. Az előfeszítést nyomatékkulcson keresztül kalibrált nyomaték alkalmazásával érik el. Ez precíz vezérlést biztosít a telepítő számára, így kiválóan alkalmasak dinamikus terhelést viselő csatlakozásokhoz – darutartókhoz, hídfödémekhez és vibrációnak vagy ciklikus igénybevételnek kitett szerkezetekhez. A forgatónyomaték-szabályozási módszer szigorú betartását követeli meg az előírásoknak: az alulhúzás nem elegendő előfeszítést eredményez, míg a túlhúzás a csavartörést vagy a menetcsupaszodást veszélyezteti. Nagy projekteknél a nyomatékkulcs kalibrálását naponta ellenőrizni kell.
Torziós nyíró nagy szilárdságú csavarok (GB/T 3632)

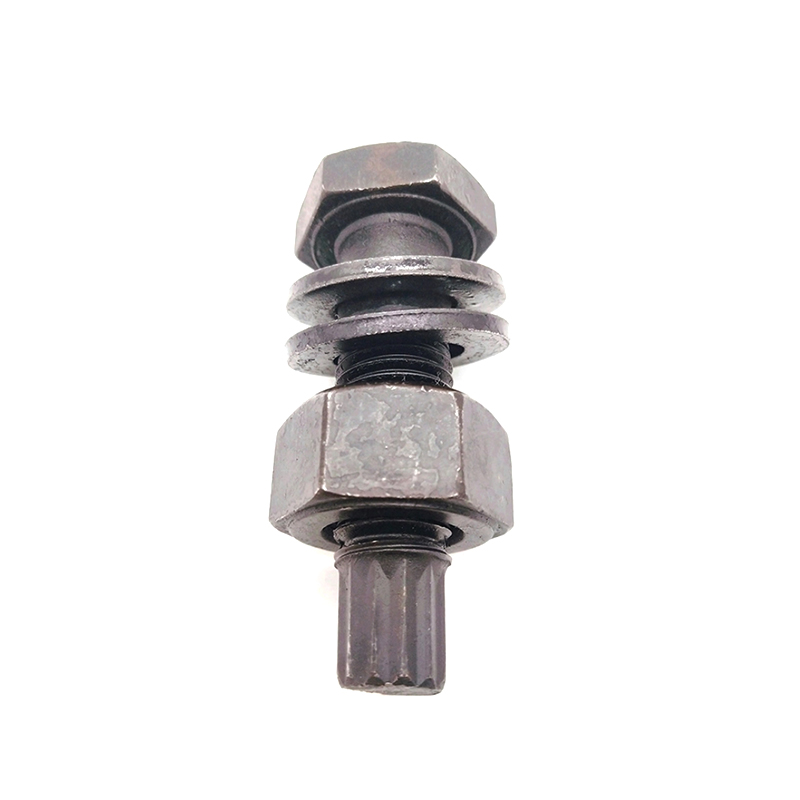

A torziós nyírócsavarok felülete a szár végén található. A beszerelés során egy speciális elektromos csavarkulcs egyszerre fogja meg az anyát és a csiszolót. A meghúzás előrehaladtával a felületidom egy előre megtervezett, nyaktörő horonynál nyíródik le, pontosan akkor, amikor a csavar eléri a meghatározott előfeszítést – így nincs szükség nyomatékmérésre. A lenyírt felület vizuálisan igazolja, hogy a telepítés befejeződött és helyes. Ez az önjelző mechanizmus lényegesen gyorsabbá teszi a torziós nyírócsavarok terepen történő ellenőrzését, és csökkenti a kezelő képességeitől való függést. Előnyben részesítik sokemeletes épületekben és nagy fesztávú acélszerkezetekben, ahol a beépítés hatékonysága közvetlenül befolyásolja az építés ütemezését.
A praktikus kompromisszum egyértelmű: a torziós nyírócsavarok darabonként drágábbak, és szabadalmaztatott elektromos csavarkulcsokat igényelnek. Ha egy csavarkulcs a helyszínen meghibásodik, a munka leáll. A nagy hatszögletű csavarok univerzálisan kompatibilisek a szabványos szerszámokkal, és jobb választást jelentenek, ha a szerszám rendelkezésre állása bizonytalan, vagy ha a csatlakozás kialakítása a szakaszos építés során újbóli meghúzást igényel.
| Összehasonlítási dimenzió | Nagy hatszögletű (GB/T 1228) | Torziós nyíró (GB/T 3632) |
| Előfeszítési módszer | Nyomatékkulcs kalibrálása | Pintail lenyírás (önjelző) |
| Telepítési sebesség | Mérsékelt | Gyors |
| Helyszíni szemle | Újra nyomatékellenőrzést igényel | Csak vizuális megerősítés |
| Szerszámfüggőség | Szabványos nyomatékkulcsok | Szabadalmaztatott elektromos csavarkulcs szükséges |
| Tipikus alkalmazás | Dinamikus/ciklikus teherszerkezetek | Magas, nagy fesztávú keretek |
| Egységköltség | Lejjebb | Magasabb |
Mit tesz az edzés és a temperálás valójában az acél csavarozásában – és miért számít ez a szerkezeti illesztéseknél
A "kioltott és tempered" kifejezés gyakorlatilag minden nagy szilárdságú csavar specifikációban megtalálható, beleértve a GB/T 1228, GB/T 3632 és ezek nemzetközi megfelelőit. Annak megértése, hogy ez a hőkezelési ciklus valójában mit ér el – ahelyett, hogy általános minőségi állításként kezelné – segít a beszerzési mérnököknek felmérni a beszállítói képességeket, és elkerülni a kritikus kapcsolatok meghibásodását.
Az oltás során a csavart 880–960 °C fölé melegítik (az ötvözet összetételétől függően), amíg az ötvözőelemek, mint a króm, molibdén és titán teljesen fel nem oldódnak az acélmátrixban. A csavart ezután gyorsan lehűtik folyékony közegben, és a mikroszerkezetet kemény, de rideg martenzit fázisba zárják. Ebben a szakaszban a csavar maximális keménységű, de veszélyesen érzékeny a megrepedésre feszültség hatására. Azonnal következik a temperálás: a csavart 420–600°C-ra melegítik fel, hogy enyhítsék a belső feszültségeket, és a rideg martenzit finom temperált szorbit szerkezetté alakuljon át. Ez visszaállítja a szívósságot, miközben megtartja az edzés során elért megnövekedett szilárdságot.
A temperálási hőmérséklet a legfontosabb változó, amely meghatározza a szilárdság és a szívósság közötti végső egyensúlyt. Alacsony hőmérsékletű környezetben – például kültéri acélszerkezetek északi éghajlaton – használt csavarok esetében a temperálás során a metallográfiai vizsgálat során 1–3,5 fokozatú mikroszerkezetet kell létrehozni, amely megfelelő ütésállóságot biztosít nulla alatti körülmények között. Az M20-at meghaladó menetátmérőjű, 8.8-as fokozatú csavarok esetében a kínai szabványok értelmében ötvözött acélanyagok és vákuumhűtési protokollok szükségesek a megfelelő edzhetőség biztosítása érdekében a teljes csavar-keresztmetszetben.
A Shanghai Soverchannel Industrial Co., Ltd.-ben és gyártóüzemében, a Nantong Jinzhai Hardware Co., Ltd.-ben a kioltási és temperálási folyamatot egy teljes folyamatot lefedő ellenőrző rendszerbe integrálták, amely az autóipari rögzítőelem-iparban szerzett több éves tapasztalatra épül – egy olyan ágazatban, ahol a csavarok teljesítményére vonatkozó követelmények vitathatatlanul szigorúbbak, mint a legtöbb szerkezeti alkalmazásnál. Ugyanaz a kohászati fegyelem, amelyet az autóipari minőségű kötőelemeknél alkalmazunk, minden általunk gyártott acélszerkezetű nagy szilárdságú csavarra érvényes, az M12-től az M36-ig, 8,8 és 10,9 teljesítményszinten egyaránt.
Hogyan befolyásolja a csavar átmérőjének kiválasztása az acélszerkezetek csatlakozási hatékonyságát
A csavar helyes átmérőjének megadása nem csupán a csatlakozólemez furatméretének összeegyeztetését jelenti – ez közvetlenül befolyásolja a kötés nyíróképességét, a csatlakoztatott elem nettó metszetterületét és a tervezett terhelés átviteléhez szükséges csavarok számát. A gyakorlatban a könnyűipari acélvázaktól a nagy fesztávú tetőszerkezetekig terjedő projektek még az M12-M36 tartományon belül is eltérő átmérőválasztást igényelnek.
- M16 és M20 a könnyebb acélszerkezetek igáslói – másodlagos gerendacsatlakozások, szelemenek, merevítések és oszlopalaplemezek alacsony ipari épületekben. Az M20 gyakran az elsődleges csatlakozások szerkezeti előírásaiban meghatározott minimális átmérő a kapacitás és a lyukfúrási költségek közötti egyensúly miatt.
- M22 és M24 lefedi a középkategóriát: főgerenda-oszlop nyomatéki kapcsolatok többszintes keretekben, nehéz darugerenda véglemezek és átadó szerkezetek. Az M20-ról M22-re való ugrás hozzávetőlegesen 20%-kal növeli a csavaronkénti nyíróképességet, ami jelentősen csökkentheti a csavarok számát a zsúfolt csatlakozási zónákban.
- M27 és M30 nagy terhelésű forgatókönyvekben használatosak – nehézipari platformok, híd megközelítési szerkezetek és nagy fesztávú térkeretek. Ezeknél az átmérőknél az előfeszítés nyomatékigénye jelentősen megnő, és a szerszámválasztás a helyszínen fontosabb logisztikai szemponttá válik.
- M36 a szabványos tartomány felső végét jelenti, és jellemzően horgonycsavarokhoz, nagyon nehéz oszlopkötésekhez vagy olyan csatlakozásokhoz van fenntartva, ahol a hozzáférési korlátok korlátozzák a csukló geometriájába fizikailag illeszkedő csavarok számát.
Az egyik gyakran figyelmen kívül hagyott tényező a csavar átmérője és az elem vastagsága közötti kapcsolat. A nyírókapacitás növelése érdekében a csavar átmérőjének növelése lyukasztási nyírási problémákat okozhat a vékonyabb hornyos lemezeknél vagy véglemezeknél, ami vagy a lemezvastagság növelését vagy a nagyobb csavarszámmal rendelkező kisebb átmérőhöz való visszatérést igényel. A szerkezeti részletezők és a csatlakozási mérnökök általában iteratív számítással optimalizálják ezt a kompromisszumot, nem pedig a legnagyobb elérhető átmérőt.
Előfeszítési módszerek nagy szilárdságú szerkezeti csavarokhoz: nyomatékszabályozás, anya elfordítása és közvetlen feszültségjelzők
A megfelelő csavar-előfeszítés az, ami megkülönbözteti a nagy szilárdságú súrlódásos csatlakozást az egyszerű csapágycsatlakozástól. Az előfeszítés létrehozza a szorítóerőt az összekapcsolt acélfelületek között, amely súrlódást hoz létre – és ez a súrlódás, nem pedig a csavarnyírás adja át a terhelést a csúszáskritikus kötésben. A GB/T 1228 szabvány három telepítési módszert ismer el, amelyek mindegyike külön minőség-ellenőrzési vonatkozású.
Nyomatékszabályozási módszer
A legszélesebb körben használt módszer nagy hatszögletű csavarokhoz. A kalibrált nyomatékkulcs egy előre kiszámított nyomatékértéket alkalmaz, amely a reprezentatív csavarszerelvények napi teszteléséből származik, a tényleges szerelőeszközök segítségével. A forgatónyomaték és az előfeszítés közötti összefüggést a menetsúrlódás, az anya-felület súrlódása és a felületi kenés befolyásolja – ezért a nyomatékértéket az aznapi munkához tervezett pontos rögzítőelem-sorozattal és szerszámkonfigurációval kell érvényesíteni, nem pedig általános táblázatból.
Dióforgató módszer
A kötésben lévő összes csavart először szorosan meg kell húzni – az ellenállást, amelyet egy személy egy szabványos csavarkulccsal vagy egy ütvekulcs néhány ütésével érez. A szorosan szoros helyzetből az anyát egy meghatározott szögben elforgatják (általában a teljes fordulat 1/3-2/3-a a csavar hosszától és a markolat hosszától függően). Ez a módszer bizonyos alkalmazásokban megbízhatóbbnak tekinthető, mint a nyomatékszabályozás, mivel kevésbé érzékeny a súrlódási változékonyságra. Ahhoz azonban, hogy a szögmérés pontos legyen, egyértelműen meg kell jelölni a kezdeti szorosan szoros pozíciót.
Torziós nyírási önjelző módszer (GB/T 3632)
Amint a fenti csavartípus-összehasonlításban megjegyeztük, az előre megtervezett nyíróhoronynál tapasztalható felületi törés mechanikai garanciát nyújt az előfeszítésre, nyomatékmérés vagy szögelfordulás követése nélkül. A beszerelés utáni ellenőrzés egyszerű: az ép felületű csavarokat nem húzták meg megfelelően. A beszerelés után roncsolásmentes kiértékelést vagy csavarfeszesség-kalibrációs ellenőrzést kell végezni a kritikus csatlakozásokon, különösen szeizmikus zónákban vagy dinamikus terhelésnek kitett szerkezetekben.
OEM és nem szabványos, nagy szilárdságú csavarok gyártása: amikor a szabványos méretek elmaradnak
Nem minden acélszerkezet-csatlakozás oldható meg szabványos M20-as vagy M24-es csavarral egy katalógusból. Az utólagos beépítési projektek, az egyedi gyártású csatlakozási hardverek, a szabadalmaztatott szerkezeti rendszerek és a speciális ipari berendezések gyakran igényelnek olyan kötőelemeket, amelyek kívül esnek a GB/T 1228 vagy GB/T 3632 mérettartományán. Ez az a hely, ahol az OEM és a nem szabványos gyártási képesség valódi megkülönböztető tényezővé válik, nem pedig marketingkövetelményé.
A Shanghai Soverchannel Industrial Co., Ltd. OEM/ODM acélszerkezetű, nagy szilárdságú csavarokat gyártó és gyártóbázisán, a Nantong Jinzhai Hardware Co., Ltd.-en keresztül működő gyár. A cég autóipari kötőelemek terén szerzett háttere itt különösen fontos: az autóipar rutinszerűen igényli az összetett, nem szabványos rögzítőelem-metszetek, szűkített menetméretek, egyedi méretek, karimafejek geometriák. tűréshatárok – zéró tűréssel a mechanikai tulajdonságok eltérésére. Ez a mérnöki és gyártási fegyelem közvetlenül a szerkezeti kötőelemek testreszabásához vezet.
Acélszerkezetű, nagy szilárdságú csavarok A Shanghai Soverchannel Industrial Co., Ltd. egyedi képességei a következők:
- Nem szabványos szárhosszak és a standard tartományon kívüli markolathosszak vastag csatlakozócsomagokhoz vagy nagy hatótávolságú alkalmazásokhoz
- Egyedi menetemelkedések vagy részmenetes konfigurációk a kötés geometriai követelményeihez
- Speciális formájú rögzítőelemek – T-csavarok, horgonyrúd-szerelvények, hegesztőcsapok és összetett formázott alkatrészek – megrendelői rajzok alapján
- Teljes folyamat mechanikai tulajdonságok tanúsítása a nem szabványos termékekhez, beleértve a keménység ellenőrzését, szakítószilárdsági vizsgálatát és metallográfiai vizsgálati jelentéseket
Minden nem szabványos, nagy szilárdságú csavarral szemben támasztott legfontosabb műszaki követelmény az, hogy az anyagspecifikációt és a hőkezelési protokollt a geometria változásaitól függetlenül be kell tartani. A nem szabványos szárhossz nem változtatja meg a megfelelő edzés és megeresztés szükségességét a kívánt teljesítményszinthez kiválasztott ötvözött acél felhasználásával. A megbízható OEM gyártók a nem szabványos csavarokat mérnöki alkatrészként kezelik, nem hardvervariációként.
