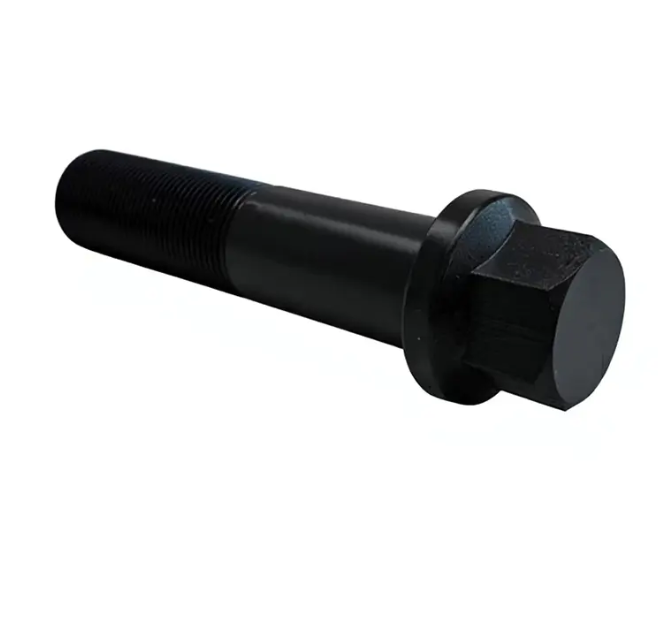

Hengerfej csavarok: szorítóerő, nyomaték és hibaelemzés

A hengerfejcsavar elsődleges funkciója nem csupán az, hogy a fejet a blokkhoz rögzítse. Pontos, egyenletes szorítóerőt kell fenntartani a teljes fejtömítés tömítőfelületén extrém hőciklusok, hengernyomás-csúcsok és anyagtágulási különbségek esetén. Megfelelő meghúzás esetén a csavar rugalmasan megfeszül, és úgy viselkedik, mint nagy szilárdságú rugó, amely rögzítőnként több mint 8 000-12 000 font szorítóerőt tárol . Ez a tárolt energia kellően összenyomja a fejtömítést ahhoz, hogy tömítse az 1500 psi-t meghaladó égési nyomást egy kényszerindukciós motorban, ugyanakkor tömítse a nagynyomású olajcsarnokokat és a hűtőfolyadék-csatornákat, amelyek a fej és a blokk között futnak. A megengedett, elfáradt vagy nem megfelelő előfeszítéssel felszerelt csavar nem tudja fenntartani ezt a tömítést, amikor a hengerfej és a blokk különböző sebességgel tágul a bemelegítés során. Minden helyes telepítési és diagnosztikai eljárás alapja annak megértése, hogy a fejcsavar dinamikus, rugós szorítóeszköz – nem statikus menetes csap.

Nyomaték-hozam vs. szabványos kötőelemek: alapvető különbség

A hengerfejcsavarok két egymást kizáró kategóriába sorolhatók, és az egyiknek a másikhoz hasonló kezelése azonnali motorhibát okoz. A szabványos csavarokat a rugalmas tartományon belül meghúzzák, ami azt jelenti, hogy meglazításkor visszanyeri eredeti hosszukat, és sok esetben újra felhasználhatók, ha megfelelnek a méretvizsgálati kritériumoknak. A nyomatékhoz viszonyított csavarok meg vannak húzva a rugalmassági határon túl a képlékeny deformációs zónába , ahol az anyag tartósan megnyúlik és nem tér vissza eredeti hosszára. A TTY-megközelítés egyenletesebb szorítóerőt biztosít, mivel a csavar terhelési görbéje ellaposodik a műanyag tartományban – az elfordulási szög kis eltérései minimális ingadozást okoznak a szorítóterhelésben, így a folyamat megismételhetőbbé válik a szerelősoron. A visszafordíthatatlan kompromisszum az, hogy egy TTY csavar túlnyúlt a folyáshatárán és soha nem szabad újra felhasználni . Egy második forgatónyomaték-szekvencia egy kiengedett csavaron tovább tolja a plasztikus deformációt, amíg el nem csavarodik, gyakran elpattan a végső nyomaték alatt, vagy ami még rosszabb, napokkal azután, hogy a motor újra üzembe áll.

A TTY csavarok azonosítása specifikáció szerint

A gyártó szervizkönyve tartalmazza a végleges besorolást, de a fizikai mutatók tartalmaznak egy nyomatékspecifikációt is, amely felsorolja a kezdeti nyomatékértéket, amelyet egy szög alapú utolsó lépés, például 90 fok vagy 180 fok . Ez a szögspecifikáció, nem pedig egy végső nyomatékszám, a TTY-eljárás ismertetőjele, mivel a csavart mért fordulatszámmal a műanyag tartományába fordítják. A szabványos újrafelhasználható csavarok végső nyomatékértéke newtonméterben vagy lábfontban van megadva, szöglépés nélkül, vagy olyan szöglépéssel, amely a rugalmas tartományon belül marad, és a szervizirodalomban kifejezetten újrafelhasználhatóként szerepel.

A nyomatéksorrend és az egyenletes befogás geometriája

A minden hengerfejbe öntött meghúzási sorrend nem javaslat – ez egy feszültségeloszlási térkép. A hengerfejek nem végtelenül merevek; csavarfeszesség alatt mikrohüvelyknyire hajlítanak. Ha a csavarokat egyik végétől a másikig meghúzzák, a fej enyhén ék alakúra vetemedik, és a szorítóerőt az utoljára meghúzott sarokra koncentrálja, és a kezdő végét alulnyomva hagyja. A spirális minta a központtól kezdve, és kifelé haladva, növekményes nyomatékkal fokozatosan egyenletesen lefelé húzza a fejet, lehetővé téve, hogy a tömítés egyenletesen összenyomódjon, és a fej párhuzamosan telepedjen a blokkfedéllel. Egy tipikus eljárás három-öt fokozatos forgatónyomaték-átmenetből áll: egy kezdeti alacsony nyomatékú áthaladás az összes rögzítőelem rögzítéséhez, egy közbenső áthaladás növekvő nyomatékértékeknél, és egy végső szögsöprés a TTY-kötőelemeknél. Ha átugorja az áthaladást vagy megszilárdítja a lépéseket, a tömítés egyenetlen összenyomás alá kerül a kritikus kezdeti összenyomódási fázisban, és előfordulhat, hogy az ebből eredő tömítési inkonzisztencia csak akkor derül ki, ha a motor el nem éri az üzemi hőmérsékletet, és az egyenetlenül terhelt tűzgyűrű enged.

A menet állapota és a nyomatékkulcs megtévesztése

A nyomatékkulcs a súrlódást méri, nem a szorítóerőt. A fejcsavarra alkalmazott nyomatékból, kb. 50%-a legyőzi a csavarfej alatti súrlódást, 40%-a a menetsúrlódást, és csak 10-15%-a hozza létre ténylegesen a szorító előfeszítést . Ha a blokk menetei korrodáltak, piszkosak vagy sérültek, a nyomatékkulcs a megadott értéknél kattan, miközben a csavar tényleges megnyúlása – és ezáltal a szorítóerő – drámaian rövidebb lesz. A piszkos meneteken a specifikációnak megfelelően meghúzott csavar a tervezett szorítóerő felénél kevesebbet adhat, míg a nem jóváhagyott keverékkel megkent meneteknél ugyanez a nyomaték túlfeszítheti a csavart a folyáshatáron túl. Ez az oka annak, hogy minden gyártó specifikációja tartalmaz egy menetállapotra vonatkozó követelményt: tisztítsa meg, ha szükséges, húzza meg a meneteket egy fenékcsappal, és csak az előírt kenőanyagot használja – legyen az tiszta motorolaj, egy speciális kenőanyag vagy száraz menet. A kenőanyag típusa megváltoztatja a súrlódási tényezőt, és a nyomaték specifikációját erre a konkrét tényezőre fejlesztették ki. A motorolajhoz előírt meneteken molibdén-diszulfid kenőanyag cseréje olyan drámai mértékben csökkentheti a súrlódást, hogy a csavar a célnyomaték elérése előtt enged.

Gyakori hibamódok és azok kiváltó okai

A hengerfejcsavar meghibásodása ritkán spontán – előre látható mintákat követ, azonosítható okokkal. Ezeknek a mintáknak a megértése lehetővé teszi a technikus számára, hogy diagnosztizálja a hibát, ahelyett, hogy egyszerűen kicserélné a csavart, és remélné, hogy a probléma nem ismétlődik meg.

Nyaktörés a csavarfej alatt

A szár és a fejkarima találkozásánál bepattanó csavar túlnyomatéka megtörtént, vagy egy újrafelhasznált TTY-csavar, nem megfelelő nyomaték-specifikáció vagy a menetkenés eltérése miatt. A törésfelületen jellemzően a klasszikus csésze-kúp képlékeny meghibásodás a szár átmérőjén látható nyakkivágással. A javítás eljárási jellegű: új csavarok, ellenőrzött nyomaték-specifikáció és megfelelő menet-előkészítés.

Fáradtsági hiba, középső szár

Az a csavar, amely a menetes szakaszon vagy a szár közepén eltörik, lapos, partvonallal jelölt törésfelülettel, meghibásodott a ciklikus kifáradás miatt. Ez azt jelzi, hogy a csavar nem ért el elegendő előfeszítést ahhoz, hogy a csuklót zárva tartsa a hengernyomás alatt. Minden égési ciklus kissé eltolta a fejet a blokktól, ciklikusan terhelve a csavart, amíg meg nem repedt. A kiváltó ok az krónikus alulnyomaték, gyakran szennyezett menetek, meghibásodott nyomatékkulcs vagy újrahasznált TTY csavar miatt .

Hidrogén ridegedés

A durván 36 HRC keménység feletti nagy szilárdságú kötőelemek érzékenyek a hidrogén ridegségre, ahol az atomos hidrogén bediffundál az acél szemcseszerkezetébe, és törékeny szemcseközi törést okoz. A hiba gyakran előfordul órákkal vagy napokkal a beszerelés után, a csavar nyugalmi állapotában . A forrás jellemzően savas vegyi expozíció a gyártás vagy tisztítás során, vagy korrozív égési melléktermékek a fejtömítés megsértésekor. A törésfelület nagyításkor szemcsésnek és szemcseközinek tűnik, túlterhelési hiba okozta képlékeny alakváltozás nélkül.

A furat előkészítése és a rejtett folyadékzár veszélye

A blokk fejcsavarjai olyan zsákfuratok, amelyek bezárhatják az olajat, a hűtőfolyadékot vagy a tisztító oldószert. Amikor egy csavart becsavarnak egy folyadékkal töltött vakfuratba, a folyadék beszorul a csavar alá, és nem tud összenyomódni. Ahogy a csavar előrehalad, a hidraulikus nyomás megnő a bezárt térfogatban. Ez a nyomás elegendő erőt tud kifejteni ahhoz repítse meg az öntöttvas vagy alumínium blokkot a furat alján , katasztrofális és gyakran nem javítható meghibásodás. A megelőzés abszolút: minden vakcsavar furatát sűrített levegővel és megfelelő oldószerrel alaposan meg kell tisztítani, majd a csavar beszerelése előtt boroszkóppal vagy szondával ellenőrizni kell. A legalacsonyabb eljárás a menetfúrás fenékcsappal, majd az oldószeres öblítés és a levegőn történő szárítás. Még néhány csepp maradék olaj is megrepedhet egy blokkot, amikor egy csavart a végső nyomatékra húznak. Ez a lépés nem kötelező, és az egyik leggyakoribb oka a blokk sérülésének a fejtömítés cseréje során.

Anyagválasztás és a tágulási sebesség probléma

A modern motorok az alumínium hengerfejeket öntöttvas vagy alumínium tömbökkel párosítják, ami anyagi eltérést okoz, amelyet a hengerfejcsavaroknak el kell fogadniuk. Az alumínium nagyjából tágul kétszerese az öntöttvas sebességének – körülbelül 23 x 10⁻⁶ per Celsius-fok szemben a 11 x 10⁻⁶ . Amikor egy vastömb alumíniumfeje környezeti hőmérsékletről üzemi hőmérsékletre melegszik, a fej jobban megnő, mint a blokk, ami növeli a csavarok szorítóterhelését. A csavarokat elegendő rugalmas nyújtási tartománnyal kell megtervezni ahhoz, hogy engedés nélkül elnyeljék ezt a differenciális tágulást. Alumíniumblokkokkal és alumíniumfejjel rendelkező motorokban a tágulási sebesség megegyezik, de az alacsonyabb alumínium modulus miatt a menetes furatok érzékenyebbek a csapódásra és a menetkihúzásra. Sok alumíniumtömbös motor kifejezetten azért ír elő nyomaték-nyertes csavarokat, mert a TTY-szerelés állandó szorítóterhelése biztonsági résszel rendelkezik az alumínium alapanyag alacsonyabb menetszilárdságával szemben.

Utángyártott fejcsapok és a szorítóerő frissítése

A nagy teljesítményű alkalmazásoknál, ahol a hengernyomás meghaladja az eredeti tervezési burkolatot, a fejcsapok a fejcsavarokat helyettesítik szorító megoldásként. A tömbbe ujjszorosan becsavarják a csapot, és a tetején anyával rögzítik, kiküszöbölve a csavarok meghúzásakor tapasztalható kombinált csavaró- és húzófeszültséget. A csavarnak egyszerre kell csavarodnia és nyúlnia, amikor meghúzzák; egy csap van betöltve tisztán feszességben, amikor az anyát meghúzzák, egyenletesebb szorítóterhelést biztosítva, és csökkenti a menet elkapódásának kockázatát a blokkban . A nagy teljesítményű csapokat olyan anyagokból gyártják, mint a H11 szerszámacél vagy az egyedileg meghatározott 8740 chromoly, amelyek szakítószilárdsága meghaladja a 190 000 psi-t, ami jelentősen meghaladja az OEM csavarok minőségét. A csapok beszerelési eljárása eltér a csavaroknál: a tőcsavart minimális nyomatékkal kell beépíteni tiszta menetekbe, gyakran menetrögzítő keverékkel a blokk oldalán, és az anyát a gyártó által megadott összeszerelési kenőanyaggal meg kell húzni a meneteken és az anyakarimán. A csap és anya szerelvény forgatónyomaték-specifikációja eltér a csavar specifikációjától, és a tőcsavar gyártójának adataiból kell átvenni, nem az OEM kézikönyvéből.

Újrafelhasználhatósági értékelés nem TTY csavarokhoz

Ha a gyártó engedélyezi a szabványos hengerfejcsavarok újrafelhasználását, a csavaroknak át kell menniük egy méretellenőrzésen, mielőtt újra üzembe helyeznék őket. A kritikus mérések a következők teljes hossza a specifikációhoz képest, a szár átmérője a menet nélküli szakasz több pontján és a menet állapota nagyítás alatt . A tartósan megfeszített csavar hosszabb lesz a specifikációnál, és a szár átmérője csökken a megfeszített területen. Bármilyen finom nyakkivágás, kizárja a csavart. A szálakat ellenőrizni kell, hogy nincs-e benne epedés, korróziós lyukvá válás és a gerinc deformációja. A sérült menetű csavar pontatlan nyomatékot és inkonzisztens bilincsterhelést eredményez. Ha a készlet bármelyik csavarja nem felel meg az ellenőrzésnek, a teljes készletet ki kell cserélni – ha ugyanazon a hengerfejen új és használt csavarokat kever, egyenetlen szorítóerő-eloszlás jön létre, ami veszélyezteti a fejtömítés tömítését.

• Mérje meg a teljes hosszt a gyári specifikáció szerint; bármilyen tartós megnyúlás kizárja a csavart.
• Mikrofonja meg a szár átmérőjét a menet nélküli szakasznál; minden csökkenés képlékeny alakváltozást jelez.
• Vizsgálja meg a nagyítás alatt álló szálakat, hogy nincsenek-e domborodó, kátyúsodás vagy laposodás.
• Cserélje ki a teljes készletet, ha egyetlen csavar sem felel meg az ellenőrzésen.

A hideg motor beszerelése elengedhetetlen

A hengerfejcsavarokat teljesen hideg motorra kell felszerelni. A szervizkönyvben szereplő nyomaték-specifikációk és szögmérések kalibrálva vannak környezeti hőmérséklet, jellemzően 20°C és 25°C (68°F és 77°F) között . A még meleg tapintású motor kitágult, és a hőtágulás megváltoztatja a specifikáció által feltételezett súrlódási viszonyokat és méretviszonyokat. A meleg motoron meghúzott csavar alul lesz meghúzva, amikor a motor visszatér a környezeti hőmérsékletre. Az ebből eredő szorítóterhelés-hiány nem okozhat azonnali meghibásodást, de csökkenti a fejtömítés kifújásával szembeni sávot, különösen nagy terhelés esetén. A végső nyomatéksorozat végrehajtása előtt a motornak egy éjszakán át vagy legalább néhány órán át kell állnia, amíg minden alkatrész stabil szobahőmérsékletű lesz.
