Hatlapfejű csavar: szabványok, anyagok, minőségek és ipari alkalmazás

Vegyen fel egy hatlapfejű csavart, és Ön tartja a földön a legtöbbet használt ipari rögzítőelemet. Acélvázak, motorblokkok, hajótestek, hídfedélzetek – mindenhol ugyanaz a hatoldalú profil jelenik meg, ugyanazzal a szerszámosztályúval megfeszítve, és olyan terhelésekre bízzák, amelyek tönkreteszik a kisebb kapcsolatokat. Ez a mindenütt jelenlét nem véletlen. Ez egy olyan geometria eredménye, amely a valódi mechanikai előnyöket kompakt, szabványos formába csomagolja. De a mindenütt jelenléte önelégültséget is szül: azok a mérnökök és vásárlók, akik minden hatlapfejű csavart cserélhetőnek tekintenek, a kritikus csatlakozásoknál rossz minőségű rögzítőelemeket, a kültéri szerelvények korróziós meghibásodását és a telepítést lassító méretbeli eltéréseket találnak. Ez az útmutató áttekinti az öt méretet, amelyek ténylegesen meghatározzák, hogy a hatlapfejű csavar teljesítő-e – szabványos rendszer, anyag, minőség, felületkezelés és alkalmazási illeszkedés –, így Ön magabiztosan választhat, nem pedig megszokva.

Miben különbözik egy hatlapfejű csavar a többi rögzítőelemtől

A hatszögletű fej hat lapos csapágyfelületet biztosít a kulcshoz vagy a foglalathoz. Ez a geometria lehetővé teszi a nagy forgatónyomaték alkalmazását anélkül, hogy a szerszám lecsúszna, és ezt olyan szerszámokkal teszi, amelyek már minden műhelyben, terepi személyzettel és összeszerelő sorral rendelkeznek. Az imbuszkulcshoz süllyesztett aljzat szükséges; egy Torx bithez megfelelő csillagprofil szükséges. A hatlapfejű fej villáskulcsokkal, dobozkulcsokkal, racsnis foglalatokkal és ütvecsavarozókkal működik – a szerszámkészlet gyakorlatilag univerzális.

Meg kell őrizni a különbséget a hatlapfejű csavar és a hatlapú csavar . Mindkettő hatoldalas fejjel és külső menetes szárral rendelkezik, de a hatlapfejű csavarok szigorúbb mérettűréssel készülnek, és a fej alatt alátétfelületet is tartalmaznak. A gyakorlatban a hatlapfejű csavarok a domináns választás olyan szerkezeti és építőipari egységeknél, ahol anya biztosítja az illeszkedő menetet; A hatlapfejű csavarokat előnyben részesítik precíziós gépi alkalmazásokban, ahol a rögzítőelem közvetlenül egy menetes furatba csavarodik. Amikor egy specifikációs lapon „hatlapfejű csavar” szerepel, az szinte mindig a tágabb kategóriára vonatkozik – de a tűrésosztály megrendelés előtti megerősítése megakadályozza a későbbi illeszkedési problémákat.

Még egy megkülönböztetés: külső hatlapfejű csavarok ipari alkalmazásokhoz a fej kívülről hajtják meg, ellentétben a dugófejű csavarokkal, ahol a meghajtó belső. Ez minden olyan összeállításban számít, ahol korlátozott a hozzáférési hely, de a szerszám oldalról történő bekapcsolása megvalósítható – a legvilágosabb példák az acélszerkezetek és az autóipari segédkeretek.

Szabványos rendszerek: DIN, ISO és ASME összehasonlítva

A globális ellátási láncokban a hatlapfejű csavarok túlnyomó többségét három szabványcsalád szabályozza. A köztük való választás nem esztétikai döntés – befolyásolja a csavarkulcs méretét, menetemelkedését, tűrésosztályát és a határokon átnyúló cserélhetőséget.

A DIN és ISO rendszerek geometriájában jelentős átfedésben vannak, de nem azonosak. Gyakorlati példa: a DIN 933 szerinti M10-es csavart 17 mm-es csavarkulcshoz tervezték, míg az ISO 4017 szabvány szerinti azonos névleges méretű 16 mm-es csavarkulcsot használnak. Ennek az egy milliméteres eltérésnek nincs jelentősége egy teljes csavarkulcs-készlettel rendelkező műhelyben – de késedelmet okozhat a telepítésben egy nagy munkaterületen, ahol a szerszámkészlet szabványos. A nemzetközi beszerzéseknél az ISO szerinti specifikáció a biztonságosabb alapértelmezés, mivel ez egyértelműen jelzi az interoperabilitási elvárásokat a beszállítóknak bármely országban.

Az ASME rendszer hüvelyk alapú névleges átmérőket és vagy Unified National Coarse (UNC) vagy Fine (UNF) menetprofilokat használ. Az észak-amerikai építőiparban és különösen az olaj- és gázkarima csavarozásánál – ahol az ASTM anyagminőségek metszik az ASME méretszabványait – ez a rendszer marad az alapértelmezett. Az észak-amerikai projektekhez Kínából beszerző vásárlóknak kifejezetten fel kell hívniuk az ASME B18.2.1-et a beszerzési megrendeléseknél, mivel a kínai gyártók alapértelmezés szerint a metrikus DIN/ISO-t használják, hacsak nincs más utasítás.

Anyag és szilárdsági fokozat kiválasztása

Az anyag és a fokozat külön döntések, amelyek kiegészítik egymást. Az anyag meghatározza az alap korrózióállóságát és az elemi összetételt; a minőség (és a hozzá tartozó hőkezelés) határozza meg a mechanikai teljesítmény felső határát. A rossz kombináció kiválasztása mindkét irányban – a túladagolás szükségtelen költségekkel jár, az alulspecifikáció meghibásodási kockázatot jelent – ​​az egyik leggyakoribb beszerzési hiba az ipari rögzítéseknél.

8.8-as fokozatú szénacél lefedi az ipari felhasználási esetek többségét. 800 MPa szakítószilárdságot kínál megfelelő hajlékonysággal, könnyen beszerezhető világszerte, és kiszámítható költségekkel jár. A 10.9-es fokozat ott lép be a képbe, ahol nagyobb előterhelésre van szükség egy kompakt csuklónál – tipikus példák az autóipari felfüggesztési alkatrészek és a sebességváltó burkolatok. A 12.9-es fokozat valóban kritikus, nagy igénybevételnek kitett alkalmazások számára van fenntartva; a 8,8-hoz képest alacsonyabb rugalmassága azt jelenti, hogy érzékenyebb a nem megfelelő beépítési nyomatékra, ezért szigorúbb összeszerelési ellenőrzést igényel.

A rozsdamentes minőségek szakítószilárdságukat a korrózióállóságért cserélik. Az A4-80 (316 rozsdamentes) kupak 800 MPa-on – 8,8 szénacélnak felel meg –, de ezt a teljesítményt a végtelenségig megőrzi kloridban gazdag környezetben, ahol egy horganyzott szénacél csavar hónapokon belül korrodálódik a bevonatán. A tengeri és tengerparti építkezéseknél a hosszú távú költségszámítás szinte mindig előnyben részesíti a rozsdamentes acélt a szénacél kötőelemek többszöri cseréjével szemben.

Felületkezelési lehetőségek és használatuk ideje

A felületkezelés egy hatlapfejű csavar környezetvédő rétege. Még a megfelelő minőségű acél is idő előtt korrodálódik, ha a felületvédelem nem illeszkedik a működési környezethez. Az alapvető kompromisszum a bevonat vastagsága (amely befolyásolja a méret illeszkedését), a korróziós teljesítmény és a költségek között van.

• Galvanizált cink (fényes cink / BZP) — a szokásos kereskedelmi kezelés beltéri vagy védett alkalmazásokhoz. Jellemzően 5-12 µm vastag. Költséghatékony és széles körben elérhető, de korlátozott védelmet nyújt nedves vagy kültéri környezetben. Alkalmas 8.8-as fokozatú csavarokhoz fedett acélszerkezetekben és általános gépekben.
• Tűzihorganyzás (HDG) — bemerítéssel felvitt cink, amely 45–85 µm vastagságú réteget képez, amely metallurgikusan kötődik az acélhoz. Évtizedekig tartó kültéri védelmet biztosít. A vastag bevonat megköveteli a menettűrés mértékét (jellemzően 6AZ/6H osztály), hogy megőrizze az illeszkedést a szabványos anyákkal. Széles körben használják az építőiparban, az infrastruktúrában és a mezőgazdasági berendezésekben.

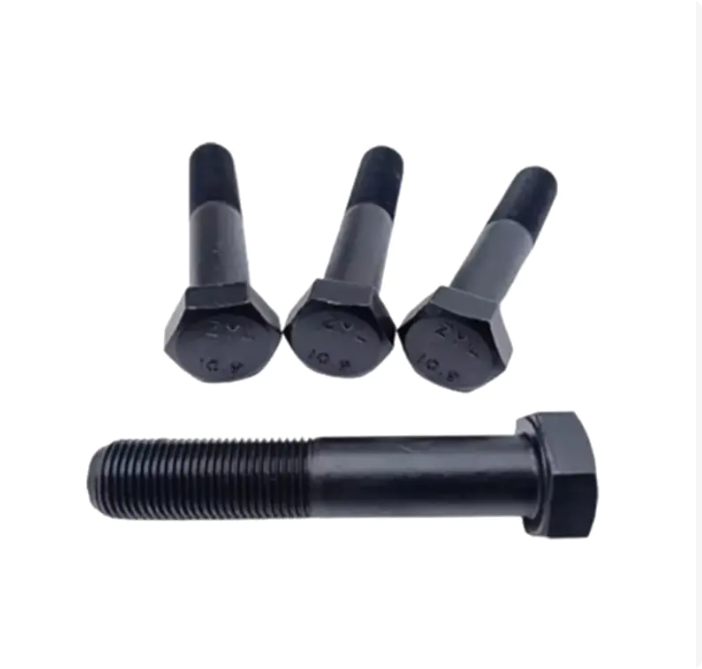

• Fekete oxid - konverziós bevonat, amely enyhe korrózióállóságot biztosít és csökkenti a fényvisszaverődést. Elsősorban autóipari belső terekben és szerszámokban használják, ahol az esztétika fontosabb, mint a hosszú távú korrózióvédelem. Mindig kiegészítő olajjal vagy viasszal alkalmazzuk.
• Dacromet / geometria — 8–12 µm vastagságban felvitt vízbázisú cink-alumínium bevonat, amely a vastagságának töredékénél a tűzihorganyzáshoz hasonló korrózióállóságot biztosít. Nem befolyásolja a menet illesztését, ezért a kiváló minőségű (10,9, 12,9) csavarok preferált felületkezelése, ahol a HDG mérethatása elfogadhatatlan. Széles körben meghatározott az autóiparban és a szélenergiában.

A bevonat kiválasztásának környezet és aljzat szerinti részletesebb lebontásához a csavarfelület-kezelési típusok és kiválasztási útmutató lefedi az egyes opciókat az adott működési feltételek függvényében. Egy párosítás kerülendő: tűzihorganyzás 12.9-es fokozatú csavarokon. A horganyzás előtti pácolási folyamat hidrogénridegedés kockázatát okozza a nagy szilárdságú acéloknál – ez a kombináció dokumentált terepi hibákat okozott a teherhordó csatlakozásoknál.

Ahol a korrózióvédelem mellett maximális rezgésállóságra van szükség, hatszögletű karimás csavarok erős vibrációjú környezetekhez integráljon egy terheléselosztó karimát közvetlenül a fej geometriájába, csökkentve a felületkezelt alátétektől való függőséget, amelyek idővel leépülhetnek.

Ipari alkalmazások: építőipar, autóipar, tengerészet és gépipar

Ugyanaz az alapvető kötőelem-geometria gyökeresen eltérő igényeket szolgál ki az egyes iparágakban. Az egyes szektorok igényeinek megértése megakadályozza a specifikációs hibákat, amikor egy beszerzési csapat egyszerre több projekttípushoz is beszerzést végez.

Építőipari és civil infrastruktúra a legtöbb hatlapfejű csavart fogyasztják világszerte. Az épületek, hidak és tornyok szerkezeti acélcsatlakozásait az ASTM F3125 (amely magában foglalja a korábbi A325 és A490 osztályokat) szabályozza Észak-Amerikában, vagy az EN 14399 szabvány Európában. Ezek nem általános hatlapú csavarok – szerkezeti rögzítőelemként gyártják és tesztelték őket, dokumentált terhelési és edzett alátét követelményekkel. Az építőipar nagy mennyiségben használ szabványos 8.8-as hatlapfejű csavarokat másodlagos csatlakozásokhoz, zsaluzatokhoz és berendezések felszereléséhez, ahol nincs szükség szerkezeti csavarok specifikációira.

Autóipari összeszerelés meghatározza a hatlapfejű csavarokat az alkatrészek szintjén – a motortartók, a felfüggesztési segédkeretek, a sebességváltó-házak és a féknyereg-tartók mindegyike precíz nyomaték-előírásokat tartalmaz, amelyek ismert csavarminőséget és felületkezelést feltételeznek. A 10.9-es fokozat a domináns választás a hajtáslánc és az alváz ízületei esetében. A Dacromet bevonatot széles körben részesítik előnyben, mivel megőrzi a méretpontosságot, ellenáll a tető alatti környezet hőciklusának, és elkerüli a nagy szilárdságú acélok galvanizálásával járó hidrogén ridegedés kockázatát.

Tengeri és tengeri alkalmazások a legagresszívebb korróziós követelményeket támasztják. A sópermet, az állandó páratartalom és a biológiai szennyeződés gyorsan megtámadja a szénacél felületeket. Az A4-80 rozsdamentes acél (316-os fokozat) a szabad fedélzeti hardverek, a csőkarimák és a hajótest szerelvényeinek szabványos specifikációja. Tenger alatti alkalmazásokhoz vagy eltérő fémérintkezőkhöz duplex rozsdamentes vagy egzotikus ötvözetekre lehet szükség – de a vízvonal feletti tengeri munkák többségéhez az A4-80 hatlapfejű csavarok passzivált felülettel biztosítják a szükséges élettartamot túlzott költségek nélkül.

Ipari gépek a követelmények legszélesebb körét fedi le. Az általános gyártási és berendezéskeretek 8.8-as fokozatot használnak horganyozással. A nagy ciklusú vagy nagy vibrációjú szerelvények – kompresszorok, ventilátorok, szivattyúházak – a karimás változatok vagy az uralkodó nyomatékú anyapárok előnyeit élvezik, hogy ellenálljanak az önlazulásnak. A precíziós berendezések 12.9-es fokozatot igényelhetnek, hogy elérjék a korlátozott csavarkötési hosszúságú kötésben szükséges szorítóerőt.

A beszerzés és a minőségellenőrzés kulcstényezői

A hatlapfejű csavar csak annyira megbízható, mint az a folyamat, amely azt előállította. Az árvezérelt beszerzés, amely kihagyja a dokumentációt, nyomon követhetőségi hiányosságokat okoz – és azokban az iparágakban, ahol a rögzítőelemek meghibásodásai felelősséget vonnak maguk után, a papírnyomokban lévő hézagok éppoly problémásak, mint magában a fémben.

Minden ipari kötőelem rendeléshez három dokumentumot kell mellékelni: a anyagvizsgálati jelentés (MTR) a gyártási tétel kémiai összetételének és mechanikai vizsgálati eredményeinek megerősítése; a méretvizsgálati jegyzőkönyv a fej geometriájának, menetformájának és hossztűrésének ellenőrzése; és egy gyártóé ISO 9001:2015 tanúsítvány annak megerősítése, hogy a csavart előállító minőségirányítási rendszer auditált és aktuális. Azok a beszállítók, akik nem tudják kérésre mindhármat biztosítani, nem lehetnek a kritikus alkalmazások ellátási láncában.

A fejjelek gyors vizuális ellenőrzést tesznek lehetővé. A metrikus csavarokon a minőséget (8.8, 10.9, 12.9) a fej tetejére bélyegzik, a gyártó azonosító jelével együtt. A birodalmi csavarokon a SAE fokozatokat radiális vonalak jelzik: az 5. fokozat három vonalat, a 8. fokozat hat vonalat jelöl. A jelölés hiánya a 8-as vagy 10.9-es fokozatúként árusított csavaron kizáró hiba – ez azt jelenti, hogy a csavart nem a minõségnek megfelelõen gyártották, vagy a jelölési folyamat sikertelen volt a minõségellenõrzésen.

Meghatározása szál osztály a beszerzési rendeléseken egy részlet, amely elválasztja a tapasztalt vásárlókat a kezdőktől. Az ISO metrikus szálak alapértelmezés szerint 6g (külső) és 6H (belső) tűrésosztályok általános célú használatra. Szigorúbb osztályok (4g/4H vagy 5g/5H) állnak rendelkezésre a precíziós illeszkedéshez, de növelik a költségeket és meghosszabbítják az átfutási időt. A tűzihorganyzott csavaroknál néha lazább osztályokat (8g) használnak a bevonat vastagságának megfelelően – de a megfelelő rögzítés érdekében ezeket a megfelelő túlméretezett anyával kell párosítani.

Végül a párosítási döntések számítanak. A anyák és alátétek párosítási útmutató lefedi azt az elvet, hogy az alátéteknek, a biztosító alátéteknek és az anyáknak meg kell felelniük a hozzájuk tartozó csavar minőségének és kivitelének. 8. fokozatú csavar beszerelése 2. fokozatú anyával gyenge pontot hoz létre az anyameneteknél; horganyzott csavarok bevonat nélküli anyákkal való keverése felgyorsítja a galvanikus korróziót a csatlakozási határfelületen. A rögzítőelem-szerelvény rendszerként működik – a rendszer minden alkatrésze ugyanazt a specifikációs fegyelmet érdemli, mint magára a csavarra.
