A kötőelemek a fő csatlakozási elemek a gépekben, berendezésekben és építési projektekben. A felületkezelés a kulcsfontosságú gyártási folyamat, amely közvetlenül meghatározza a korrózióállóságot, a mechanikai szilárdságot és az élettartamot. A csavarfelület-kezelés elsődleges céljai közé tartozik a korrózió és a rozsda megelőzése, az esztétikus megjelenés javítása összeszerelési és azonosítási célokra, a funkcionális teljesítmény javítása a súrlódáscsökkentés és az egyszerűbb beszerelés révén, valamint a szigorú ipari szabványok teljesítése az autóipari, elektronikai, kültéri és vegyi alkalmazások terén.
A megfelelő felületkezelés kiválasztása megköveteli a környezeti feltételek, a költségkorlátok és a teljesítménykövetelmények alapos értékelését. A különböző kezelések jelentős eltéréseket mutatnak a korrózióvédelmi képességekben, így a kiválasztási folyamat kritikus fontosságú a hosszú távú megbízhatóság és biztonság szempontjából.

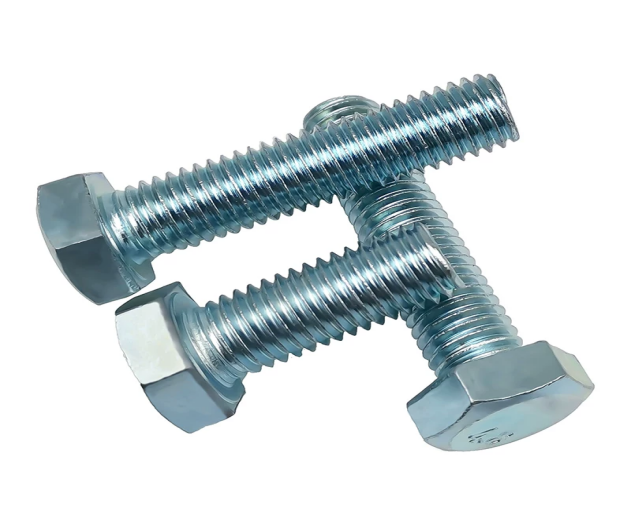

Alacsony költsége és kiforrott gyártási folyamatai miatt a galvanizálás a kereskedelmi kötőelemek legszélesebb körben alkalmazott felületkezelési módszere. Ez a technika elektrolízissel egyenletes cinkbevonatot képez, így sűrű, jól kötött védőréteget hoz létre.
A galvanizálás megfelel a GB/T 5267.1-2023 (az ISO 4042 szabványnak megfelelő) „Rögzítőelemek – Galvanizált bevonatok” szabványnak, amely a cink-, cink-nikkel-, cink-vas- és kadmium-bevonatokra vonatkozik. A szabvány 5–12 μm-es bevonatvastagságra (szabványminőség 5–8 μm; korrózióállósági fokozat 8–12 μm) és 24–96 órás sópermet-ellenállási követelményeket ír elő fehér vagy vörös rozsda nélkül.
A galvanizálás többféle színt kínál, beleértve a fehér cinket, a kék-fehér cinket, a színes cinket és a fekete cinket. Ezek a felületek olyan beltéri környezetekhez illeszkednek, mint például háztartási gépek, bútorok és általános gépek, ahol a korróziónak való kitettség minimális marad. A mérnököknek azonban kezelniük kell a 8.8-as és nagyobb szilárdságú csavarok hidrogén ridegségének kockázatát a kötelező dehidrogénezési kezeléssel a csatlakozási hibák megelőzése érdekében.

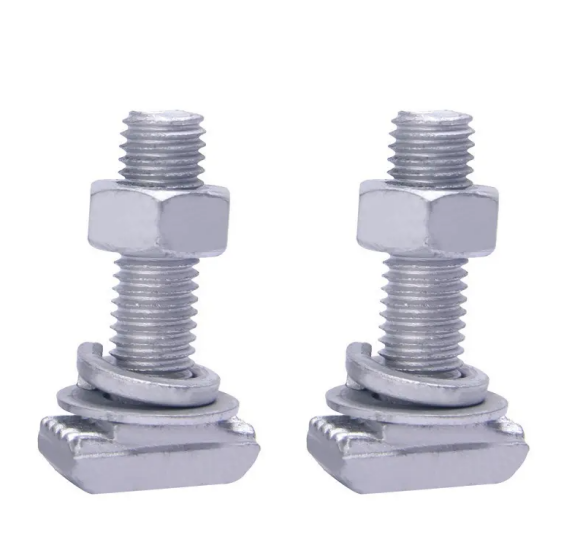

A tűzihorganyzás kivételes korrózióállóságot biztosít az olvadt cinkbe való merítés révén, körülbelül 450 °C-on, és vastag cink-vas ötvözet bevonatokat képez. Ezzel a módszerrel átlagosan 50 μm vagy annál nagyobb bevonatvastagság érhető el, a helyi minimum 40 μm, ami évtizedes védelmet biztosít zord körülmények között.
A tűzihorganyzott kötőelemek megfelelnek a GB/T 5267.3-2008 (az ISO 10684 szabványnak megfelelő) és a GB/T 13912-2020 szabványoknak. Ezek a specifikációk az M8-tól M64-ig terjedő kötőelemekre vonatkoznak, 8,8-ig terjedő szilárdsági fokozatokkal, amelyek 100–500 órás sópermetezési ellenállást érnek el. Nevezetesen, a 10.9-es fokozatú kötőelemek legalább 4 órás dehidrogénezést igényelnek a hidrogénes ridegség megelőzése érdekében.
A vastag bevonat és a kohászati kötés ideálissá teszi a tűzihorganyzást erőátviteli tornyokhoz, hidakhoz, acélszerkezetekhez és fotovoltaikus rögzítőrendszerekhez. Ezek az alkalmazások hosszú távú ellenállást igényelnek az esővel, homokkal és sópermettel szemben tengerparti és ipari környezetben. A mérnököknek figyelembe kell venniük a menet illeszkedését befolyásoló méretváltozásokat, amelyek gyakran horganyzás utáni menet-újrafeldolgozást vagy túlméretezett anyákat igényelnek.
A Dacromet bevonat egy forradalmian új vízbázisú technológia, amely elektrolízis nélkül alkalmazza a cink- és alumíniumpelyhet, teljesen kiküszöbölve a hidrogén ridegedés kockázatát. Ez a jellemző teszi az előnyben részesített választást nagy szilárdságú kötőelemekhez autóipari, nagysebességű vasúti és tengeri alkalmazásokban.
Annak ellenére, hogy a bevonat vastagsága mindössze 4–10 μm, a Dacromet 500–1200 órás sópermetezési ellenállást ér el, ami több mint 20-szor meghaladja a hagyományos horganyzást. A bevonat 300°C-ig ellenáll a hőmérsékletnek, miközben megőrzi a stabil teljesítményt, és kiváló forgatónyomaték-előfeszítési konzisztenciát mutat, ami elengedhetetlen a kritikus csatlakozásokhoz. Ezüstszürke matt megjelenése egyenletes fedést biztosít összetett geometriákban és mély bemélyedésekben is.
A Dacromet bevonatok megfelelnek a GB/T 18684-2022 „Cink-króm bevonatok – Műszaki előírások” szabványnak. Míg a korábbi készítmények hat vegyértékű krómot tartalmaztak, a modern krómmentes változatok a környezetvédelmi szempontokat kezelik, miközben megőrzik a kiváló teljesítményt. A technológia széles körben elterjedt a katonai felszerelésekben, a szélturbinák tengeri létesítményeiben és automotive chassis components where failure prevention remains paramount.
A foszfátozás kémiai és elektrokémiai reakciók révén kristályos foszfát konverziós bevonatokat hoz létre, amelyek szürkétől feketéig terjedő felületeket eredményeznek. Ez a kezelés elsősorban előkezelésként szolgál a későbbi bevonatokhoz, vagy súrlódáscsökkentő rétegként az összeszerelési műveleteknél.
A foszfátozás kivételes kenési tulajdonságokat biztosít az összes bevonat közül a legstabilabb súrlódási együtthatóval, így ideális a nagy nyomatékú beépítési követelményekhez. A cink-foszfátozás kiváló kopásállóságot biztosít az alkatrészek csatlakoztatásához, míg a mangán-foszfátozás kiváló korrózióállóságot biztosít, és ellenáll a 107-204 °C közötti üzemi hőmérsékletnek.
Az önálló korrózióállóság korlátozott marad – jellemzően 10–20 óra a sópermetes vizsgálat során olaj nélkül, ami 72–96 óráig terjed kiváló minőségű rozsdavédő olajjal. Következésképpen a foszfátozás megfelel a beltéri gépeknek, a motor belső részeinek és a csavaroknak, ahol az erős kültéri korrózióállóság szükségtelen marad.

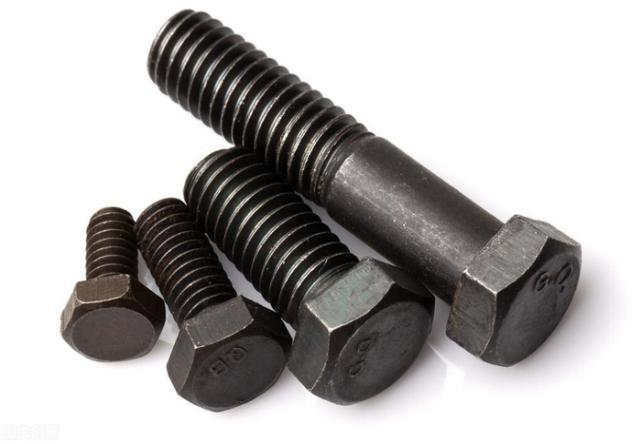

A fekete-oxidos kezelés, amelyet kékítésnek is neveznek, kémiai oxidációval sűrű magnetit (Fe₃O4) réteget képez, minimális méretváltozással egyenletes fekete felületeket hozva létre. Ez a költséghatékony eljárás dekoratív vonzerőt kínál, és széles körben alkalmazzák a precíziós műszerekben, fegyvergyártásban és optikai eszközökben.
A vékony oxidfilm korlátozott korrózióállóságot biztosít, és a védőolaj lebomlása után csak 3-5 órát ér el semleges sópermetes tesztekkel. A nyomaték-feszültség konzisztenciája gyenge, hacsak nem kennek fel zsírt az összeszerelés során. Ezek a jellemzők korlátozzák a fekete-oxid kötőelemeket beltéri környezetre, zárt gépekre és olyan nem kritikus alkalmazásokra, ahol a megjelenés fontosabb, mint a korrózióvédelem.
A nikkelezés fényes ezüst bevonatot eredményez, amely kombinálja a korrózióállóságot az elektromos vezetőképességgel, így alkalmas elektronikára, akkumulátorsarukra és dekoratív rögzítőelemekre. A nikkelréteg vékony passzivációs filmet képez, amely stabilitást biztosít a légköri, lúgos és bizonyos savas hatásokkal szemben.
A krómozás tükörszerű esztétikát biztosít, kiváló keménységgel és 650°C-ig hőállósággal. A rozsdamentes acélhoz hasonló költségek azonban korlátozzák az ipari alkalmazást. A krómozott kötőelemekhez általában réz és nikkel alátétre van szükség a tapadás és a korrózió elleni védelem érdekében, és megosztják a galvanizálás hidrogén ridegségre való érzékenységét.
A rozsdamentes acél kötőelemek az anyagból eredő korrózióállóságra támaszkodnak, nem pedig az alkalmazott bevonatra. A passziválás fokozza ezt a természetes védelmet azáltal, hogy eltávolítja a felületi szennyeződéseket és az oxidrétegeket salétromsavas vagy citromsavas merítéssel, javítja a felület fényességét és meghosszabbítja az élettartamot agresszív környezetben.
Ez a kezelés megfelel az élelmiszer-feldolgozásnak, az orvosi berendezéseknek, az elektronikának és a csúcskategóriás part menti berendezéseknek, ahol közvetlen savaknak, lúgoknak és nedvességnek van kitéve. A fémezüst megjelenés nem igényel további bevonatot, miközben karbantartásmentes működést biztosít.
A GB/T 10125 szerinti sóspray-teszt (semleges sópermet teszt) a rögzítőelemek korrózióállóságának értékelésének elsődleges módszere. A vizsgálat időtartama és az elfogadási kritériumok jelentősen eltérnek a kezelés típusától és az alkalmazási követelményektől függően.
| Felületkezelés | Bevonat vastagsága | Sópermet ellenállás | Elsődleges alkalmazások |
| Galvanizálás | 5-12μm | 24-96 óra | Beltéri, száraz környezetben |
| Tűzihorganyzás | ≥50μm átlag | 100-500 óra | Outdoor, marine, infrastructure |
| Dacromet | 4-10μm | 500-1200 óra | Automotive, high-strength, marine |
| Foszfátozás | Változó | 10-96 óra (olajjal) | Engine internals, pretreatment |
| Fekete oxid | <1 μm | 3-5 óra | Indoor, decorative, sealed |
| Nikkelezés | Változó | Mérsékelt | Elektronika, dekoratív |
| Rozsdamentes acél | N/A | Kiváló | Élelmiszer, orvosi, vegyi |
A megfelelő kiválasztása csavar a felületkezelés megköveteli a környezeti expozíció, a mechanikai követelmények, a szabályozási megfelelés és az életciklus-költség szempontjainak szisztematikus értékelését. A mérnököknek a következő kiválasztási kritériumokat kell előnyben részesíteniük:
A megfelelő felületkezelés kiválasztása jelentősen csökkenti a meghibásodás kockázatát, meghosszabbítja a szervizintervallumokat, és biztosítja a csatlakozás biztonságát a különböző ipari alkalmazások között. A kezelési jellemzők egyedi környezeti és mechanikai igényekhez igazításával a beszerzési szakemberek és mérnökök mind a teljesítményt, mind a költséghatékonyságot optimalizálhatják .
Elérhetőségi adatok
Cím
