Anyák és rugós alátétek: típusok, anyagok és rezgéscsillapító kiválasztási útmutató

A rezgés hatására meglazuló csavar nem jelenti be magát. Egyszerűen meghiúsul – fokozatosan, majd egyszerre. A motorokban, járművázakban, ventilátorházakban és ipari gépekben rögzítőelemeket meghatározó mérnökök számára a anyák és rugós alátétek az egyik legköltséghatékonyabb és legszélesebb körben bevált módszer a szorítóerő fenntartására dinamikus terhelés mellett. Ez a cikk bemutatja, hogyan működik a kombináció, mely típusok felelnek meg az alkalmazásoknak, hogyan illeszthetők az anyagok a környezethez, és milyen felületkezelések hosszabbítják meg az élettartamot a területen.

Hogyan működnek együtt az anyák és a rugós alátétek

Egy csavarra felcsavart és a specifikáció szerint meghúzott anya olyan szorítóerőt hoz létre, amely összetartja a kötést. A probléma az, hogy a vibráció mikromozgást indukál az illeszkedő szálak között. Idővel ezek a kis oldalirányú mozgások csökkentik az előfeszítést, és az anya meghátrál – gyakran minden látható jel nélkül, amíg az ízület meghibásodik.

Egy rugós alátét található az anya és a csapágyfelület között. Ahogy az anyát meghúzzák, összenyomja az alátétet. Amikor a vibráció megpróbálja meglazítani az anyát, az alátét tárolt rugalmas energiája ellenáll a hátrafelé forgásnak azáltal, hogy visszanyomja az anya alsó oldalát. Az eredmény egy fenntartott előterhelés, amelyet egy anya önmagában nem képes fenntartani dinamikus körülmények között.

Ez nem redundáns párosítás. Az anya biztosítja a szorítóerőt és a terhelés átadását; a rugós alátét biztosítja az előfeszítés visszatartó mechanizmusát. Együtt kielégítik a megbízható mechanikus csatlakozás mindkét követelményét: kezdeti szorítóerő és tartós lazulásgátló teljesítmény . A komplett rögzítőelem-szerelvényeket beszerző beszerzési csapatok számára, mindkét alkatrészt egyetlen szállítótól választják ki, aki megérti ezt a kölcsönhatást – például egy teljes anyák és alátétek termékválasztéka egy speciális rögzítőelem-gyártótól – egyszerűsíti a specifikációt és biztosítja a méretkompatibilitást.

A rezgésnek kitett szerelvényekben használt anyák típusai

Nem minden anya egyforma rezgésállóságú, és a megfelelő választás a terhelés nagyságától, az összeszerelés gyakoriságától és a rezgési környezet súlyosságától függ.

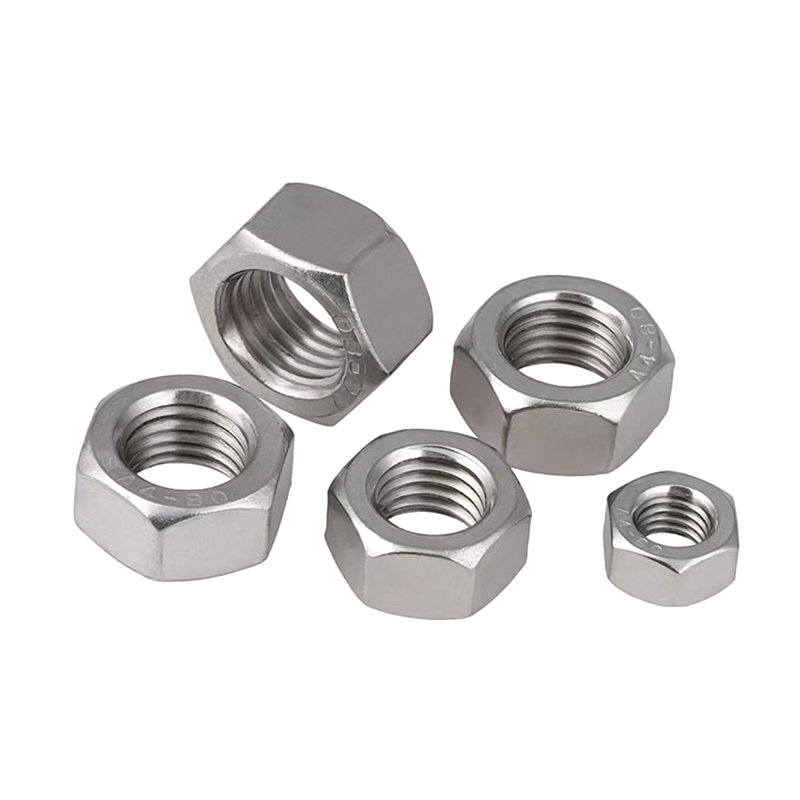

• Hatszögletű anyák (standard és nehéz hatlapú): A leggyakoribb típus, általános ipari, építőipari és mechanikai alkalmazásokban használatos. A nehéz hatlapú anyák szélesebb csapágyfelülettel és nagyobb menetkapcsolattal rendelkeznek, így előnyösebbek nagy terhelésű szerkezeti csatlakozásokhoz. A legtöbb összeszerelési specifikációban ezek a rugós alátétek szabványos párosításai.

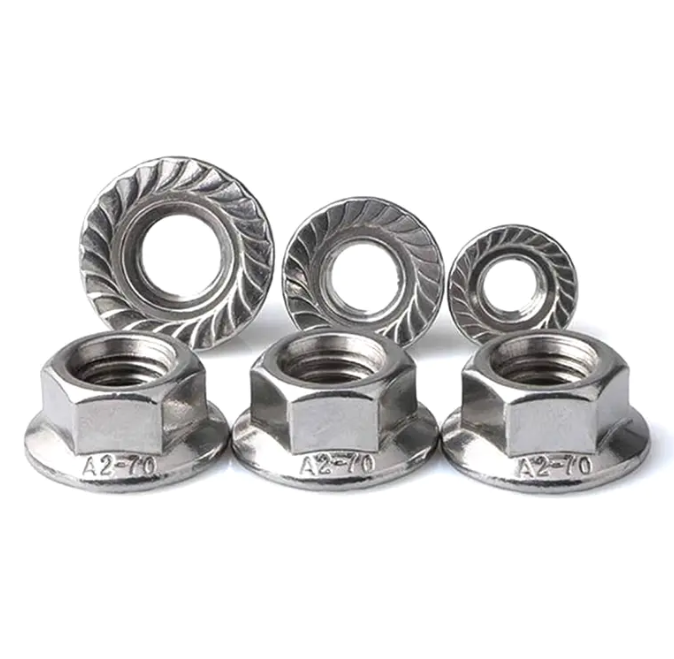

• Karimás anyák: Beépített széles csapágyfelülettel, amely nagyobb területen osztja el a szorító terhelést. Hasznos ott, ahol az alapanyag puha, vagy ahol az összeszerelés során nehéz a rugós alátét pontos pozícionálása.
• Nylon biztosító anyák: Tartalmazzon nejlon betétet, amely a csavarmenetekhez képest deformálódik, súrlódási alapú reteszelést hozva létre. Alkalmas kisebb vibrációs terhelésekhez és olyan szerelvényekhez, amelyeket nem gyakran kell szétszerelni. A rugós alátétekkel ellentétben a reteszelő mechanizmus az ismételt használat során romlik.
• Szárnyas anyák: Kézi meghúzásra tervezték gyakori eltávolítást igénylő alkalmazásoknál. Általában nem használják rugós alátétekkel erős vibrációjú forgatókönyvek esetén, de gyakori az alacsony terhelésű karbantartási egységeknél.

A legtöbb rezgéskritikus alkalmazáshoz – motorok, szivattyúk, járműalvázak, HVAC berendezések – a 8-as vagy 10-es fokozatú hatlapú anya szabványos vagy nagy teherbírású rugós alátéttel párosítva továbbra is az iparág alapértelmezett. A 4-es fokozatú anyákat kis igénybevételű, alacsony vibrációjú alkalmazásokhoz tartják fenn, ahol a költség az elsődleges hajtóerő.

A rugós alátétek típusai és mikor kell használni

A rugós alátétek nem egy termék. A három fő típus eltérő mechanikai jellemzőkkel rendelkezik, amelyek alkalmassá teszik őket különböző terhelési körülményekre.

• Szabványos (osztott) rugós alátétek: A legszélesebb körben használt típus. Az alátét spirális hasítása két éles véget hoz létre, amelyek belehasadnak az anyába és a csapágyfelületbe, súrlódási ellenállást adva a rugalmas előfeszítés mellett. Hatékony általános gépekhez, elektromos házakhoz és autóipari, nem hajtáslánci alkalmazásokhoz. M3-tól M48-ig terjedő méretben kapható GB/T 94.1 és ezzel egyenértékű DIN 127 szabvány szerint.
• Nagy teherbírású rugós alátétek: Vastagabb keresztmetszet és nagyobb rugóerő, mint a normál alátéteknél. Ott használatos, ahol nagy a csavar előfeszítése és erős a vibrációs környezet – kompresszorok, nehézipari gépek és dinamikus terhelésnek kitett szerkezeti acél csatlakozások. Fenntartják az előfeszítést olyan körülmények között, amikor a szabványos alátét ellaposodik és elveszti hatékonyságát.
• Hullámos (hullámos) rugós alátétek: Az alátét kerülete mentén többszörös hullámformájú hullámok oszlanak el. Simább, egyenletesebb terheléseloszlást biztosítanak, mint az osztott alátétek, és előnyösek a precíziós műszerekben, az elektronikában és a könnyű mechanikai szerelvényekben, ahol az osztott alátétek által hagyott harapásnyomok elfogadhatatlanok a csapágyfelületen.

Szénacél kontra rozsdamentes acél: a megfelelő anyag kiválasztása

Az anyák és rugós alátétek anyagának kiválasztását három tényező határozza meg: szilárdsági követelmény, környezeti hatás és költség.

Szénacél az általános ipari és építőipari alkalmazások alapértelmezett értéke. Alacsony költség mellett nagy szakítószilárdságot kínál, és a minőségek teljes választékában (4, 8, 10) elérhető. Korlátozása a korrózióérzékenység – felületkezelés nélkül a szénacél kötőelemek rozsdásodnak nedves vagy kültéri környezetben. Beltéri gépekhez, zárt házakhoz és száraz környezetekhez a horganyzott vagy foszfátozott felületű szénacél a praktikus és gazdaságos választás.

Rozsdamentes acél 304 a szabványos korrózióálló minőség, amely alkalmas élelmiszer-feldolgozó berendezésekhez, építészeti alkalmazásokhoz, part menti építményekhez és általános nedves környezethez. Jó korrózióállóságot biztosít a legtöbb légköri körülmény között, és nem mágneses, ami bizonyos elektromos alkalmazásoknál számít. A kompromisszum a hőkezelt szénacélhoz képest alacsonyabb keménység – a rozsdamentes acél rugós alátétek általában könnyebb és közepes terhelésre vannak besorolva.

Rozsdamentes acél 316 molibdént ad az ötvözethez, jelentősen javítva a klorid által kiváltott korrózióval szembeni ellenállást (sós víz, vegyszer hatás). A tengeri hardverekhez, tengeri berendezésekhez, vegyi feldolgozó üzemekhez és part menti infrastruktúrához van előírva, ahol a 304 végül gödörbe kerül és meghibásodik. A 304 feletti költségprémium nagyjából 20-30%, teljes mértékben a környezet által indokolt.

Gyakori hiba, hogy a rozsdamentes acél anyákat szénacél rugós alátétekkel határozzák meg, vagy fordítva, anélkül, hogy figyelembe vennék a galvanikus kompatibilitást. Nedves környezetben a különböző fémek érintkezése felgyorsítja a kevésbé nemes anyagok korrózióját. Illessze az anyagokat a teljes rögzítőelem-szerelvényhez.

Felületkezelések: A felület illesztése a környezethez

A szénacél kötőelemek esetében a felületkezelés nem kötelező – ez határozza meg az élettartamot. A három leggyakoribb kezelés mindegyike más-más expozíciós szintnek felel meg.

• Cink horganyzás (galvanizálással vagy tűzimerítéssel): Standard kezelés beltéri és könnyű kültéri használatra. A galvanizált cink alacsony költséggel mérsékelt védelmet nyújt, és alkalmas a legtöbb általános ipari és építőipari alkalmazásra, nem agresszív környezetben. A tűzihorganyzás vastagabb bevonatot biztosít, jobb kültéri tartóssággal, de befolyásolhatja a kisebb kötőelemek menettűrését.
• Dacromet bevonat: Vízbázisú cink-alumínium pehelybevonat, amelyet alacsony hőmérsékleten alkalmaznak. Sópermetezési ellenállásában öt-tízszeresen felülmúlja a galvanizált cinket, így az autók alvázalkatrészeinek, hídszerkezeteinek és kültéri szerkezeti kötőelemeinek meghatározott kezelési módja. A Dacromet emellett mentes a hidrogén ridegedés kockázatától, ami a nagy szilárdságú (10. osztályú) csavarok és anyák esetében számít.
• Feketedés (fekete oxid): Konverziós bevonat, amely önmagában minimális korrózióvédelmet biztosít, de csökkenti a visszaverődést, és jellemzően olajjal vagy viasszal együtt használják. Gyakori optikai berendezésekben, precíziós gépekben és olyan alkalmazásokban, ahol a megjelenés és az enyhe rozsdaállóság egyaránt szükséges. Nem alkalmas kültéri vagy nedves környezetre kiegészítő védőbevonat nélkül.

Kültéri alkalmazásoknál és magas páratartalmú, vegyszeres vagy sós levegős környezetekben a kiválasztási hierarchia egyértelmű: a rozsdamentes acél az első választás, a Dacromet bevonatú szénacél a költséghatékony alternatíva, és a szabványos horganyzás csak ott, ahol a kitettség valóban könnyű. A helytelen kezelés megadása a kötőelemek idő előtti meghibásodásának egyik leggyakoribb oka a helyszíni telepítéseknél.

Alkalmazási forgatókönyvek: ahol ez a kombináció a legjobban teljesít

Az anya-rugó-alátét párosítás az iparágak széles körét lefedi, de értéke három alkalmazási kategóriában a legkifejezettebb.

Motorok és forgó gépek: Az elektromos motorok, szivattyúk és ventilátorok tartós rezgést generálnak állandó frekvencián. A motortartókat, a kapocsdobozokat és a csapágyházakat rögzítő rögzítők állandó ciklikus terhelés alatt állnak. A 8-as fokozatú hatlapú anyákkal ellátott szabványos rugós alátétek a legtöbb motorgyártó irányelvében az összeszerelési specifikációt tartalmazzák, mivel ez a kombináció évtizedek óta bizonyított teljesítményt nyújt ilyen körülmények között.

Járművek és szállítóeszközök: Az alváz csatlakozásai, a felfüggesztés rögzítési pontjai, a kipufogó tartókonzolok és a karosszériaelemek rögzítései mind erős vibrációjú környezetben működnek, hőmérséklet-ciklussal és út által kiváltott ütésekkel. Az autóipari OEM-ek és az 1. szintű beszállítók a rugós alátéteket széles körben határozzák meg a nem nyomatékos csavarkötésekben. Azon beszerzési menedzserek számára, akik járműszerelvényekhez vagy utángyártott alkalmazásokhoz szerzik be a rögzítőelemeket, a rugós alátétek méretének az anya minőségéhez és a csavarmérethez való igazítása ugyanolyan fontos, mint az anyagválasztás.

Ipari szerkezet és szerkezeti acél: Az ipari épületek, platformok és berendezések támasztékainak csavarozott acélcsatlakozásai nagy teherbírású rugós alátétek előnyeit élvezik, ha a szerkezet működés közbeni rezgésnek van kitéve a szomszédos gépek, szélterhelés vagy szeizmikus tevékenység miatt. Ezekben az alkalmazásokban nagy szilárdságú szerkezeti csavarok megfelelően meghatározott anyákkal és alátétekkel párosítva alkotják a teljes csatlakozási szerelvényt, amelyet a szerkezetmérnökök terveznek.

Beszerzés és specifikáció: Mit kell ellenőrizni rendelés előtt

Az anyák és a rugós alátétek katalógustételek, de a katalógustételek tényleges minősége jelentősen eltér. A gyártási vagy karbantartási beszerzés megadásakor ellenőrizze a következőket, mielőtt mennyiségi rendelést adna fel.

Először erősítse meg az anyagbizonyítványt. A 8-as osztályú szénacél anyák és a 304-es rozsdamentes acél anyák egyformán néznek ki a polcon; a tanúsítvány igazolja a tényleges anyagösszetételt és mechanikai tulajdonságokat. A neves gyártók alapfelszereltségként biztosítják az anyagvizsgálati jelentéseket. Másodszor ellenőrizze, hogy a méretek megfelelnek-e a vonatkozó szabványnak – DIN 934 hatlapú anyák, DIN 127 osztott rugós alátétek, vagy az Ön alkalmazásának megfelelő ISO/ANSI specifikáció. Harmadszor, felületkezelt alkatrészek esetén kérjen sószóró vizsgálati eredményeket. A 480 órás sópermetezési ellenállást állító Dacromet bevonatú rögzítőelemnek rendelkeznie kell a vizsgálati adatokkal, amelyek ezt bizonyítják.

Egyedi méreteket, speciális minőség-kombinációkat vagy szabadalmaztatott felületkezelést igénylő OEM-alkalmazásokhoz olyan gyártóval együttműködve, aki OEM és ODM rögzítőelemek testreszabási szolgáltatások biztosítja az összeszerelési specifikáció kompromisszumok nélküli teljesítését. A szabványos katalógustermékek az alkalmazások többségét lefedik; az éles esetekben az egyedi képesség válik a döntő tényezővé a szállító kiválasztásában.
