Hogyan változtatja meg az integrált karima a szorítóerő eloszlását – és miért fontosabb, mint a legtöbb vásárló gondolja

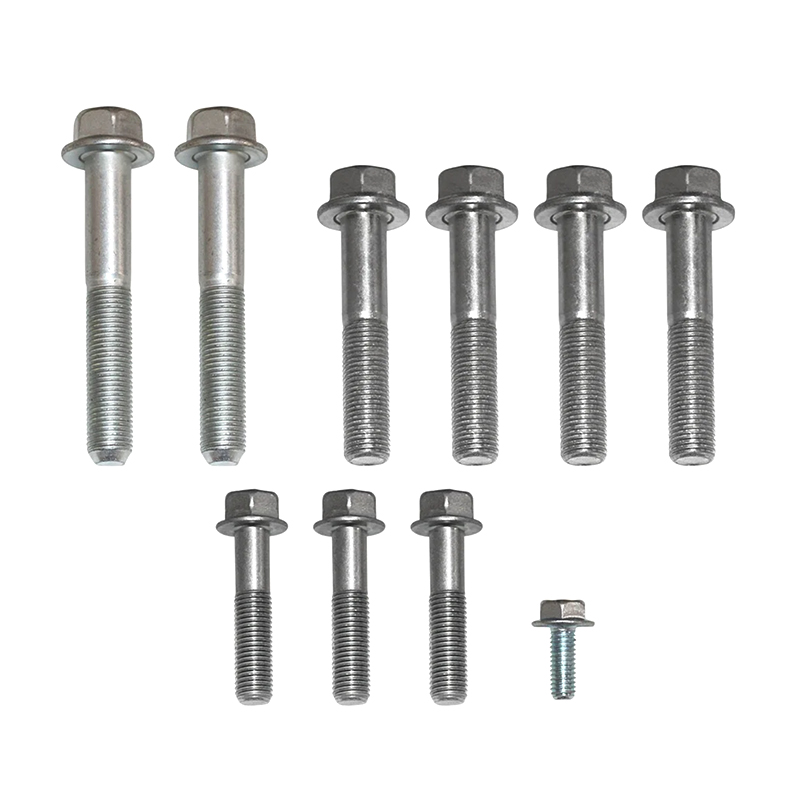

A mechanikai különbség a szabványos hatlapfejű csavar és a Hatszögletű karima csavar nem kozmetikai. Ha egy hatlapfejű csavart alátét nélkül húzunk meg, a szorítóerő a fej hat érintkező élére összpontosul – ez egy viszonylag kis terület. Még lapos alátét hozzáadásával is van egy további súrlódási interfész a csavarfej és az alátétfelület között, amely változtathatóvá teszi a nyomaték-előterhelés átalakítást. A karimacsavarba integrált karima teljesen kiküszöböli ezt a változót. Mivel a karima egy darabban van megmunkálva a fejjel, nem forog a csavarhoz képest a meghúzás során, ami azt jelenti, hogy az alkalmazott nyomaték következetesebben és kiszámíthatóbban alakul át a kötésnél fennálló tényleges szorítóerővé.
A karimás csavar felfekvési felülete lényegesen nagyobb, mint az azonos átmérőjű hatlapfejű megfelelője. Például egy M10-es karimás csavaron a karima átmérője a szabványtól függően általában körülbelül 21–24 mm-re nyúlik ki, szemben a szabványos M10-es hatlapfejek 17 mm-es csavarkulcs-lapos fesztávjával. Ez a szélesebb lábnyom csökkenti a helyi csapágyfeszültséget az illeszkedő anyagon – ez jelentős előny az alumínium házakba, kompozit panelekbe vagy vékony fémlemezekbe történő rögzítéskor, ahol a szűk érintkezési felület idővel a felület meghajlását vagy sérülését okozza. Az automatizált összeszerelési környezetekben, ahol a nyomaték állandósága közvetlenül befolyásolja a gyártás minőségét, ez az ismételhetőségi előny mérhető folyamatszabályozási előnyré válik, nem csupán tervezési preferenciává.
Fogazott és nem fogazott karima: a megfelelő kilazulásgátló konfiguráció kiválasztása
A hatszögletű karimás csavarokat két különböző karima-konfigurációban gyártják, és a köztük lévő választásnak konkrét következményei vannak a kötések rezgés alatti megbízhatóságára nézve. A sima (nem fogazott) karima szélesebb területen osztja el a terhelést, és védi az illeszkedő felületet a jelölésektől, így ez a standard választás a legtöbb ipari szerelvényhez, festett felülethez és olyan alkalmazáshoz, ahol szétszerelés és újrafelhasználás várható. A fogazott (fogazott) karimaváltozat radiális mikrofogakat ad a karima alsó részén, amelyek a meghúzás során beleharapnak a csatlakozási felületbe, így mechanikus reteszelő hatást hoznak létre, amely minden további hardver nélkül ellenáll a forgási kilazulásnak.
A fogazott karimák gyakorlati értéke a legnyilvánvalóbban a folyamatosan vibráló gépeknél – motortartók, kompresszortartók, szállítószalag keretek, autóipari segédkeretek – mutatkozik meg, ahol a hagyományos rugós alátétek hajlamosak ellaposodni, és idővel elvesztik reteszelő hatásukat. A fogazott karimás csavar megtartja a tapadást a fogak mechanikus reteszelése révén, nem pedig az alátét visszarugózására hagyatkozik, amely ciklikus terhelés hatására romlik. A kompromisszum a felület sérülése: a fogazott karimák nem megfelelőek lágy anyagokon, például alumíniumötvözet házakon, műanyag alkatrészeken vagy bevont felületeken, ahol a fogak túl mélyen beágyazódnak, és veszélyeztetik a felület integritását.
| Karima típusa | Lazulásgátló mechanizmus | A legalkalmasabb | Kerülje el |
| Sima (nem fogazott) | Súrlódás a széles csapágyfelülettől | Általános szerelvények, festett felületek, újrahasznosítható kötések | Magas vibráció kiegészítő reteszelés nélkül |
| Fogazott (fogazott) | A fogak mechanikusan illeszkednek az illeszkedő felületbe | Motortartók, kompresszorok, vibrációs gépek | Alumínium, műanyag, bevont vagy festett felületek |
Egy kritikus beépítési megjegyzés: ha egy külön lapos alátétet adunk egy fogazott karimás csavar alá, akkor a reteszelő mechanizmus teljesen megszűnik. Az alátét megakadályozza, hogy a fogak érintkezzenek az ízületi felülettel, eltávolítja a mechanikus reteszelést, miközben bevezeti a változtatható súrlódási felületet is, amelyet a karima kialakítása hivatott kiküszöbölni. Ez az egyik leggyakrabban előforduló helyszíni telepítési hiba a nagy volumenű összeszerelési műveleteknél.
Felületkezelés kiválasztása hatszögletű karimás csavarokhoz különböző működési környezetekben
A hatszögletű karimás csavaron alkalmazott felületkezelés nemcsak a korrózióállóságot, hanem a nyomaték-előfeszítési viselkedést, a menetek mérettűrését és az illeszkedő anyaggal való kompatibilitást is befolyásolja. A környezetnek nem megfelelő bevonat kiválasztása – vagy a nem megfelelő bevonatvastagság – olyan hézaghibákat okozhat, amelyeknek semmi közük a csavar alapanyagának szilárdságához.

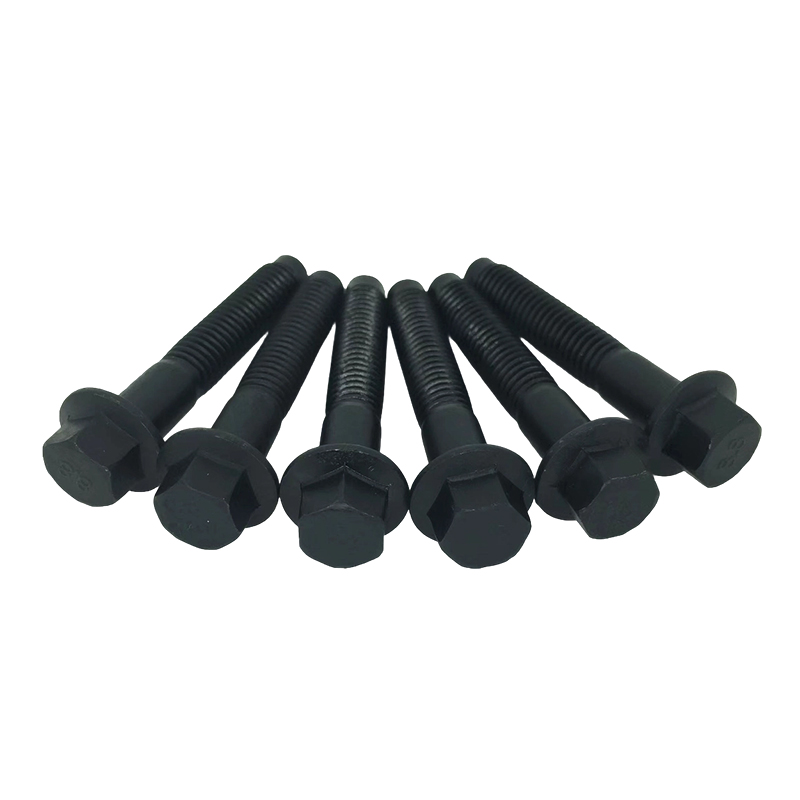

Cink galvanizálás (kék-fehér vagy sárga passzivált)
A szabványos szénacél karimás csavarok legelterjedtebb kereskedelmi felületkezelése a DIN 6921 szerint. A kék-fehér cink mérsékelt korrózióvédelmet biztosít (általában 72–120 órás sópermetezési ellenállás), és költséghatékony beltéri vagy védett szerelvényeknél. A sárga passzivált cink kissé meghosszabbítja ezt, és jellegzetes arany árnyalatot ad, amelyet gyakran használnak a vizuális azonosításhoz. Mindkét bevonat oldalanként 5–8 µm-rel növeli a menetméretet, így a lemezes csavarok menettűrései 6 g-ról (sima) 6 órára tolódnak el, hogy alkalmazkodjanak a bevonat felhalmozódásához – ez a mérettényező számít a megfelelő anyák kiválasztásánál.
Cink-nikkel ötvözet bevonat
Előnyben részesítik az autóiparban az alsó és a motorháztető alatti alkatrészekhez, ahol rutinszerű az útsó, a nedvesség és a magas hőmérséklet együttes kitettsége. A cink-nikkel ötvözet bevonatok általában 500–1000 órányi sópermetezési ellenállást biztosítanak, és körülbelül 200 °C-ig tartják meg a teljesítményt – ez jelentősen meghaladja a szabványos horganyzás hasznos tartományát. Ez a bevonat általános specifikáció az autóipari OEM-ellátó láncokban a motortartó csavarokra, a kipufogórendszer rögzítőelemeire és a felfüggesztés alkatrészeire vonatkozóan.
Dacromet / Geomet (cink-pehely bevonatok)
Galvanizálás nélkül felvitt cinkpehely bevonatok, amelyek kiküszöbölik a hidrogén ridegedés kockázatát – ez a kritikus előny a 10.9-es és magasabb fokozatú, nagy szilárdságú csavarok esetében. A Dacromet 500 órás sópermetezési ellenállást biztosít rendkívül vékony bevonatréteggel (általában összesen 8-10 µm), ami alkalmassá teszi szűk tűréshatárú menetes alkalmazásokhoz, ahol az elektrolitikus bevonatok veszélyeztetik az illeszkedést. Széles körben elterjedt a szélturbina toronyszerkezeteiben, az infrastruktúra hardverében és az autók alvázaiban használt karimás csavarokhoz, ahol mind a korrózióállóság, mind a méretpontosság nem alku tárgya.
Tűzihorganyzás
Kültéri szerkezeti és mélyépítési alkalmazásokhoz fenntartva, ahol a maximális cinkvastagság (45-85 µm) szükséges a hosszú távú légköri korrózióvédelemhez. A nehéz bevonat felhalmozódása miatt a megfelelő anyákat túlméretesen meg kell csavarni, hogy a csavarmeneteken a hozzáadott anyag elférjen. A tűzihorganyzott karimás csavarok kevésbé elterjedtek a precíziós ipari szerelvényekben a bevonat érdessége és a vastagság változása miatt, de továbbra is az autópálya-infrastruktúra, az erőátviteli tornyok és a kültéri acélszerkezetek szabványos specifikációja.
Miért számít az autóipari minőségű gyártási fegyelem az ipari alkalmazásokhoz szükséges hatszögletű karimás csavarok beszerzésekor
A hatszögletű karimás csavarok a leggyakrabban használt rögzítőelemek közé tartoznak az autóiparban, a gépekben és az ipari összeszerelésekben – és ez a mindenütt elterjedt tévhit, hogy minden beszállító, amely ugyanazon névleges szabvány szerint (például DIN 6921) gyárt, egyenértékű termékeket szállít. A gyakorlatban a kritikus megkülönböztető tényezők a gyártási folyamat szabályozása, a hőkezelés konzisztenciája, a mérettűrés kezelése és a beépített ellenőrző rendszer robusztussága – nem csupán az, hogy a csavaron a megfelelő fokozatjelzés található-e a fején.
A Shanghai Soverchannel Industrial Co., Ltd. egy OEM/ODM hatszögletű karimás csavargyártó, amelynek gyártási bázisa, a Nantong Jinzhai Hardware Co., Ltd. az autóipari rögzítőelemek ellátási láncában való több éves elkötelezettségre épült. Az autóipari OEM-követelmények szerkezetileg szigorúbbak, mint a legtöbb ipari specifikáció: minden tételnek tartalmaznia kell az anyag teljes nyomon követhetőségét, a mechanikai tulajdonságok vizsgálati jelentését, a méretellenőrzési jegyzőkönyveket és a felületkezelési tanúsítványt. Az eltérési tűréshatárok szigorúbbak. A mintavételi tervek inkább a statisztikai folyamatszabályozási módszertant követik, mint az egyszerű megfelelő/nem megfelelő mintavétel. A hőkezelés validálása – beleértve a keménységvizsgálatot és a temperált mikrostruktúra metallográfiai vizsgálatát – általános gyakorlat, nem opcionális kiegészítő.
Ez a teljes folyamatot lefedő minőségi infrastruktúra közvetlenül jelenti a megbízhatóság előnyeit azon ipari ügyfelek számára, akik gépekhez, építőipari berendezésekhez és nehéz gyártási alkalmazásokhoz karimás csavarokat vásárolnak. Amikor egy csavart autóipari minőségellenőrzés mellett gyártanak, a beszerelés után kifejtett szorítóerő szorosan megegyezik a nyomatéktáblázat specifikációjával – nem azért, mert a csavar véletlenül megfelelő volt, hanem azért, mert a teljes gyártási láncot úgy tervezték, hogy a szállítás előtt észlelhető legyen az eltérés. A Shanghai Soverchannel Industrial Co., Ltd. ugyanezt a szabványt alkalmazza mind a katalógusos karimacsavarok kínálatában, mind az egyedi, nem szabványos rögzítőelem-gyártásban, így biztosítva ügyfelei számára a nyomon követhetőséget és a folyamatok konzisztenciáját, amelyek jellemzően az autóipari Tier 1 ellátáshoz kötődnek, nem pedig az általános ipari hardverekhez.
A karimás csavarkötésekre vonatkozó nyomaték-specifikációs szempontok
A szabványos metrikus csavarokhoz közzétett nyomatéktáblázatok beállítás nélkül nem alkalmazhatók közvetlenül a hatlapú karimás csavarokra. A karimafej alatti súrlódási feltételek eltérnek a külön alátéttel ellátott hatlapfejűek súrlódási viszonyaitól, és ezek a különbségek befolyásolják a beépítési nyomaték kiszámításához használt nyomaték-előfeszítési átváltási tényezőt (K-tényező). A hibás nyomatékérték használata vagy alulszorított csatlakozásokat eredményez – amelyek hajlamosak meglazulni – vagy túlfeszített csavarokat, amelyek túllépik a próbaterhelést, és a hozamkiesést vagy a fáradásos repedést kockáztatják.
A következő tényezők jellemzőek a karimás csavarok forgatónyomatékának kiszámítására, és ezeket figyelembe kell venni a csatlakozás tervezésénél:
- Csapágyfelületi súrlódási tényező: A sima karima meghatározott súrlódási tényezővel rendelkezik, amely különbözik az edzett lapos alátététől. A felületkezelés befolyásolja ezt az értéket – a Dacromet-bevonatú karimás csavarok súrlódási tényezője alacsonyabb, mint a sima felületű vagy horganyzott egyenértékű, ami azt jelenti, hogy ugyanaz a nyomaték nagyobb előterhelést eredményez. A gyártó nyomaték specifikációinak mindig tartalmazniuk kell a feltételezett felületi állapotot.
- Szerration elköteleződési erő: A fogazott karimás csavarok további nyomatékot igényelnek a fogak beágyazásához a kezdeti meghúzás során, amely meghaladja az azonos méretű sima karimát. Ezt a kezdeti beágyazási nyomatékot meg kell különböztetni a végső szorítónyomatéktól a csukló előfeszítésének ellenőrzésekor.
- A kenés kölcsönhatása a fogakkal: A fogazott karimás csavarok kenése csökkenti a menetsúrlódást (potenciálisan jó az előfeszítéshez), de csökkenti az illeszkedő felület fogazott harapását is, részben tönkretéve a reteszelő funkciót. A fogazott karimás csavarokat használó rezgéskritikus csatlakozásoknál általában a száraz telepítést részesítik előnyben a kenéssel szemben.
- Újrahasználati korlátok: A fogazott karimás csavarokat nem szabad újra felhasználni a csavar és az illeszkedő felület újbóli ellenőrzése nélkül. Az első telepítésből származó felületi bemélyedések megváltoztatják a súrlódást és a reteszelési viselkedést a következő szerelvényeknél, így kevésbé megbízható a nyomaték és az előterhelés közötti előrejelzés.
Az OEM-alkalmazások esetében a hatlapú karimás csavarok nyomatékértékei jellemzően a beszerelés előtti tesztelésből származnak, reprezentatív rögzítőelem- és csuklókonfigurációkkal, nem pedig általános nyomatéktáblázatokból. Ez bevett gyakorlat az autóipari ellátási láncban, és ugyanúgy érvényes a precíziós ipari gépek összeszerelésére is. Ha kétségei vannak, kérjen nyomaték-specifikációs útmutatást a rögzítőelem gyártójától a tényleges csavarminőség, bevonat és illeszkedő anyagok kombinációja alapján.
Egyedi és nem szabványos hatszögletű karimás csavarok gyártása: amikor a katalógus méretei nem elegendőek

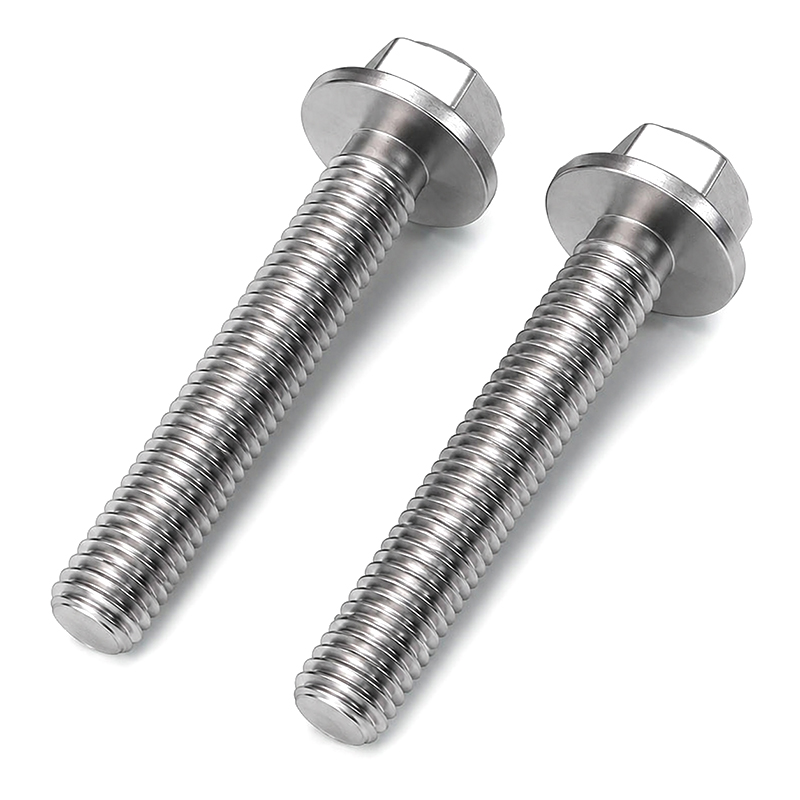

A Hatszögletű karimás csavarok szabványos katalógusa lefedi a DIN 6921 és az azzal egyenértékű specifikációk által meghatározott leggyakoribb átmérő-, hossz- és karimageometria-kombinációkat. Az ipari és autóipari összeszerelési követelmények jelentős része azonban kívül esik ezeken a határokon – túlméretezett karimaátmérők szabálytalan vagy hosszúkás lyukak lefedésére, csökkentett szárrészek az alumínium szerkezetek súlyának optimalizálására, nem szabványos menetemelkedések a régebbi berendezések karbantartásához, vagy a karima geometriája úgy módosult, hogy illeszkedjen a korlátozott szerszám-hozzáférési zónákba, ahol a szabványos hajtás nem engedi meg a szomszédos zónákat.
A Shanghai Soverchannel Industrial Co., Ltd. pontosan ezekre a forgatókönyvekre specializálódott. A K+F-et, a termelést és az értékesítést integráló, és a Nantong Jinzhai Hardware Co., Ltd.-n keresztül működő gyártóként a vállalat kezeli az OEM/ODM hatszögletű karimás csavarok megrendeléseit nem szabványos méretekkel, módosított karimaprofilokkal és egyedi anyag- vagy bevonatspecifikációkkal. Az autóipari rögzítőelemek évekig tartó gyártása során kifejlesztett mérnöki képesség – ahol a nem szabványos rögzítőelem-geometriák inkább a szabály, mint a kivételek – közvetlenül az egyedi karimás csavarprogramok megbízható végrehajtását jelentik. Az ügyfelek prototípus-mintákat kapnak teljes méret- és mechanikai tulajdonságjelentésekkel, majd a gyártási tételeket ugyanazzal az ellenőrzési szigorral, amelyet a szabványos katalóguscikkekre is alkalmaznak.
A Shanghai Soverchannel Industrial Co., Ltd. teljes termékköre túlmutat a karimás csavarokon. A vállalat szabványos és nem szabványos csavarokat, anyákat, acélmegmunkáló alkatrészeket, hegesztőalkatrészeket és összetett, speciális alakú rögzítőelemeket gyárt – így egyetlen forrásból származó beszállítóvá válik azon ügyfelek számára, akiknek több kötőelemtípusra van szükségük a teljes termékkínálatban egységes minőségirányítással. Azon autóipari és ipari ügyfelek számára, akik megtapasztalták azt a széttagoltságot és minőségi inkonzisztenciát, amely a több kis mennyiségű kötőelem-beszállító kezeléséből fakad, az egy gyártási rendszer alatti képességek e széles skálája az ellátási lánc jelentős leegyszerűsítését jelenti.
