Miért a trapézmenet-geometria az emelőcsavarok mérnöki szabványa?
Az ollós emelőcsavarrudakon használt trapéz alakú menetprofil nem egy önkényes konvenció – ez egy bizonyos mechanikai kompromisszum eredménye, amelyet a V-profilú metrikus menetek nem tudnak kielégíteni az erőátviteli alkalmazásokban. Annak megértése, hogy miért dominál a trapézprofil Jack Screws segít a mérnököknek és a beszerzési szakembereknek azonosítani a hamisított vagy rosszul meghatározott alkatrészeket, mielőtt azok elérnék a jármű vészhelyzeti eszköztárát.
Az ISO 2904 trapézmenet-szabvány 30°-os oldalszöget határoz meg, szemben a szabványos metrikus rögzítőmenetek 60°-os oldalszögével. Ez a kisebb szög három mechanikai következménnyel jár, amelyek kritikusak az emelőcsavar teljesítménye szempontjából:
- Magasabb mechanikai hatásfok: A 30°-os oldallap csökkenti a radiális erőkomponenst axiális terhelés során. A terhelés alatt működő trapéz vezérorsó 50-70%-os mechanikai hatásfokot ér el fordulatonként, szemben az egyenértékű menetemelkedésű V-menet 20-40%-ával. Az ollós emelőben ez azt jelenti, hogy a kezelő kevesebb nyomatékot veszít el a menetsúrlódás leküzdésére, és több alakul át emelőerővé a jármű terhelésével szemben.
- Nagyobb foggyökererő: A trapézmenet-keresztmetszet tövénél a szélesebb gyökérszélesség nagyobb nyírási felületet biztosít foganként. A megterhelt ollós emelő teljes kinyúlásánál keletkező hajlítónyomaték alatt ez a gyökérgeometria ellenáll a fognyírásnak – ez a meghibásodási mód a megtámasztott jármű hirtelen, ellenőrizetlen leesését okozza.
- Előrelátható önzáró: A trapézmenet spirálszöge tipikus emelőcsavar-emelkedéseknél (általában 4-6 mm-es emelkedés 16-22 mm-es átmérőnél) az átvezetési szöget az acél-acél határfelület súrlódási szöge alatt tartja. Ez biztosítja, hogy az emelő pozícióban reteszelve maradjon, amikor a kezelő elengedi a forgattyúkart – ez minden teherhordó mechanizmus biztonságkritikus tulajdonsága.

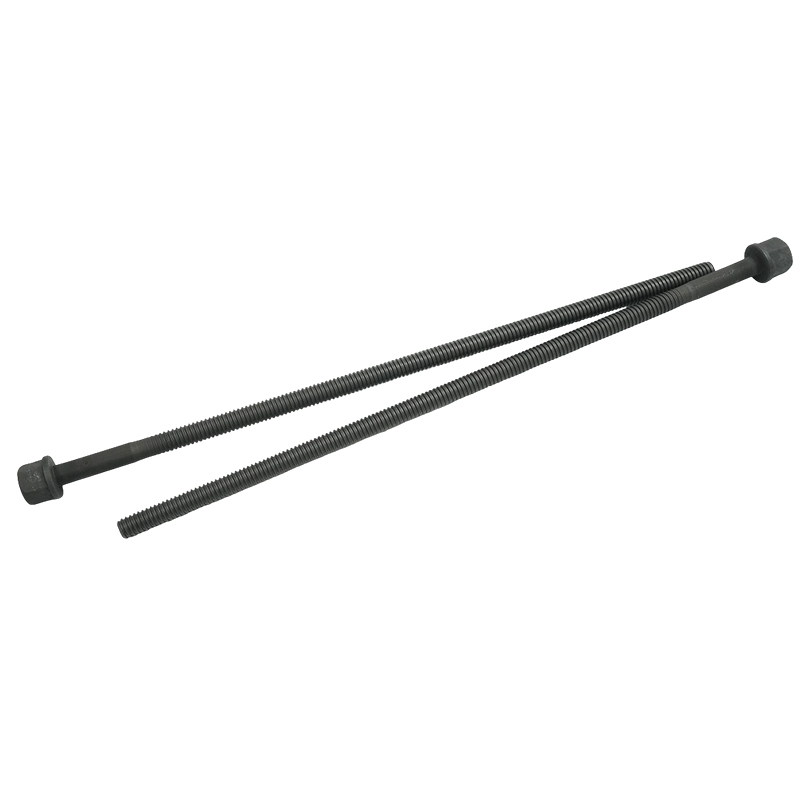

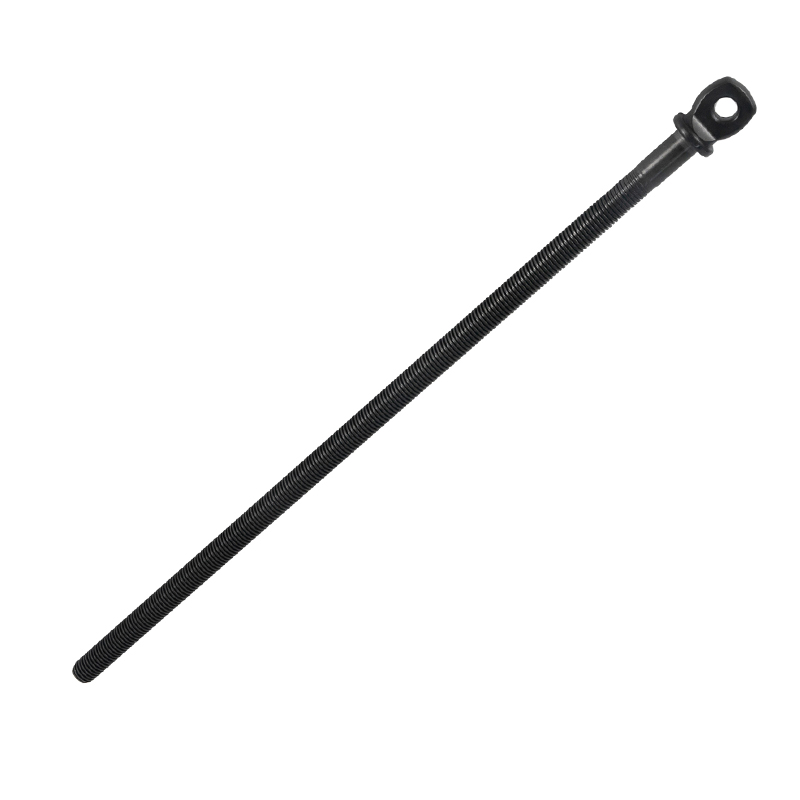

A Shanghai Soverchannel Industrial Co., Ltd. olyan trapéz alakú emelőcsavarrudakat gyárt, amelyek menetprofilját optikai komparátor méréssel és ISO 2904 szabvány szerint kalibrált menetgyűrű-mérőkkel ellenőrzik, biztosítva, hogy az oldalszög és a dőlésszög-átmérő tűrése megfeleljen az ollós emelő szerelvények funkcionális követelményeinek a 300–700 mm-es hossztartományban, valamint az autóipari ügyfeleknek szállított OEM hossztartományban.
Hengerelt vs. vágott trapézmenetek ollós emelőcsavarrudakon: melyik eljárás biztosítja a jobb kifáradási élettartamot
Mind a menethengerléssel, mind a menetvágással méretben megfelelő trapézprofilok készíthetők az ollós emelőcsavarrudakon, és mindkettőt a gyártás során előírják. Azonban az általuk hátrahagyott felszín alatti kohászati állapot alapvetően különbözik – és ez a különbség határozza meg, hogy a csavarrúd hogyan viselkedik több ezer terhelési ciklus során a szántóföldi használat során, különösen az út menti vészhelyzetekben, amikor az ollós emelőknek megbízhatóan kell működniük hónapok vagy évek tárolás után.
Folyamat-összehasonlítás: Menethengerlés vs. menetvágás az emelőcsavarokhoz
| Tulajdonság | Menetgördülés | Szálvágás |
| Gabonaáramlás a fonal gyökerénél | Folyamatos – a szálak követik a kontúrt | Megszakítva – átvágott rostok |
| Maradék feszültség a gyökérnél | Kompresszív (fáradásálló) | Szakító (fáradást elősegítő) |
| Felületi keménység a gyökérnél | 10–15 HRC vs. mag (edzett munka) | A mag keménységével egyenlő vagy az alatti |
| Fáradt élettartam (relatív) | 1,5–2× magasabb, mint a vágott szálaknál | Alapvonal |
| Felületkezelés (Ra) | 0,8–1,6 µm (simább) | 1,6–3,2 µm |
| Anyagfelhasználás | Nincs anyag eltávolítása – kiszorítva | Forgács keletkezett – elveszett anyag |
| Termelési arány | Magasabb – mennyiségi termelésre alkalmas | Alsó – prototípusokhoz és különlegességekhez alkalmas |
A gördüléssel a menetgyöknél bevezetett nyomómaradék feszültség a fárasztó fő előny. A kifáradási repedések magot képeznek és húzófeszültség hatására továbbterjednek; A gyökérnél fellépő nyomómaradék feszültség hatékonyan ellenzi ezt a repedésnyitó erőt, és meghosszabbítja a terhelési ciklusok számát az indítás előtt. Egy 2000 kg-os névleges ollós emelőcsavarrúdnál a váltakozó hajlítófeszültség teljes kinyújtásnál nem triviális – különösen a 600–700 mm-es tartományban lévő hosszabb rudak esetében, ahol az oszlop elhajlása excentrikus terhelés mellett hajlítást ad az elsődleges axiális feszültséghez. A menethengerelt rudak ennél a hossz-specifikációnál lényegesen alacsonyabb kifáradási kockázatot hordoznak, ezért az autóipari beszállítók és az OEM emelőgyártók következetesen határozzák meg a gyártási mennyiségek átfordítását.
Anyagválasztás az ollós emelőcsavarrudakhoz: Milyen 35K és 45K acél szállítható terhelés alatt
A 35K és 45K szénszerkezeti acél kiválasztása ollós emelőcsavarrudakhoz a szilárdság, a szívósság és a megmunkálhatóság szándékos egyensúlyát tükrözi, amelyet az alternatív anyagok – beleértve az alacsony szén-dioxid-kibocsátású acélt vagy ötvözeteket – nem érnek el olyan hatékonyan ebben a speciális alkalmazásban. A "K" jelölés a kínai GB/T szabványos szénacélokban (megközelítőleg AISI 1035-nek és AISI 1045-nek egyenértékű) olyan ellenőrzött kén- és foszfortartalmat jelez, amely javítja a megmunkálhatóságot, miközben fenntartja a mechanikai tulajdonságokat a kioltási és temperálási hőkezelésre, ami alkalmassá teszi ezeket a minőségeket dinamikusan terhelt erőátviteli alkatrészekhez.
Mechanikai tulajdonságok kioltó- és temperáló kezelés után
| évfolyam | Szakítószilárdság (Rm) | Hozamerősség (Rp0,2) | Megnyúlás (A%) | Keménység (HB) |
| 35 000 (Q&T) | ≥ 570 MPa | ≥ 320 MPa | ≥ 20% | 163–207 HB |
| 45K (Q&T) | ≥ 650 MPa | ≥ 380 MPa | ≥ 16% | 197–241 HB |
A magasabb, 45K széntartalom nagyobb szakítószilárdságot és folyáshatárt biztosít a hőkezelés után, így ez a preferált választás a csavarrudakhoz hosszabb hossztartományokban (500 mm felett) és magasabb terhelési kategóriákban, megközelítve a 2000 kg névleges kapacitást. A kompromisszum az enyhén csökkentett nyúlás – 16% versus 20% 35K esetén –, ami némileg alacsonyabb rugalmasságot tükröz. Az emelőcsavarrudak esetében ez jóval az alkalmazásra vonatkozó biztonsági sávon belül marad, mivel a túlterhelés esetén a domináns meghibásodási mód a menet deformációja vagy az oszlop kihajlása, nem pedig a hirtelen rideg törés, és mindkét minőség az autóipari út menti használati körülményekhez szükséges szint felett tartja az ütésállóságot.
A 35K-t gyakrabban határozzák meg a 300–450 mm-es tartományban lévő rövidebb rudaknál, ahol a hajlítási feszültség teljes kinyújtásnál kisebb, és ahol a nagyobb nyúlás jobb energiaelnyelést biztosít, ha az emelőt véletlenül túlterhelték – ez a forgatókönyv nagyobb valószínűséggel a nem professzionális útszéli használók kezében van, mint ellenőrzött műhelykörnyezetben. A Shanghai Soverchannel Industrial Co., Ltd. az ügyfél által megadott hossz- és terhelési specifikációk alapján választ ezek közül a minőségek közül, és minden egyes gyártási tétel esetében a hőkezelési keménység ellenőrzése szerepel a kimenő vizsgálati jelentésben.
Feketedés kontra horganyzás az emelőcsavarokon: korrózióvédelem a tárolási feltételeknek megfelelően
Az ollós emelő csavarrudakra alkalmazott rozsdagátló kezelés nem pusztán kozmetikai döntés. Az ollós emelő az egyik legkevésbé használt alkatrész a járművekben – jellemzően hónapokig vagy évekig érintetlenül tárolják a csomagtartóban, a pótkerék-kamrában, gyakran páralecsapódás, útsószennyeződés és a felületi oxidációt elősegítő hőmérséklet-ingadozások mellett. A tárolás során korrodálódott csavarrúd vészhelyzeti használat során beszorulhat az anyába, és pontosan akkor biztosítja a nulla emelési képességet, amikor a legnagyobb szükség van rá.
Feketítő (fekete oxid) kezelés
A feketítés egy körülbelül 1–2 µm vastagságú Fe₃O4 magnetit konverziós bevonatot hoz létre egy szabályozott lúgos oxidációs folyamat során 135–145 °C-on. Maga a bevonat gyakorlatilag nem járul hozzá méretváltozáshoz a menetprofilban – ez kritikus a trapézmeneteknél, ahol még az oldalanként hozzáadott 5–10 µm is megfeszítheti a menet illeszkedését és növelheti a működési nyomatékot. A feketítés enyhe korrózióállóságot biztosít (általában 6–12 óra semleges sópermetben az ASTM B117 szerint), és olajjal vagy viasszal kell lezárni, hogy a tartomány felső határán működjön. Költséghatékony a nagy volumenű gyártáshoz, és a jármű OEM-berendezéseként szállított emelőcsavarrudak szabványos kezelése, ahol a zárt csomagtér környezet és a gyárilag felvitt olajbevonat jóval meghosszabbítja a praktikus tárolási időt, mint amennyire a csupasz sópermetezési órák sugallják.
Cink galvanizálási kezelés
Az 5–8 µm vastagságú elektrocink bevonat lényegesen nagyobb sópermetezési ellenállást biztosít – jellemzően 72–120 órával a fehérrozsda megjelenése előtt, és 200–300 órával a vörösrozsda megjelenése előtt az alapacélon, amikor kromát passzivációs réteget viszünk fel a cinkre. Az utólagos értékesítésre vagy exportpiacokra szánt emelőcsavaros rudak esetében, ahol a tárolási környezet kevésbé ellenőrzött, mint az OEM ellátási lánc, a cink-plus-kromát rendszer lényegesen jobb hosszú távú védelmet kínál. A galvanizálásból származó mérettöbblet (körülbelül 5–8 µm felületenként) elég kicsi ahhoz, hogy a szabványos 6e trapézmenet tűrések túlméretes anyák használata nélkül is alkalmazkodjanak, ellentétben a tűzihorganyzással, amely 45–85 µm-t ad hozzá, és kompenzáló anyamenet-beállításokat igényel.
A feketítés és horganyzás közötti választás egy adott emelőcsavarrúd gyártási sorozathoz az ügyfél végfelhasználási csatornájától, a tárolási környezettől és az exportigényektől függ. A Shanghai Soverchannel Industrial Co., Ltd. mindkét felületkezelést a Nantong Jinzhai Hardware Co., Ltd. dokumentált sópermetezési tesztjei alapján kínálja, lehetővé téve az ügyfelek számára, hogy meghatározzák a megfelelő védelmi szintet, és objektív bizonyítékokat kapjanak a korróziós teljesítményről minden egyes szállítási tételnél, ahelyett, hogy csupán vizuális ellenőrzésre hagyatkoznának.
Oszlop kihajlás veszélye a hosszú emelőcsavaroknál: Hogyan hatnak egymásra a rúd hossza és a terhelés
Az ollós emelő csavarrúd teljes kinyújtásnál szerkezetileg egy karcsú oszlop nyomóterhelés alatt – nem egyszerű feszítő rögzítőelem. Ahogy a rúd hossza 300 mm-ről 700 mm-re nő, az oszlop karcsúsági aránya arányosan növekszik, és az a kritikus terhelés, amelynél a rúd oldalirányban meghajlik, a hossz négyzetének növekedésével csökken. Ez azt jelenti, hogy egy 700 mm-es rúd, minden mással egyenlő, nagyjából egynegyedével rendelkezik egy 300 mm-es, azonos keresztmetszetű rúd kihajlási ellenállásának – ezt az összefüggést az Euler-féle kihajlási képlet írja le, amely alapvetően meghatározza, hogy a hosszabb emelőcsavaros rudak miért igényelnek nagyobb átmérőt vagy magasabb anyagminőséget az egyenértékű terhelés fenntartásához.
- Effektív hossztényező: Az ollós emelőben a csavarrudat mindkét végén korlátozzák az ollókarok forgási csuklói – ez a csap-csap határfeltétel 1,0 effektív hosszúsági tényezővel (K). Ez kevésbé kedvező, mint a fix végű oszlop (K = 0,5), de kedvezőbb, mint a konzolos (K = 2,0). A kihajlás kiszámításához használt effektív hossz megegyezik a kapcsolódási pontok közötti teljes rúdhosszal, nem pedig a névleges rúdhosszal.
- Excentrikus terhelési hatás: Terepi használat során a jármű emelési pontja ritkán van tökéletesen az emelő nyereg közepén, ami olyan hajlítónyomatékot hoz létre, amely az axiális nyomóterhelésre rárakódik. Ez az excentricitás az effektív kihajlási terhelést az Euler-kritikus érték alá csökkenti. A 600–700 mm-es tartományba eső rudaknál, közel névleges terhelés mellett, a nyereg középpontjától mért 5–10 mm-es eltolása is okozhat oldalirányú elhajlást a rúd felénél, ami meghaladja az anyaghozamot – ezért a hosszabb emelőcsavarok terhelési besorolása konzervatívabb biztonsági tényezőt tartalmaz, mint az azonos átmérőjű rövidebb rudaknál.
- Útmutató az átmérő-hossz arányhoz: Az ollós emelőcsavarrudak iparági gyakorlata olyan minimális átmérő/effektív hosszúság arányt céloz meg, amely az Euler-kritikus terhelést a névleges munkaterhelés legalább háromszorosán tartja. Egy 700 mm-es effektív hosszúságú, 2000 kg-os (körülbelül 20 kN) névleges rúdnál ez általában legalább 20–22 mm névleges menetátmérőt igényel 45K acélban. Ha ennél a hossznál 16 mm-re csökkentjük az átmérőt a súly vagy a költség megtakarítása érdekében, az excentrikus terhelés melletti kihajlás elleni biztonsági tényező 2,0 alá csökken – ez elfogadhatatlan különbség a vészhelyzeti támasztóberendezések számára.
A Shanghai Soverchannel Industrial Co., Ltd. a 300–700 mm-es tartományban minden hossz-terhelés kombinációhoz az emelőcsavar rudak keresztmetszetét tervezi a menetfeszültségi terület és az oszlop kihajlási kritériumai szerint, ahelyett, hogy egyetlen átmérőt alkalmazna minden hosszon. Ez a megközelítés – amelyet a vállalat autóipari sebességváltó- és rögzítőelemek terén szerzett mély mérnöki tapasztalata támogat – biztosítja, hogy a 2000 kg-os névleges teherbírás valóban elérhető legyen teljes kinyújtásnál, és ne csak részleges löketnél, ahol kisebb a kihajlási kockázat.
Ollós emelőcsavarrudak erőátviteli hatékonyságának és működési nyomatékának specifikációja
Az ollós emelő működtetéséhez szükséges mechanikai erőkifejtést – azt a nyomatékot, amelyet a jármű utasának a hajtókarra kell kifejtenie a jármű felemeléséhez – közvetlenül a csavarrúd menethatásfoka, vezetése és súrlódási állapota határozza meg. Egy nem hatékony vagy korrodált emelőcsavar rúdja olyan nyomatékokat igényelhet, amelyek meghaladják azt, amit egy átlagos felnőtt elbír, és egy vészhelyzeti út menti szerszámot használhatatlan berendezéssé változtat. A meghajtók működési nyomatékának megértése lehetővé teszi a vásárlók és a mérnökök számára, hogy olyan emelőcsavarokat határozzanak meg, amelyek az élettartamuk alatt működőképesek maradnak, nem csak újonnan.
A szükséges működési nyomatékot meghatározó tényezők
| Tényező | Hatás a nyomatékra | Gyakorlati hatótáv |
| Menetvezetés (magasság) | Nagyobb kivezetés → kisebb nyomaték egységemelésenként, nagyobb lineáris előtolás | 4–6 mm-es osztás, jellemző a Tr16–Tr22 emelőrudakra |
| Menet súrlódási tényezője (µ) | Nagyobb µ → nagyobb nyomaték, alacsonyabb hatásfok | 0,10–0,15 (kenve) 0,18–0,25 (száraz/korrodált) |
| Menetoldali szög | 30°-os trapéz alakú, kisebb, mint 60°-os metrikus azonos terhelés esetén | 30° (ISO trapéz) vs. 60° (metrikus V) |
| Axiális terhelés | A nyomaték lineárisan növekszik a terheléssel | 0-2000 kg névleges tartomány |
| Felületi minőség | Simább felület → kisebb súrlódás → kisebb nyomaték | Ra 0,8–1,6 µm (hengerelt) vs. 1,6–3,2 µm (vágott) |
Az 1000 kg-os terhelés alatti jármű ollós emelőjénél a gyakorlati nyomatékcél általában 15–25 N·m a hajtókar foglalatánál – ez egy átlagos 400 mm-es füles villáskulccsal érhető el, körülbelül 40–60 N kézi erő alkalmazásával. Ha az emelőcsavar rúdján felületi korrózió van, amely a menet súrlódási együtthatóját 0,12-ről (enyhén olajozott, új állapotú) 0,22-re (száraz, enyhén oxidált) emeli, akkor az üzemi nyomaték ugyanazon terhelés mellett körülbelül 70-80%-kal nő, ami potenciálisan megnöveli a szükséges erőkifejtést, mint amennyit egy kisebb vázú kezelő képes elviselni valódi vészhelyzetben. Ez a mérnöki érv amellett, hogy az emelőcsavarok felületkezelésének minősége funkcionális, nem pusztán esztétikai specifikáció.
A Shanghai Soverchannel Industrial Co., Ltd. ellenőrzi az erőátvitel simaságát az ollós emelőcsavarrudakon terhelés nélküli forgásteszttel az összeillesztés során, illesztett anyákkal, így igazolja az egyenletes nyomatékot a teljes lökethosszon elakadás nélkül – ez a minőség-ellenőrzési pont, amely észleli a felületi hibákat, a menetforma eltéréseit és a menetemelkedési hibákat, amelyeket a méretellenőrzés önmagában nem észlel.
