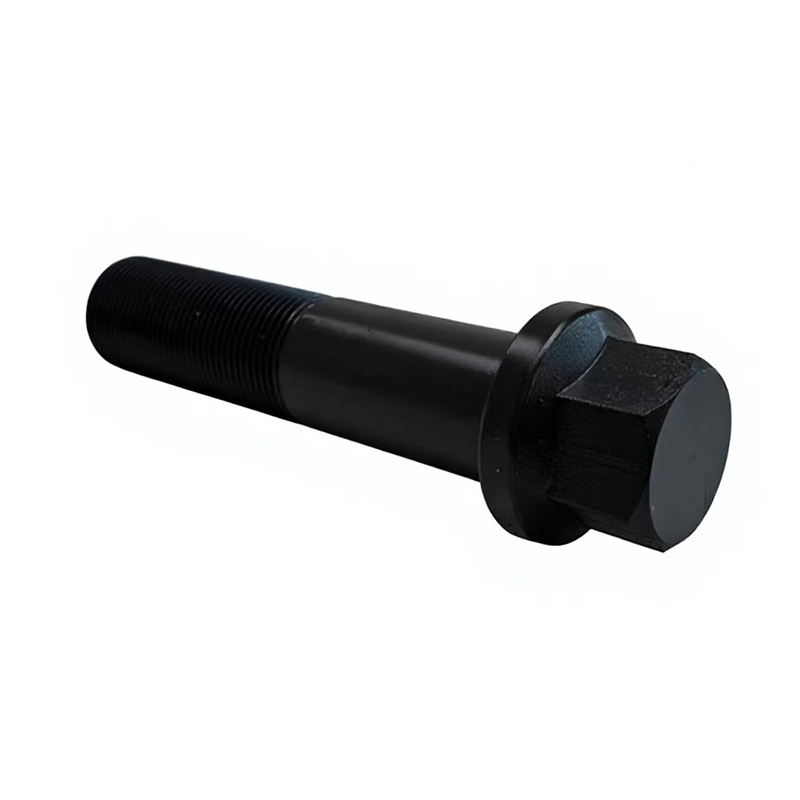

Miért Hengerfej csavarok Igényelnek nagyobb fáradtságállóságot, mint a szabványos kötőelemek

Egy tipikus dízelmotor hengere percenként 1500 és 3500 között tüzel. Minden egyes égési esemény axiális lökésszerű terhelést továbbít közvetlenül a hengerfej csavarszárán, és ez a ciklus soha nem áll le a motor teljes élettartama alatt. Ez alapvetően különbözik a szerkezeti összeállításokban használt statikus szorítócsavaroktól, ahol a terhelés állandó, ha megnyomják. A hengerfejcsavaroknak több millió hőtágulási és összehúzódási cikluson, nagyfrekvenciás vibráción és olyan pillanatnyi nyomáscsúcsokon keresztül kell kitartani az előfeszítésükön keresztül, amelyek nagy teljesítményű dízel alkalmazásoknál meghaladhatják a 200 bar-t.

A leginkább félelmetes meghibásodási mód nem az azonnali törés, hanem a fáradtság fellazulása. Idővel a mikroplasztikus deformáció a menetgyökénél fokozatosan csökkenti a csavar előfeszítését, és amint a szorítóerő a fejtömítés tömítéséhez szükséges küszöb alá esik, az égési gázok megkerülik a csatlakozást. Addigra a kár csak fokozódik: minden egyes átcsapás tovább erodálja a tömítés ülékfelületét, és a csavarszár részleges beszorulása a furatban a következő szervizintervallumot sokkal rombolóbbá teszi.

at Shanghai Soverchannel Industrial Co., Ltd. , a fáradtságállóság megközelítése az anyagválasztás szakaszában kezdődik. Ahelyett, hogy egyszerűen meghatározna egy szilárdsági fokozatot és továbblépne, a vállalat gyártóüzemének, a Nantong Jinzhai Hardware Co., Ltd.-nek a mérnöki csapata minden egyes motoralkalmazáshoz értékeli a tényleges feszültségarányt (minimális és maximális ciklikus feszültség), mielőtt véglegesítené az ötvözet- és hőkezelési protokollt. Ez az alkalmazás-első módszer az, ami elválasztja a precíziós autóipari kötőelemek gyártását az árucikk-csavargyártástól.

A nagy teljesítményű hengerfejcsavarokban használt anyagminőségek: gyakorlati összehasonlítás

Nem minden nagy szilárdságú csavar egyforma, és a hengerfejes alkalmazásoknál a minőségválasztás közvetlenül meghatározza, hogy a rögzítő túléli-e a motor nagyjavítási időszakát, vagy idő előtt meghibásodik. Az alábbi táblázat összehasonlítja a leggyakrabban megadott anyagcsoportokat:

Egyedi ötvözött acél kötőelemek gyártójaként a Shanghai Soverchannel Industrial Co., Ltd. kifejezetten Ni-Cr-Mo ötvözetből készült csavarokat tervez az ügyfél által meghatározott kémiai ablakokhoz, ahelyett, hogy egyszerűen megvásárolná a polcról kapható rudakat. Ez lehetővé teszi, hogy a bevágásérzékenységet és az edzhetőségi profilt a célcsavar átmérőjéhez és menetemelkedéséhez igazítsák, ami jelentős jelentőséggel bír a nagyobb átmérőjű (M14 és nagyobb) fejű csavarok esetében, amelyeket az energiatermelésben és a nehézgépek motorjaiban használnak.

Menetforma pontosság: Hogyan befolyásolják a tűrésosztályok a hengerfej csavarok viselkedését termikus terhelés alatt

A motor hengerfejei eltérő sebességgel tágulnak és húzódnak össze, mint az alattuk lévő blokk – például az öntöttvas blokkok alumíniumfejeinek hőtágulási eltérése nagyjából 12–14 µm/m·°C. Ez a differenciálmozgás átkerül a csavar menetébe minden alkalommal, amikor a motor hőmérséklete ciklusba lép. Ha a menet illesztése túl laza (6H/6g tűrésosztály vagy lazább), a csavar enyhe kilengést mutathat a menetfuratban, ami felgyorsítja a fáradási repedés kialakulását az első bekapcsolt menetgyöknél.

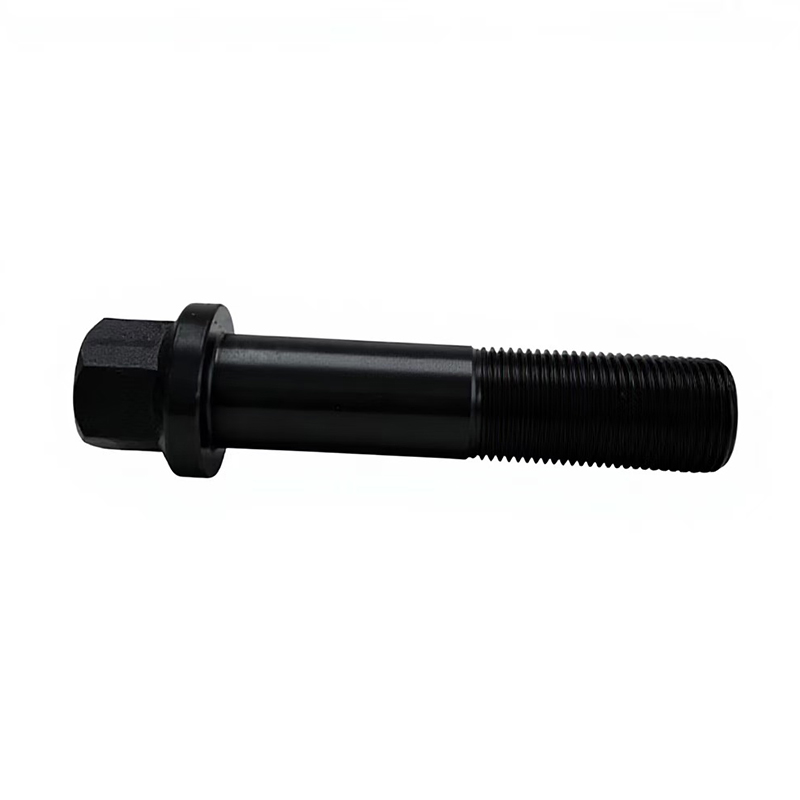

A precíziós minőségű hengerfejcsavarokat jellemzően 6H/5g vagy ennél szorosabb menettűréssel gyártják, és az igényes alkalmazásoknál köszörülési eljárást alkalmaznak annak biztosítására, hogy a menetforma geometriája ±0,003 mm-en belül maradjon a menetemelkedés átmérőjén. A karima hatszögletű csavaros formájú karimája itt is szerkezeti szerepet játszik: a nagyobb csapágyfelület a szorítóterhelést a fej alatti szélesebb gyűrűs területen osztja el, csökkentve az alumínium hengerfej öntvényfelületeibe való beágyazás ellazulását – ez az előfeszítési veszteség gyakori oka a beszerelés utáni első néhány hőciklusban.

A menetkifutás, a karima felületének a csavar tengelyére való merőlegessége és a szár egyenessége mind olyan kritikus méretparaméterek, amelyek 100%-os ellenőrzést igényelnek a motorminőségű rögzítőkön. A Shanghai Soverchannel Industrial Co., Ltd. egy teljes folyamatot lefedő ellenőrző rendszert működtet, amely ezeket a paramétereket CMM (koordináta mérőgép) ellenőrzéssel és optikai menetprofil elemzéssel lefedi, biztosítva, hogy az autóipari ügyfeleknek szállított minden csavar az utolsó mikronig megfeleljen a méretrajznak.

Nyomatéktól-hozamig vs. hagyományos nyomaték: a megfelelő meghúzási stratégia kiválasztása az alkalmazáshoz

A modern motor-összeszerelő sorok egyre gyakrabban alkalmaznak nyomaték-hozam (TTY) meghúzási protokollt a hengerfejcsavarokhoz. A koncepció: a csavart szándékosan meghúzzák a rugalmassági határán túl a műanyag tartományba, ahol enyhén megnyúlik, és nagyon egyenletes szorítóerőt hoz létre – sokkal egyenletesebb, mint a hagyományos, csak nyomatékos meghúzás, amelyet erősen befolyásol a menet súrlódási változékonysága (amely ±25%-kal képes lengő előterhelést). A TTY csavarok már ±5%-os előfeszítési változékonyságot biztosítanak.

A kompromisszum az, hogy a TTY csavarok műszakilag egyszer használatos rögzítők. Ha tartósan megnyúlt, a csavar maradék szorítóképessége a motor felújítása után veszélybe kerül. A gyakorlatban ez fontos beszerzési és szolgáltatási szempontot jelent:

• Azon OEM összeszerelő sorok esetében, ahol a csavarokat egyszer szerelik be, és soha nem távolítják el addig, amíg a motort leselejtezték, a TTY a legnagyobb méretarányú bilincsterhelési egyenletességet kínálja.
• Szerviz- és újjáépítési környezetekben – különösen a dízelmotorok és a gyakori nagyjavításon átesett építőipari gépek motorjainál – a hagyományos, nagy szilárdságú, újrafelhasználható nyomatékkal rendelkező csavarok előnyösebbek.
• Az erőművi motorok, amelyek a tervezett leállások között több ezer órán keresztül folyamatosan üzemelnek, gyakran nyomaték plusz szög protokollt használnak egy hagyományos csavarral, hogy közel TTY konzisztenciát érjenek el, miközben megőrzik az újrafelhasználhatóságot.

Ennek a megkülönböztetésnek a megértése fontos, amikor egyedi vagy speciális célú motorokhoz vásárol hengerfejcsavarokat. A Shanghai Soverchannel Industrial Co., Ltd. hagyományos, nagy szilárdságú és TTY-kompatibilis csavarokat is kínál, a meghúzási protokoll-ajánlás az egyes egyedi rögzítőelem-rendelésekhez mellékelt mérnöki csomag részeként dokumentálva.

Felületkezelés kiválasztása hengerfejcsavarokhoz korrozív és magas hőmérsékletű környezetben

A hengerfejcsavar felületkezelése két olyan funkciót lát el, amelyek néha feszültség alatt állnak: a korrózióvédelmet a tárolás és az élettartam alatt, valamint a szabályozott súrlódási együtthatót az összeszerelés során. A cinkpehelybevonat például kiváló korrózióállóságot biztosít, de drámaian megváltoztathatja a súrlódási együtthatót a foszfát-olajos bevonathoz képest – és ha az összeszerelési nyomaték specifikációját az egyik bevonathoz kalibrálták, a nyomaték értékének módosítása nélküli másikkal való helyettesítés jelentős előterhelési hibát eredményezhet.

A következő felületkezelésekkel találkoznak leggyakrabban hengerfejcsavarok alkalmazásakor:

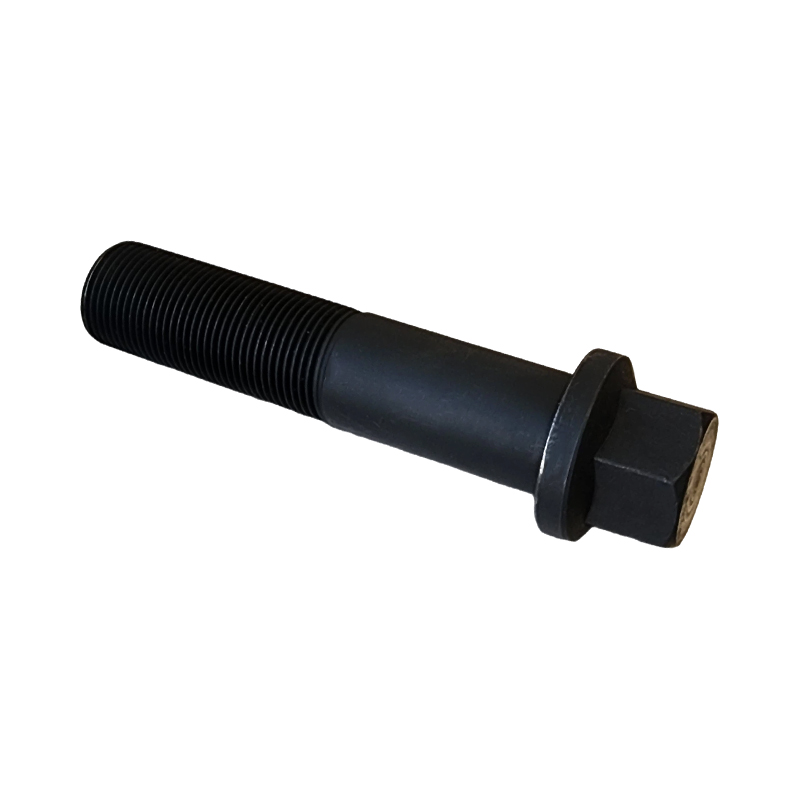

• Foszfát olaj (Dacromet bázis): Ipari szabvány a legtöbb autóipari alkalmazáshoz. Mérsékelt korrózióvédelmet biztosít, olajozott felület a következetes nyomaték-előterhelési viselkedés érdekében. A súrlódási tényező jellemzően 0,10-0,14.
• Cinkpehely (Geomet / Dacromet fedőbevonat): Kiváló sópermetezési ellenállás (480–1000 óra), RoHS-kompatibilis, nincs hidrogén ridegedés kockázata – kritikus a 12,9-es és afölötti csavarokhoz. Súrlódási tényező 0,09-0,14 fedőbevonattól függően.
• Fekete oxid: Minimális méretfelhalmozódás, megőrzi a menet pontossági tűrését, alkalmas motoron belüli környezetre, ahol a hűtőfolyadék kifröccsenése rozsdát okozhat a csupasz acélon. Csak enyhe korrózióállóságot biztosít; olajpótlást igényel.
• Tűzi horganyzott: Ritkán használják precíziós motorcsavarokhoz a menettűrést befolyásoló vastagságváltoztatás miatt. Alkalmanként látható nagy átmérőjű erőművi fejcsapokon, ahol a mérettűrés ablakai szélesebbek.
• Rozsdamentes acél (passzivált): Nincs szükség további bevonatra a szabványos motoron belüli környezetekben. Rozsdamentes acélból készült kötőelemeket gyártó cégként a Shanghai Soverchannel ausztenites és duplex minőségeket tud szállítani tengeri vagy magas páratartalmú erőművi környezetekhez.

Nem szabványos hengerfejcsavar konfigurációk: amikor a polcról kapható rögzítők nem választhatók

Az OEM motortervek egyre inkább eltérnek a katalógus csavarkonfigurációitól, hogy optimalizálják a súlyt, a csomagolási helyet vagy az összeszerelési ciklusidőt. Az automatikus szerelősorba történő beszereléshez vezetőcsapot integráló csavar, vagy csökkentett átmérőjű derékrésszel rendelkező fejcsavar, amelyet szabályozott rugalmas elemként (sztreccscsavar) terveztek, nem lehet beszerezni a rögzítőelem-elosztó polcáról – ezek precíziós tervezésű alkatrészek, amelyek megmunkálási és kohászati ​​képességekkel rendelkező gyártópartnert igényelnek.

A modern motorfejcsavaroknál előforduló gyakori nem szabványos konfigurációk a következők:

• Változó átmérőjű összetett szárcsavarok a szár hossza mentén a speciális merevség beállításához
• Csavarok beépített olajjáratokkal vagy üreges szárral a kenési kör integrációjához
• Kombinált tőcsavaros hibrid konfigurációk, amelyeket nagy lökettérfogatú erőművek dízelmotorjaiban használnak
• Pontosan köszörült tömítőfelületű csavarok a karima alatt a tömítés nélküli fém-fém tömítésekhez
• Peremgeometriák elfordulásgátló tulajdonságokkal a robotszerszám nélküli összeszereléshez

A Shanghai Soverchannel Industrial Co., Ltd. nem szabványos képességét kifejezetten a piac ezen szegmensének kiszolgálására építette ki. A K+F-et, a gyártást és az értékesítést integráló gyártóként a vállalat a nem szabványos csavarok fejlesztését a kezdeti rajz áttekintésétől a prototípus érvényesítéséig a tömeggyártásig végzi – ugyanazt a minőségi rendszert alkalmazva az ügyfél egyedi specifikációira, mint bármely szabványos termékre.

Milyen minőség-ellenőrzési ellenőrző pontok számítanak valójában a hengerfejcsavar tételek elfogadásához?

A hengerfejcsavarok ellenőrzése egy motor-összeszerelő üzemben szigorúbb, mint az általános rögzítőelemek esetében – és ennek jó oka van. Egyetlen tűréshatáron kívüli csavar, amely átmegy a bejövő ellenőrzésen és a fejbe kerül, olyan motorhibát okozhat, amelyre csak több ezer üzemórával később derül fény, jelentős garanciális költségek mellett. A következő minőségellenőrzési pontok azok, amelyek megkülönböztetik a megbízható hengerfejcsavar-szállítót a versenyképes, de kockázatos árútól:

A Shanghai Soverchannel Industrial Co., Ltd. teljes körű nyomon követhetőséget biztosít a nyers rudaktól a kész csavarokig, a hőtanúsítványok archiválása gyártási tételenként. Az IATF 16949-hez igazodó minőségi dokumentációt igénylő autóipari ügyfelek számára a vállalat teljes PPAP (gyártási rész jóváhagyási folyamat) dokumentációs csomagokat biztosít, beleértve a méretjelentéseket, az anyagtanúsítványokat és az ellenőrzési tervreferenciákat.
