Mi különbözteti meg az ASTM A193 B7-et más nagy szilárdságú menetes rudaktól
ASTM A193 B7 menetes rudak króm-molibdén ötvözött acélból (Cr-Mo, jellemzően 4140 vagy 4142) készülnek, majd lehűtik és megeresztik, hogy elérjék a 125 ksi (862 MPa) minimális szakítószilárdságot 2½ hüvelyk átmérőig. Ez a hőkezelési követelmény az, ami alapvetően megkülönbözteti a B7-et az olyan árukategóriáktól, mint a SAE Grade 5 vagy a 8.8-as metrika – mindkettő használhat sima szénacélt az ötvözettartalom nélkül, amely a nagyobb keresztmetszetek mélyedzhetőségéhez szükséges. Ha egy menetes rúd átmérője meghaladja az 1 hüvelyket, a B7 Cr-Mo kémiája biztosítja, hogy a rúd magja ugyanolyan keménységet és szilárdságot érjen el, mint a felület, míg az azonos méretű sima szénacél rudak magkeménysége gyakran jelentős csökkenést mutat a kioltó- és temperáló kezelés után.
Az ASTM A193 specifikáció a B7-et három átmérő alapú alcsoportra bontja, amelyeknek külön minimális mechanikai követelményei vannak. Ezeknek a különbségeknek a megértése alapvető fontosságú, amikor nagy terhelésű karimás csatlakozásokhoz vagy nyomástartó edényes csapos alkalmazásokhoz használunk rudakat:
| Átmérő tartomány | Min. Szakítószilárdság | Min. Hozamerősség (0,2%-os eltolás) | Min. Megnyúlás | Max. Keménység |
| ≤ 2½ hüvelyk (63,5 mm) | 125 ksi (862 MPa) | 105 ksi (724 MPa) | 16% | 35 HRC |
| 2½-4 hüvelyk | 115 ksi (793 MPa) | 95 ksi (655 MPa) | 16% | 35 HRC |
| 4-7 hüvelyk | 100 ksi (690 MPa) | 75 ksi (517 MPa) | 18% | 35 HRC |
ASTM A193 B7 mechanikai tulajdonságok követelményei átmérőtartományonként
A nagyobb átmérőkre vonatkozó csökkentett tulajdonságok nem jelentenek kompromisszumot a minőségben – a hőkezelés fizikai korlátait tükrözik nagy keresztmetszetekben, és szándékosan építették be a specifikációba, hogy a mérnökök elméleti értékek helyett ellenőrzött, elérhető tulajdonságokra hagyatkozhassanak. A Shanghai Soverchannel Industrial Co., Ltd. ASTM A193 B7 menetes rudakat gyárt teljes nyomon követhetőségi dokumentációval, biztosítva ezzel, hogy minden egyes gyártási tétel megfeleljen a megfelelő átmérőjű alcsoport követelményeinek, és hiteles malomvizsgálati jelentéseket mellékelnek.

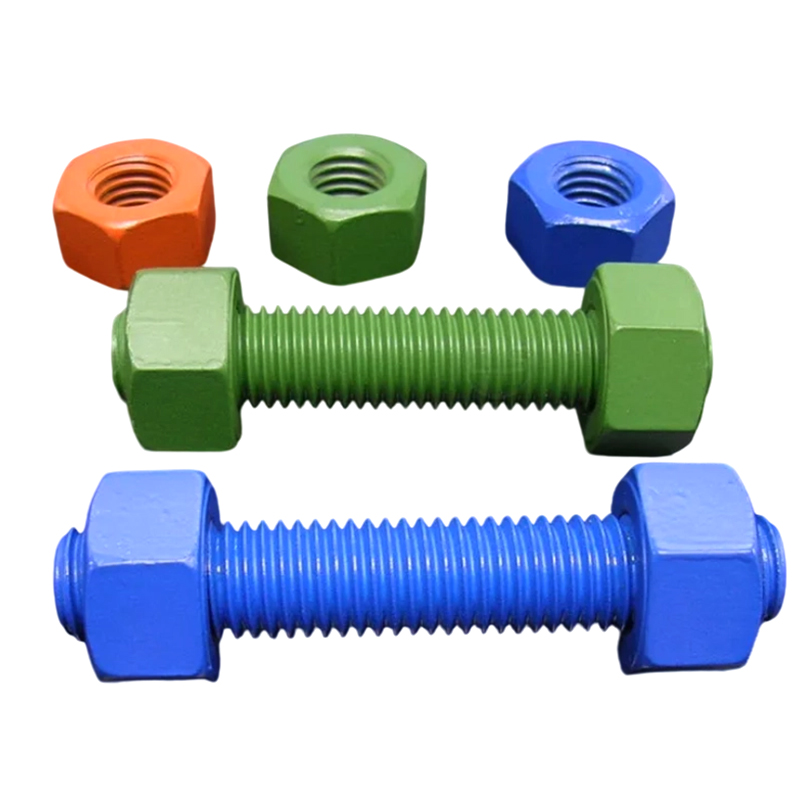

A B7 menetes rudak megfelelő anyapárosítása: Miért az A194 2H a szabvány, és mikor kell eltérni
A teljesen megterhelt ASTM A193 B7 menetes rúdszerelvény csak annyira megbízható, mint a hozzá párosított anya. Az ASTM A194 Grade 2H által meghatározott szabványos csatlakozó anya közepes széntartalmú acélból készült nehéz hatlapú anya, 175 ksi terhelési feszültséggel – szándékosan nagyobb, mint a B7 rúd minimális folyáshatára. Ez biztosítja, hogy egy szerelvény túlnyomatéka esetén a rúd engedjen először (jobban észlelhető és helyreállítható meghibásodási mód), nem pedig az anya lecsupaszítása, ami katasztrofális lehet, és nehéz lehet diagnosztizálni a szigetelés alatt vagy az eltemetett karimákban.
Vannak olyan speciális működési feltételek, ahol az A194 2H anyák nem a legjobb választás, és más minőségeket kell fontolóra venni:
- Kriogén szolgáltatás (-50 °F / -46 °C alatt): Előnyben részesítjük az A194 4-es vagy 7-es osztályú anyákat, amelyek ötvözött acélból készülnek, és alacsony hőmérsékleten is jobb ütésállósággal rendelkeznek. Az A194 2H szénacél kriogén hőmérsékleten gyorsan elveszíti alakíthatóságát, és felcsavarozott terhelés hatására rideg törést mutathat.
- Magas hőmérsékletű szolgáltatás (800 °F / 427 °C felett): A B7 rúd e küszöb felett kezd elveszíteni erejét a martenzit mikrostruktúra temperálása miatt. Ilyen esetekben a teljes rögzítőrendszert B16-os rúdra (vanádiummal ötvözött acél) kell frissíteni, A194 Grade 4 vagy 7M anyákkal párosítva, nem egyszerűen az anyát helyettesítve.
- Rozsdamentes acélt igénylő korrozív környezet: A B7 rúd A194 8M (316 SS) anyával való párosítása galvánpárt hoz létre agresszív kloridos környezetben. Ha az alkalmazás rozsdamentes vasalat igényel, akkor a rudat és az anyát is ugyanarra az ötvözetcsaládra kell frissíteni a galvanikus potenciál minimalizálása érdekében.
- Karimás csatlakozások szabályozott csavarterhelést igényelnek: Nyomatékvezérelt vagy feszültségjelző alátétek használatakor az anya csapágyfelületének súrlódási tényezőjének meg kell egyeznie a nyomaték-feszültség táblázatban szereplő kenési feltételezéssel. A nehéz viaszos vagy PTFE-bevonatú A194 2H anyák jelentősen eltolják a K-tényezőt – mindig ellenőrizze az anya felületkezelését a meghúzási eljárással szemben.
Ezeknek a párosításoknak a megértése megakadályozza azt a gyakori beszerzési hibát, hogy B7 rudakat és általános metrikus anyákat rendelnek egyszerűen azért, mert össze vannak csavarozva – a menetforma kompatibilitása nem jelenti a mechanikai teljesítmény vagy biztonsági tényezők kompatibilitását.

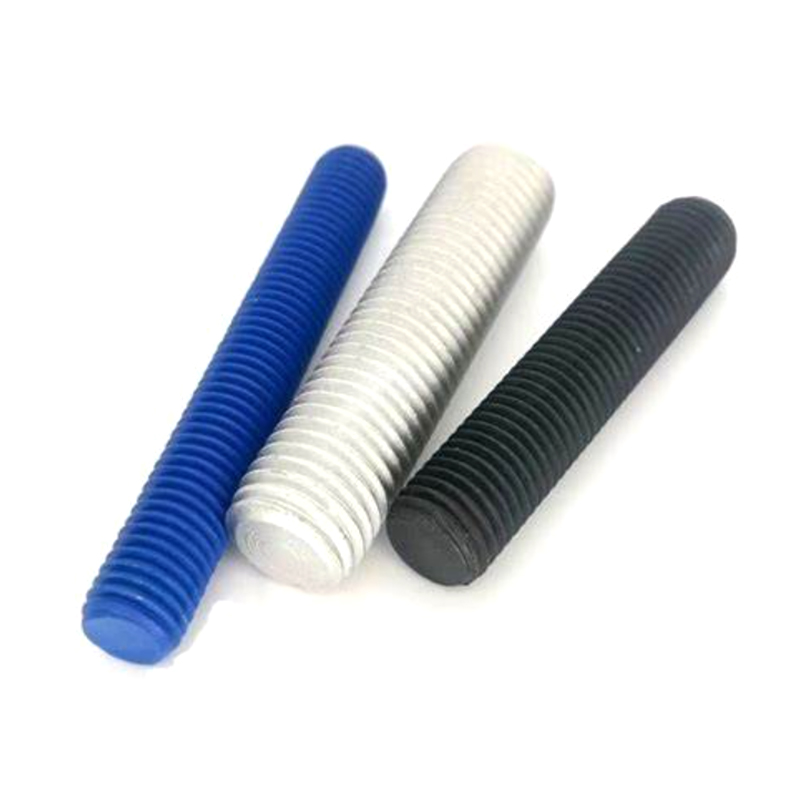

Hidrogén ridegedés kockázata a B7 rudaknál: olyan felületkezelési lehetőségek, amelyek elkerülhetik
A 32 HRC feletti keménységű, nagy szilárdságú kötőelemek érzékenyek a hidrogén ridegségre (HE) – ez a jelenség, amikor az atomos hidrogén az acélrácsba diffundál galvanizálás vagy savas pácolás során, és tartós húzóterhelés mellett késleltetett törést okoz. Az ASTM A193 B7 menetes rudak, amelyek akár 35 HRC-t is elérhetnek, pontosan a veszélyeztetett zónában helyezkednek el. Ez teszi a korrózióvédő bevonat kiválasztását kritikus mérnöki döntéssé, nem csupán esztétikai vagy költségmegfontolást.
A galvanizált cinket, bár széles körben használják kisebb szilárdságú kötőelemeknél, jelentős hidrogén keletkezik a bevonatfürdő folyamata során. Még sütés utáni ridegség-mentesítő kezelés esetén is (jellemzően 4 óra 375–400 °F / 190–204 °C-on a bevonatolás utáni 4 órán belül, az ASTM B633 előírásai szerint) a maradék hidrogén megmaradhat a nagy igénybevételnek kitett területeken, például a szálgyökereknél, ami a telepítés után napokkal vagy hetekkel repedéshez vezethet. A B7-es rudak esetében a következő felületkezelések általában biztonságosabb alternatívák:
- Mechanikus horganyzás (ASTM B695): A cinkrészecskék mechanikusan, elektrokémiai reakció nélkül kerülnek a felületre, így a hidrogéntermelési lépés teljesen megszűnik. A bevonat vastagsága egyenletes, és a menettűrések körülbelül 3A osztályú illeszkedésig fenntarthatók.
- Dacromet / geometria (cink-alumínium pelyhes bevonatok): Centrifugálással vagy szórással 300°C körüli kikeményedési hőmérsékleten alkalmazva ezek a bevonatok nem járnak savas pácolással és elektrokémiai hidrogéntermeléssel. A rétegszámtól függően 480–1000 órányi sópermetezési ellenállást biztosítanak, és széles körben elterjedtek az autóipari és petrolkémiai alkalmazásokban.
- Tűzihorganyzás (ASTM A153): Megfelelő szabályozás mellett elfogadható a B7 rudak esetében, de gondos hőmérséklet-szabályozást igényel – ha a cinkfürdő hőmérséklete miatt a rúd eléri az ötvözött acél megeresztési tartományát (általában 400 °F / 204 °C felett), akkor a mechanikai tulajdonságok romolhatnak. A bemerítés utáni centrifugálás elengedhetetlen a menettel való feltöltődés elkerülése érdekében.
- PTFE / fluorpolimer száraz filmbevonatok: Konzisztens, alacsony súrlódású felületeket biztosítanak, amelyek ideálisak nyomatékvezérelt szerelvényekhez, ahol kiszámítható K-tényezőre van szükség, nulla HE kockázattal. A vastagság jellemzően 15-25 µm, és elhanyagolható átmérőváltozást okoz.
A Nantong Jinzhai Hardware Co., Ltd.-ben – a Shanghai Soverchannel Industrial Co., Ltd. gyártóüzemében – a nagy szilárdságú rudak felületkezelésének kiválasztását a mérnöki felülvizsgálati folyamat részeként kezelik, és a gyártás megkezdése előtt minden bevonási lehetőséget értékelnek az ügyfél működési környezete, nyomatékolási módszere és szabályozási követelményei alapján.
Mérettűrések és menetellenőrzési módszerek ASTM A193 B7 menetes rudak számára kritikus kötésekben
Ellentétben a szerkezeti csavarokkal, amelyeknél a rögzítőelem geometriája nagyrészt szabványos, a nyomástartó berendezésekben vagy csővezeték-karimákban használt ASTM A193 B7 menetes rudak szigorúbb ellenőrzésnek vannak kitéve, mivel gyakran egyedi darabolásúak, kétvégű menetesek vagy nem szabványos végelemekkel készülnek. Ezen rudak méretbeli eltérései – különösen a menetemelkedés átmérője, az egyenesség és a végszögletesség tekintetében – közvetlenül a csavarok terhelésének egyenetlen eloszlását eredményezhetik a karimán, ami szivárgási utak kialakulásához vezet, amelyeken a hőciklus fokozatosan romlik.
Menetemelkedés átmérőjének ellenőrzése
A B7 rúdon lévő külső menet emelkedési átmérőjének az ASME B1.1 (egyesített menetek esetén) vagy az ASME B1.13M (metrikus menetek esetén) által meghatározott tűréstartományon belül kell lennie. A Go/No-Go gyűrűmérők a gyártási padló szabványa a megfelelő/nem megfelelő ellenőrzéshez, de az ASME PCC-1 vagy azzal egyenértékű felcsavarozási eljárás alá tartozó kritikus kötéseknél a emelkedési átmérő 3 vezetékes mérését használják a tényleges számérték meghatározásához. Ez a módszer három ismert átmérőjű huzalt helyez a menethornyokba, és mikrométerrel megméri a huzal feletti távolságot, majd a megfelelő huzalmérési állandót alkalmazza a menetemelkedés átmérőjének visszaszámításához. Ez időigényesebb, mint a mérőműszer ellenőrzése, de objektív mérési adatokat biztosít, amelyek beépíthetők az ellenőrzési jegyzőkönyvekbe.
Egyenességi és végszögletességi tűrés
Az ASTM A193 nem határozza meg közvetlenül a rúd egyenességét; A menetes rúd egyenességi tűréshatárait az ASME B18.31.2 szabályozza hüvelykes sorozatú rudak esetében, amely szabványos rudak esetében a maximális ívet 1/8 hüvelyk/3 láb hosszban határozza meg. A karimás csatlakozásoknál a végfelhasználó mérnöki szabványa gyakran szigorúbb egyenességi követelményeket ír elő – az általános küszöbérték 0,010 hüvelyk per láb a rúdhosszon. A végszögletesség (a végfelület merőlegessége a rúd tengelyére) befolyásolja, hogy az anya csapágyfelülete milyen egyenletesen terheli a karimát; A nem négyzet alakú végek hatékonyan csökkentik az érintkezési felületet és olyan hajlítónyomatékokat hoznak létre, amelyek növelik a rúd névleges húzófeszültségét.
Az igényes ipari alkalmazásokhoz szükséges precíziós rögzítőelemek gyártásában tapasztalt gyártóként a Shanghai Soverchannel Industrial Co., Ltd. teljes folyamatú méretellenőrzést hajt végre, amely magában foglalja a menetmérő ellenőrzését, az egyenességmérést és a keménységellenőrzést az ASTM A193 B7 menetes rudak minden tételén – így biztosítva az ügyfelek számára a szükséges vizsgálati adatokat, hogy megfeleljenek a holdpoint auditok teljesítésének.
