Hogyan sokszorozza meg a keresztgeometria a nyomatékkimenetet: A fizika a kereszt alakú csavarkulcs mögött

Meghatározó mechanikai előnye a kereszt alakú füles kulcs Az L-alakú vagy egyenes fogantyús kialakítások felett a kétoldali karszerkezet. Ha mindkét kéz egyszerre fogja meg az ellentétes kart, és ellentétes irányba tolja, a kar tényleges hossza megduplázódik egy azonos karhosszúságú egykarú szerszámhoz képest. A mindkét oldalon 300 mm-es karokkal rendelkező keresztkulcs ugyanazt a nyomatékot adja, mint egy 600 mm-es egykarú rúd – anélkül, hogy a túlméretezett egyenes csavarkulcs kínos elérési vagy egyensúlyi problémái lennének.

A keresztkonfiguráció lehetővé teszi a "pörgés" technikát is, ahol a felhasználó megfogja az egyik vízszintes kart, és az egész szerszámot kerékként forgatja, miután az anyát először meglazították. Ez jelentősen felgyorsítja az anyák eltávolítását és visszaszerelését az L-alakú csavarkulcshoz szükséges racsnis mozgáshoz képest. Az időzített próbák során a tapasztalt technikusok 30–40%-kal gyorsabban tudják eltávolítani és visszaszerelni az öt füles anyából álló teljes készletet egy kereszt alakú füles csavarkulccsal, mint egy ezzel egyenértékű L alakú szerszámmal – ez mérhető hatékonyságnövekedés a flottakarbantartás és a közúti segítségnyújtás terén, ahol az idő közvetlen költséget jelent.

Négy aljzatos konfigurációs stratégia: Hogyan határozzuk meg a csatlakozóaljzat-kombinációkat a maximális járműlefedettség érdekében

A kereszt alakú füles csavarkulcs akár négy foglalattal rendelkezik – egy-egy a kar végén –, így a foglalatkombináció kiválasztása az egyetlen legkövetkezményesebb specifikációs döntés az utángyártott és a flottabeszerzés során. A rosszul megválasztott kombináció jól lefedi az egyik járműosztályt, és mindenhol hiányt hagy maga után; a jól megtervezett kombináció egyetlen szerszámot valódi univerzális megoldássá varázsol egy vegyes flotta számára.

A leghatékonyabb négyaljzatos kombinációk két alapelvre épülnek: egy járműosztályon belül a szomszédos méretlépcsők lefedésére és két különböző járműosztályra egy szerszámban. Az alábbi táblázat szemlélteti a gyakori kombinációs stratégiákat és az általuk kiszolgált flottákat:

Szintén gyakoriak és olcsóbbak a csak két foglalatmérettel rendelkező keresztkulcsok – egy-egy mindkét szemben lévő karon –, de a szerszám sokoldalúságát két járműosztályra csökkentik. Az OEM készlet-alkalmazások esetében, ahol a jármű egyetlen ismert méretű füles anyával rendelkezik, gyakran a legköltséghatékonyabb specifikáció a megfelelő méretű kétfoglalatú keresztkulcs, valamint egy közös szomszédos méret. Utánpiaci értékesítés esetén a négy foglalatos konfigurációk szerény felárral rendelkeznek, de jelentősen kiszélesítik a potenciális vásárlói kört.

Miért előnyös a terepjárók, pickupok és kisteherautók kifejezetten a kereszt alakú csavarkulcs előnyei?

A kereszt alakú füles villáskulcs SUV-okhoz, kisteherautókhoz és kisteherautókhoz való alkalmassága nem pusztán a foglalat méretétől függ – ezt ezen járművek füles anyáinak nyomaték-specifikációi határozzák meg, amelyek meghaladják azt, amit a legtöbb L-alakú vagy egyenes markolatú csavarkulcs túlzott fizikai erőfeszítés nélkül megbízhatóan tud nyújtani. A forgatónyomaték-rés megértése megmagyarázza, miért a keresztkonfiguráció a gyakorlati alapértelmezés ezekben a járműosztályokban.

Tipikus OEM füles anya nyomaték specifikációk járműosztályonként:

• Kompakt személygépkocsik: 80–110 Nm – normál körülmények között normál L-alakú villáskulccsal kezelhető.
• Középkategóriás szedánok és ferdehátúk: 100–130 Nm – a kényelmes L-alakú használat felső határán; a keresztkulcs észrevehetően csökkenti az erőfeszítést.
• SUV-k és MPV-k: 120–160 Nm – ahol a keresztkulcs kétoldali nyomatéka a kényelemről a gyakorlati szükségletre tolódik el az átlagos erősségű felhasználók számára.
• Pickup teherautók: 140–200 Nm – a speciális teherautó-specifikus villáskulcs keresztirányú elrendezése és hosszabb karhossza lehetővé teszi az anyák eltávolítását ütőszerszámok nélkül.
• Kisteherautók és kishaszonjárművek: 160–250 Nm – a csúcson még a keresztkulcs is előnyös a hosszabb karnak vagy a cheater kiterjesztésnek; ebben a tartományban a teleszkópos keresztkulcsok jelentős értéket adnak.

A nyomatékon túl ezekben a járműtípusokban általában nagyobb a korróziónak kitett füles anyák – a terepen közlekedő kisteherautók, a part menti szállítási útvonalakon használt kisteherautók, a téli útsóban áthajtott SUV-k. A beszorult anya, amely több éven át korrodálódott a csapon, ütéstörést igényel, ahol az egyik keresztkaron történő gyors lefelé ütés olyan ütőerőt hoz létre, amelyet egy folyamatosan nyomott L-kulcs nem képes megismételni. A megfelelően kovácsolt kereszt alakú füles kulcs tömege és merevsége hozzájárul ehhez az ütéstörő képességhez.

Karhossz aszimmetria és középső csatlakozási geometria: mérnöki részletek, amelyek elválasztják egymástól a minőségi keresztkulcsokat

Távolról nézve minden kereszt alakú füles kulcs szerkezetileg hasonlónak tűnik. A hosszú távú teljesítményt meghatározó mérnöki különbségek két területen összpontosulnak: a karhossz-arányok és a középpont geometriája a két rúd metszéspontjában csatlakozik.

Karhosszú kialakítás

A legtöbb keresztkulcs azonos hosszúságú karokat használ – jellemzően 280–350 mm-es karonként az utas/terepjáró-szerszámokon, és 380–420 mm-ig terjed a nagy teherbírású haszongépjárművek esetében. Egyes kialakítások szándékosan eltolják a karok hosszát, hogy javítsák a hasmagasságot, amikor alacsony kerékjárati hasmagasságú járműveken dolgoznak, vagy hogy optimalizálják a forgó mozgást az anya gyorsabb lefutása érdekében. Az aszimmetrikus kar kialakítás precízebb kovácsolási szerszámokat és szűkebb hossztűréseket igényel (±2 mm standard; jobb gyártók tartása ±1 mm), hogy biztosítsa a kiegyensúlyozott érzetet forgás közben. A kiegyensúlyozatlan karok miatt a szerszám megremeg, amikor pörög, lelassítja az anya lefutását és növeli a csukló fáradását.

Központ Csatlakozás Építés

A keresztközéppont az egész szerszám legnagyobb feszültségű pontja – a hajlítónyomatékok mindkét terhelési tengelyről egyszerre konvergálnak oda. Az iparban három építési módot alkalmaznak, jelentősen eltérő teljesítményprofilokkal:

• Egyrészes kovácsolt kereszt: Az egész szerszámot egyetlen acéldarabból kovácsolták. Maximális szerkezeti integritás a középpontban; nincs közös hibája. Magasabb szerszámköltség, de előnyben részesített módszer professzionális és nagy igénybevételű alkalmazásokhoz.
• Kétrúd hegesztett kereszt: Két egyenes rúd hegesztett merőleges középpontokban. A hegesztés minősége a kritikus változó – a teljes áthatoló varrat megfelelő előmelegítéssel és hegesztés utáni hőkezeléssel elfogadhatóan teljesít; az alul áthatolt hegesztési varrat fáradási tönkremeneteli pontot jelent ismételt nagy nyomatékú használat során.

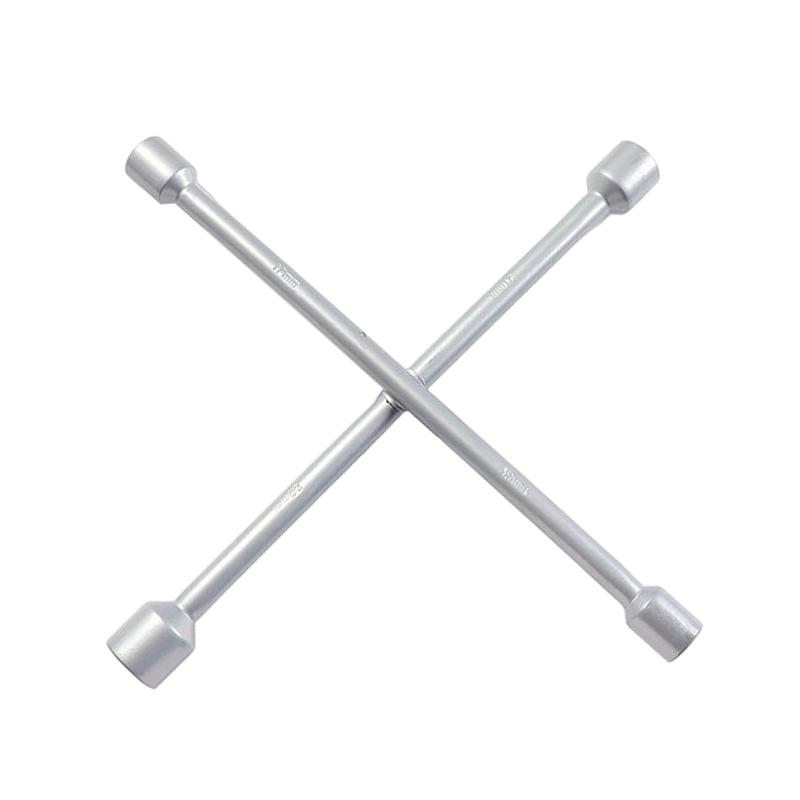

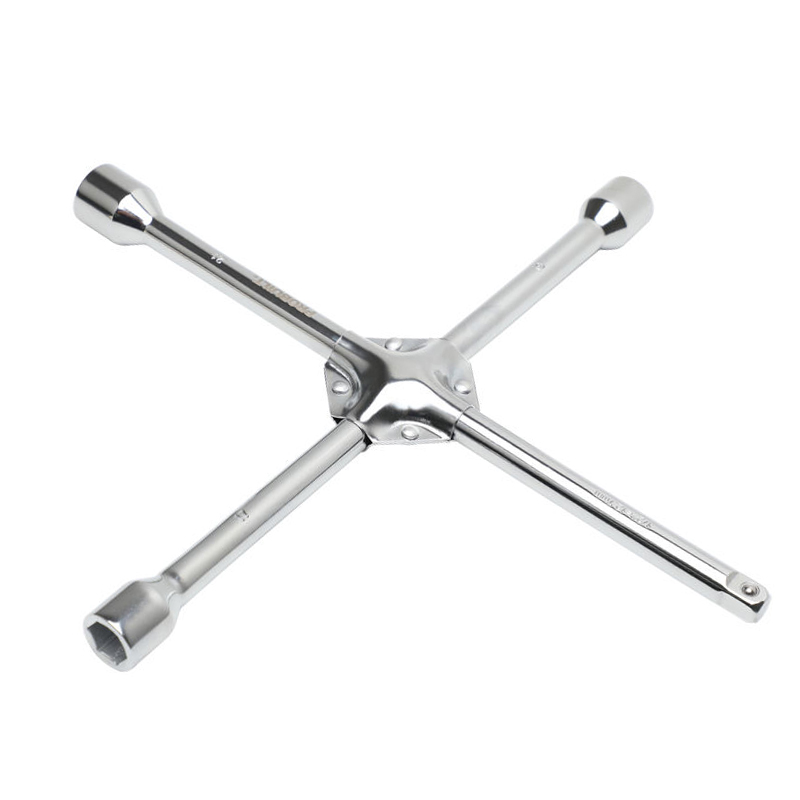

• Csavarozott vagy préselt szerelvény: Gyakori az olcsó fogyasztói eszközökben; a leggyengébb opció nagy nyomaték mellett. Elfogadható könnyű teherbírású személygépkocsi anyákhoz (120 Nm alatt); nem ajánlott SUV-okhoz vagy haszonjárművekhez.

A Nantong Jinzhai Hardware Co., Ltd.-n keresztül működő Shanghai Soverchannel Industrial Co., Ltd. teljes folyamat-ellenőrzést alkalmaz, amely magában foglalja a hegesztési varrat minőségének középponti ellenőrzését és a karhossz-szimmetria méretellenőrzését – ez különösen fontos az OEM- és exportvevők számára, ahol a helyszíni visszaküldés költséges és a nyomon követhetőségi követelmények szigorúak.

Erőeloszlás a keresztmintán: Miért védi az egyenletes terhelés mind a szerszámot, mind a rögzítőelemet

Az "egyenletes erőeloszlás" kifejezés, amelyet a kereszt alakú füles csavarkulcsra alkalmaznak, két különálló jelenségre utal, amelyeket érdemes elkülöníteni: a fogási erő eloszlását a kezelő két keze között, valamint az érintkezési erő eloszlását a foglalat falai és a füles anyák felületei között. Mindkettő számít, és mindkettőt befolyásolja a szerszám geometriája oly módon, hogy a gyengébb minőségű tervek figyelmen kívül hagyják.

Ha mindkét kéz egyenlő és ellentétes erőt fejt ki a keresztirányú csavarkulcs vízszintes karjaira, a foglalatban keletkező nyomaték mindkét hozzájárulás összege – nulla nettó hajlítónyomatékkal, amely a dugattyú-anya interfészre továbbítódik. Ez a legfontosabb előnye az egykarú szerszámokkal szemben: az egykarú csavarkulcs mind a nyomatékot, mind a hajlítónyomatékot átadja a rögzítőelemnek, ami kibillentheti az aljzatot a tengelyről, és egyenetlen felületi érintkezést eredményezhet az anya hatlapjával. Magas nyomatéknál ez a tengelyen kívüli terhelés indítja el az anya saroklekerekítését.

A dugó-anya felületen az erőelosztás minősége három tényezőtől függ:

• Aljzat furat profilja: A hatpontos (hatpontos) aljzatok a lapos felületekre koncentrálják az érintkezést, egyenletesen elosztva az erőt az arc szélességében. A tizenkét pontos (bi-hex) aljzatok 30°-os eltolási pontokon kapcsolódnak be, és gyorsabban kapcsolódnak, de kevésbé egyenletesen osztják el az erőt nagy nyomatékok esetén – ez egy lényeges kompromisszum a SUV-k és kisteherautók szoros anyákhoz.
• Aljzatfal párhuzamossága: A kúpos foglalatfalak (ahol a furat valamivel szélesebb a szájnál, mint az alsó rész) koncentrált érintkezést hoznak létre az anya sarkainál, nem pedig elosztott arcérintkezést. Ez a precíziós szerszámok gyártási hibája, de néha szándékos költségcsökkentési lépés az alacsony minőségű gyártás során.
• Felületi keménység egyezés: A füles anya anyagánál lényegesen keményebb foglalat (gyakran edzett szerszámacél foglalatok használatakor puha horganyzott OEM anyákon) beleharaphat az anyák felületébe, és az eltávolításkor a foglalat beragad. A hüvelykeménység HRC 38–45 tartományban történő megadásával elkerülhető a foglalat túlzott kopása és a rögzítőelem túlzott jelölése.

Kereszt alakú csavarkulcskar felület és markolat: Ergonomikus specifikációk, amelyek befolyásolják a valós használhatóságot

A kereszt alakú csavarkulcsot ritkán ideális körülmények között használják – esőben az út szélén, télen hideg garázspadlón, nedves vagy olajos kezek esetén. A kar kivitelezése és a markolat kialakítása közvetlenül befolyásolja, hogy a szerszám biztonságosan és hatékonyan használható-e ilyen körülmények között, ennek ellenére ezek az abroncskulcsok beszerzésének leggyakrabban alul meghatározott szempontjai közé tartoznak.

Csupasz acél karok

A felületkezelt csupasz acélkarok (feketített, horganyzott vagy E-bevonatú) a legkönnyebb és leggyakoribb konstrukció. A korlát a tapadás: a sima acélkarok nedvesen csúszóssá válnak, ami növeli a kezek megcsúszásának valószínűségét nagy nyomaték hatására. Azoknál az OEM vészkészleteknél, ahol a kulcsot ritkán és kellően ellenőrzött körülmények között használják, a csupasz acél elfogadható. A rendszeres használatra vagy kereskedelmi karbantartásra szánt szerszámoknál érdemes további markolat jellemzőket megadni.

recézett vagy texturált karok

Az egyes karok fogási zónájában megmunkált, keresztben sraffozott recés 40–60%-kal növeli a tenyérrel szembeni súrlódást a sima acélhoz képest, a szabványos csúszásállósági vizsgálat alapján. A recézés határköltséget jelent (másodlagos megmunkálási lépést igényel), de jelentősen javítja az irányítást az anya lefutásának forgási fázisában – ahol a markolat megtartása a szerszám gyors forgatása mellett az elsődleges ergonómiai kihívás.

Gumi vagy polimer markolat hüvelyek

Az öntött vagy felcsúsztatható markolathüvelyek a kar középső részén biztosítják a legmagasabb fogási teljesítményt nedves körülmények között, és csökkentik a kéz fáradását az ismételt használat során. Megnövelik a súlyt és a költségeket, és megkövetelik a kompatibilitás ellenőrzését a kiválasztott felületkezeléssel (egyes ragasztós öntési eljárások nem kompatibilisek bizonyos E-coat készítményekkel). A flottakarbantartási piacokat megcélzó, professzionális keresztmetszetű csavarkulcsok esetében a markolathüvely specifikációinak a termékfejlesztési beszélgetés részét kell képezniük a kezdetektől fogva – a már meghatározott csupasz acél kivitelre történő utólagos felszerelésük tapadási és méretbeli problémákat okoz.

A Shanghai Soverchannel Industrial Co., Ltd. teljes K+F-integrációval rendelkező OEM/ODM-gyártóként támogatja a markolat tervezésének testreszabását a termékfejlesztési szakaszban, ugyanazon mérnöki képességre támaszkodva, mint az összetett, speciális alakú rögzítőelemek esetében, hogy optimalizálja a kar keresztmetszetét, a recés mintázatát és a fröccsöntési kompatibilitást bizonyos ügyfélprogramokhoz.

Beszerzési ellenőrzőlista: Mit kell ellenőrizni, mielőtt egy kereszt alakú füles csavarkulcsot nagy mennyiségben vásárolnánk

A kereszt alakú csavarkulcs mennyiségi beszerzése – akár OEM járműkészletekre, kiskereskedelmi utángyártott csatornákra vagy flottakarbantartásra – olyan ellenőrzési lépések sorozatát foglalja magában, amelyek túlmutatnak a minta kérésén és az ár jóváhagyásán. A következő ellenőrzőlista azokat a minőségbiztosítási ellenőrző pontokat tükrözi, amelyeket a tapasztalt autókötőelem-vásárlók alkalmaznak, mielőtt elköteleznék magukat egy gyártási folyamat mellett.

• Anyagtanúsítvány: Kérjen malomtanúsítványt az acéltételhez, amely igazolja a minőséget (magas széntartalmú vagy Cr-V), a széntartalmat és a hőszámot. Ez lehetővé teszi a köteg nyomon követését, ha a szállítást követően minőségi probléma merül fel.
• A kovácsolási folyamat megerősítése: Ellenőrizze, hogy a kereszttest egyrészes kovácsolt, kétrúddal hegesztett vagy összeszerelt-e. SUV- és haszongépjármű-alkalmazásokhoz egy darabból álló kovácsolt vagy teljes áthatolású hegesztett szerkezetet kell meghatározni.
• Hőkezelési feljegyzések: Erősítse meg, hogy a kioltó kezelést alkalmazta, és kérje le az alkalmazott temperálási hőmérséklet-tartományt. A HRC 38–45 a hüvelyfalnál a szerszámacél sarukulcsok céltartománya.
• Aljzatfurat méretjelentése: Kérjen első cikk-ellenőrzési jelentést (FAIR) vagy bejövő vizsgálati adatokat, amelyek bemutatják a furatméreteket a síkságonként, a furatmélységet és a koncentrikusságot a kombináció minden egyes aljzatméretére vonatkozóan.
• Felületkezelés sóspray óra: Adja meg a minimális sópermetezési órákat az ISO 9227 szerint a kiválasztott felületre (minimum 120 óra horganylemez esetén; 480 óra E-coat esetében export programok esetén), és kérjen vizsgálati tanúsítványt a beszállító bevonási folyamatától.
• Nyomaték teljesítmény teszt: Győződjön meg arról, hogy a csavarkulcs képes 1,5-szeresére kifejteni a céljármű csavaranya forgatónyomatékát a fogantyú maradandó deformációja nélkül. Ezt a tesztet gyártási mintákon kell elvégezni, nem csak kézzel kiválasztott prototípusokon.
• Megfelelőségi dokumentáció: Az európai piacokra történő export esetén erősítse meg az IMDS benyújtási képességét és az RoHS/REACH anyag megfelelőségét. Észak-amerikai OEM-programok esetén erősítse meg a PPAP dokumentáció készségét.

A Shanghai Soverchannel Industrial Co., Ltd. úgy van kialakítva, hogy támogassa ezeket az ellenőrzési követelményeket a szabványos OEM-ellátási folyamat részeként. A vállalat gyártóbázisa a Nantong Jinzhai Hardware Co., Ltd.-nél teljes folyamatot lefedő ellenőrző rendszert működtet, amely előállítja az autóipari beszerzési döntésekhez szükséges dokumentációt – a nyersanyagfelvételtől a késztermékek kimenő ellenőrzéséig –, így megbízható partnerré válik mind a nagy volumenű szabványos keresztmetszetű csavarkulcs-programokban, mind az egyedi konfigurációs fejlesztési projektekben.
