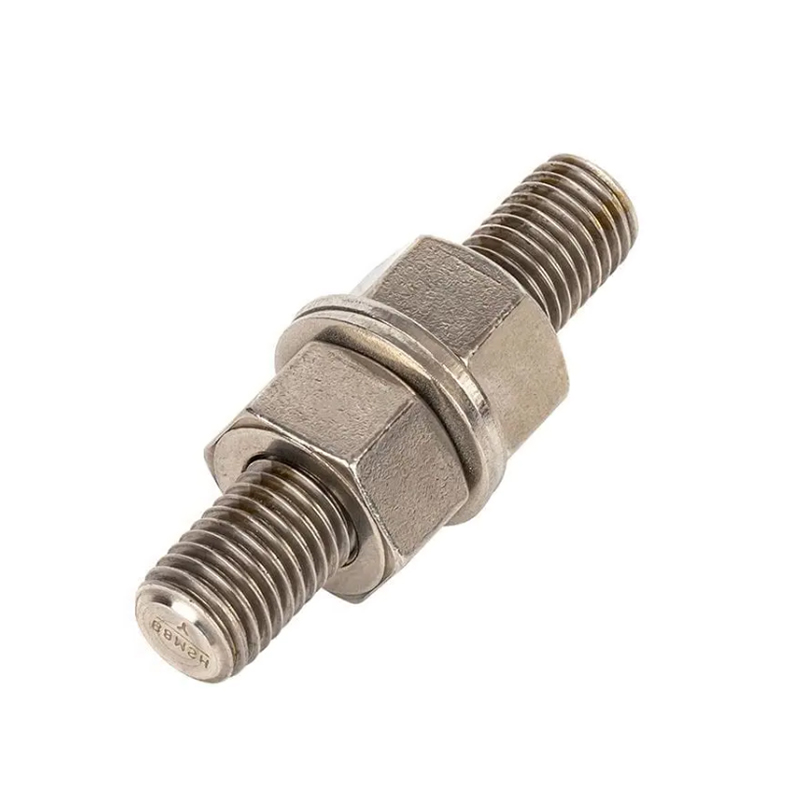

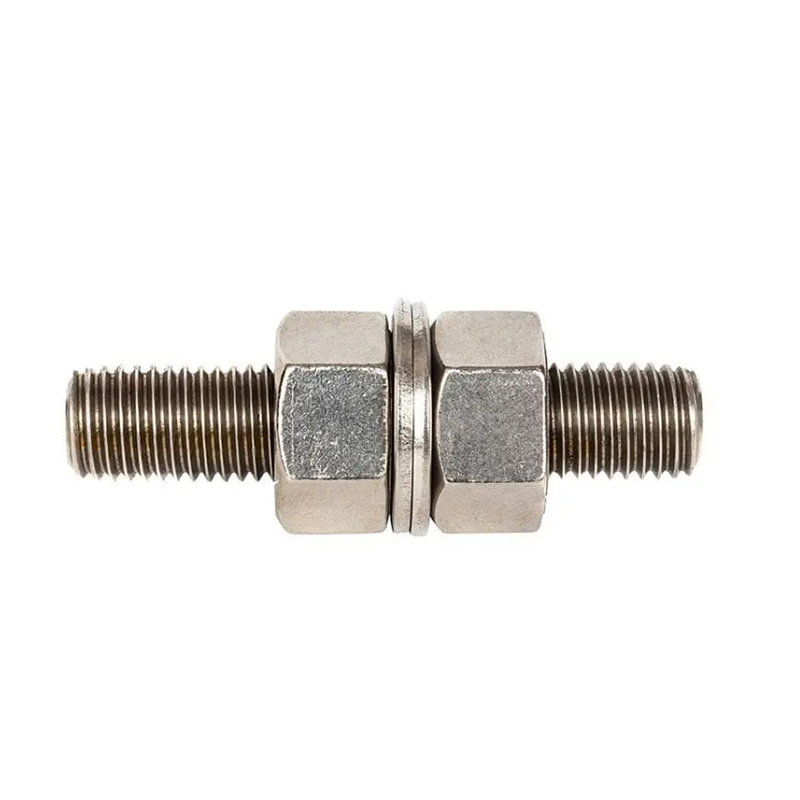

Hogyan éri el az ASTM A320 L7 ütésállóságot kriogén hőmérsékleten?
ASTM A320 L7 menetes rudak ugyanabból a króm-molibdén ötvözött acélból (4140/4142) készülnek, mint az ASTM A193 B7, de a két minőség nem cserélhető fel egymással. A kritikus megkülönböztető egy kötelező Charpy V-bevágásos ütési teszt, amelyet az L7-nek –150°F-on (-101°C) kell teljesítenie, a minimális elnyelt energiával 20 ft·lbf (27 J) átlagban három mintán, és egyetlen minta sem eshet 15 láb·lbf (20 J) alá. Ez a követelmény egyáltalán nem szerepel az A193 B7 specifikációban – a B7 rudakat csak a szakítószilárdságra tesztelik, az alacsony hőmérsékleten való szívósság dokumentált ellenőrzése nélkül. Kriogén hőmérsékleten történő üzemeléskor a B7 rúd törékenyen törhet ütőterhelés hatására, még akkor is, ha úgy tűnik, hogy minden keménységi és szakítószilárdsági követelménynek megfelel, mivel a ferrites-perlites és martenzites acélok a hőmérséklet csökkenésével képlékenysé válnak rideggé.
Ahhoz, hogy a Cr-Mo acélban –150°F-on konzisztens ütésállóságot érjünk el, három kohászati változó gondos ellenőrzésére van szükség, amelyek nem egyszerűen az ötvözetkémia függvényei:
- Ausztenitizálási hőmérséklet és áztatási idő: Az elégtelen ausztenitizálás feloldatlan karbidokat hagy, amelyek repedésképző helyként működnek. Az acélt elég magas hőmérsékleten kell tartani ahhoz, hogy a karbidok teljesen feloldódjanak ausztenitté az oltás előtt – jellemzően 1550–1650 °F (843–899 °C) 4140 esetén.
- Temperálási hőmérséklet: A magasabb temperálási hőmérséklet javítja a szívósságot azáltal, hogy lehetővé teszi a szén újraeloszlását a martenzitrácsból finom karbidcsapadékokká, enyhítve a belső feszültségeket. Az L7 esetében a temperálást általában 1100–1200 °F (593–649 °C) hőmérsékleten végzik, ami magasabb, mint a B7 esetében megengedett minimum, szándékosan szerény mennyiségű szakítószilárdsággal kereskednek a jobb hajlékonyság érdekében.
- Szemcseméret szabályozás: A finom ausztenites szemcseméret közvetlenül korrelál a javított alacsony hőmérsékleti szívóssággal. A szemcsefinomítóként alkalmazott alumínium vagy nióbium a hőkezelés előtti szabályozott gördülési redukciókkal kombinálva segít elnyomni a szemcsenövekedést az ausztenitizálás során.
A Shanghai Soverchancel Industrial Co., Ltd. az ASTM A320 L7 menetes rudakat teljes Charpy ütővizsgálati dokumentációval látja el, és minden tételt az előírt –150 °F-os körülmények között teszteltek akkreditált laboratóriumok, így biztosítva a végfelhasználók számára a nyomon követhetőséget, amely szükséges ahhoz, hogy a nyomástartó berendezések megfeleljenek az ASME VIII. szakasza és az azzal egyenértékű kódok szerint.
L7 vs. L7M vs. L43: A megfelelő A320 alosztály kiválasztása az alkalmazáshoz
Az ASTM A320 több alosztályt is magában foglal az L7-en túl, és a nem megfelelő választás kriogén alkalmazáshoz gyakori beszerzési hiba, amelyet nehéz elkapni az ellenőrzés során, de potenciálisan súlyos lehet a használat során. A három leggyakrabban meghatározott alosztály – L7, L7M és L43 – különbözik az alapanyag, a szilárdsági szint és a legalacsonyabb hőmérséklet, amelyen az ütésvizsgálatot végzik.
| évfolyam | Alapanyag | Min. Szakítószilárdság | Min. Hozamerő | Ütésvizsgálati hőmérséklet |
| L7 | Cr-Mo (4140/4142) | 125 ksi (862 MPa) | 105 ksi (724 MPa) | −150°F (−101°C) |
| L7M | Cr-Mo (4140/4142) | 100 ksi (690 MPa) | 80 ksi (552 MPa) | −150°F (−101°C) |
| L43 | Ni-Cr-Mo (4340) | 125 ksi (862 MPa) | 105 ksi (724 MPa) | −150°F (−101°C) |
ASTM A320 alkategóriák összehasonlítása: L7, L7M és L43
A gyakorlati különbség az L7 és az L7M között az erőszint, nem a kémia. Az L7M ugyanazt a 4140/4142 ötvözetet használja, de alacsonyabb keménységre temperálják (max. 235 HBW vs. max. 321 HBW L7 esetén), ami kisebb szilárdságot, de nagyobb rugalmasságot és csökkentett érzékenységet biztosít a feszültségkorróziós repedésekre savanyú vagy hidrogén-szulfidos környezetben. A NACE MR0175 / ISO 15156 kifejezetten az L7M-et nevezi meg, hogy elfogadható H₂S-tartalmú olaj- és gázszolgáltatásban, ahol az L7 nem, így a megkülönböztetés kritikus a felfelé irányuló és középső csővezetékes alkalmazásokban.
Az L43 (4340-es ötvözet) nikkelt ad a Cr-Mo kémiához, ami nagy átmérők esetén javítja a keménységet, és egyenértékű szilárdság mellett kis mértékben jobb szívósságot biztosít. Általában előnyben részesítik az L7-tel szemben, ha a rúd átmérője meghaladja a 2½ hüvelyket, és a teljes keresztmetszet mechanikai tulajdonságait igazolni kell – a nikkeltartalom olyan mély edzhetőséget biztosít, amelyet a sima Cr-Mo még agresszív kioltással sem ér el nagy szakaszokon.
Hőösszehúzódási hatások az L7 csavaros karimás szerelvényekre kriogén üzemi hőmérsékleten
Az egyik legkevésbé tárgyalt mérnöki kihívás a kriogén csavarkötések tervezésében az ASTM A320 L7 menetes rudak és a karimatest anyaga közötti különbségi hőösszehúzódás. Amikor egy szerelvény a környezeti telepítési hőmérsékletről (körülbelül 70 °F / 21 °C) a folyékony nitrogén vagy LNG hőmérsékletű üzemi feltételekre (-250 és -320 °F / -157 és -196 °C között) hűl, minden alkatrész zsugorodik – de nem ugyanannyival. Ha a karima ausztenites rozsdamentes acélból készül (hőtágulási együttható kb. 9,9 × 10⁻⁶/°F), és a rudak Cr-Mo L7 (körülbelül 6,7 × 10⁻⁶/°F), akkor a karima jobban összehúzódik, mint a rudak azonos hőmérséklet-esés mellett. Az eredmény a csavarfeszesség nettó növekedése a lehűlés során – az ellenkezője annak, ami a magas hőmérsékletű üzemben történik, ahol a differenciális tágulás hajlamos lazítani a csavarterhelést.
Gyakorlati példa: egy 12 hüvelykes, 300 font súlyú karimaszerelvény 70 °F-ról –270 °F-ra hűtve 340 °F-os hőmérsékleti deltán megy keresztül. A tipikus 8 hüvelykes csaphossz mentén az ausztenites rozsdamentes karima körülbelül 0,027 hüvelykkel jobban összehúzódik, mint az L7 rúd. Ez a további nyúlás a csavarfeszültség durván 13–18 ksi-es növekedését jelenti a rúd átmérőjétől és modulusától függően, ami közelebb viszi a szerelvényt a folyáshoz, ha a kezdeti csavarozási feszültség már közel volt a legtöbb hidegen végzett meghúzási eljárásnál használt hozam javasolt 50–65%-ához.
A kockázatot csökkentő tervezési gyakorlatok a következők:
- A kezdeti csavarozási feszültség csökkentése: 40–50%-os hozamot céloz meg környezeti telepítéskor a környezeti hőmérsékletű szolgáltatásnál általánosan használt 65%-os hozam helyett, így hagyva a lehűlés során fellépő többletfeszültséget.
- A karima és a rúd megfelelő anyagai: A rozsdamentes vagy ausztenites ötvözetrudak (ASTM A320 B8M / Grade 8M) meghatározása, ha a karima ausztenites rozsdamentes, minimalizálja a különbségi összehúzódási eltérést, bár az ausztenites minőségek kisebb szilárdsága nagyobb átmérőt igényelhet.
- Belleville alátétek használata: Az anya alatti rugós tárcsaalátétek megfelelõ elemként működnek, elnyelve a kötési köteg méretváltozásait, és egyenletesebb szorítóterhelést tartanak fenn a hõmérséklet-ciklus révén.
- Újrahúzás az első lehűtés után: A nem szigetelt vagy hozzáférhető csatlakozásoknál az első hőciklus utáni újrahúzás az üzemi hőmérsékletre ellenőrzi és visszaállítja a szorítóterhelést a célértékre.
A Shanghai Soverchannel Industrial Co., Ltd. alatt működő Nantong Jinzhai Hardware Co., Ltd. az ASTM A320 L7 menetes rudakat szűk mérettűrésekkel állítja elő, és olyan anyagtanúsítványokat biztosít az ügyfeleknek, amelyek a tényleges mért mechanikai tulajdonságokat is tartalmazzák – olyan adatok, amelyek nélkülözhetetlenek a feszültségszámításokhoz, amelyek alátámasztják a hideg üzemű kötéstervezést.
Tárolási, kezelési és megőrzési gyakorlatok az L7-es rudak hidegszolgálati beszerelése előtt
A kriogén üzemre szánt ASTM A320 L7 menetes rudak gyakran megsérülnek vagy megsérülnek, mielőtt elérnék a karimát – nem megfelelő tárolás, mechanikai kezelési sérülés vagy szállítás közbeni szennyeződés miatt. Ellentétben a környezeti használatú rögzítőelemekkel, ahol a felületi rozsda vagy kezelési nyomok gyakran elfogadhatók, a kriogén-szerviz rudak szigorúbb megőrzési protokollokat igényelnek, mivel a szobahőmérsékleten jóindulatú felületi hibák feszültségkoncentrációs helyként szolgálhatnak, ahol az alacsony hőmérséklet és a nagy csavarfeszültség együttes hatására rideg törés keletkezik.

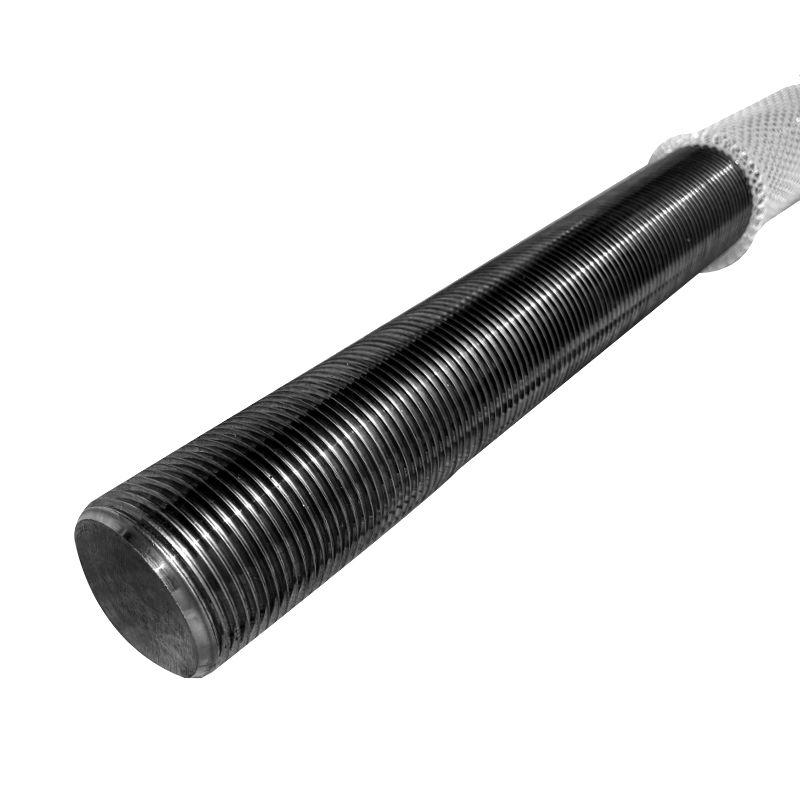

Menetvédelem tárolás és szállítás közben
A nagy szilárdságú L7 rudak meneteit a gyártástól a beszerelésig műanyag zárókupakokkal vagy menetvédő szalaggal kell védeni. A raktári környezetben szabadon hagyott csupasz menetek korróziós termékeket halmoznak fel, amelyek megváltoztatják a menet tényleges súrlódási együtthatóját – ez közvetlen probléma minden olyan telepítési eljárásnál, amely nyomatékot használ a szorítóterhelés helyettesítőjeként. Még a menetoldalak enyhe rozsdája is 15–25%-kal eltolja a nyomaték-feszültség K-tényezőjét, ami azt jelenti, hogy a megfelelően meghúzott rúd a vártnál lényegesen kisebb szorítóterhelést biztosít. A menetvédők emellett megakadályozzák a mechanikai beszakadásokat és bevágásokat, amelyek növelik a helyi feszültségkoncentrációt a menetgyökérben, ahol a rúd keresztmetszete már a minimális.
Bevonat kompatibilitás kriogén hőmérsékletekkel
Nem minden korrózióvédő bevonat marad működőképes vagy méretstabil kriogén hőmérsékleten. A cinkben gazdag szerves bevonatok és egyes epoxi-alapú alapozók –100°F alatt rideggé válnak, és hősokk során megrepedhetnek vagy rétegesedhetnek, amikor a szerelvényt először üzemi hőmérsékletre hűtik le, és törmeléket képeznek, amely szennyezi a technológiai folyadékot. Az L7-es rudak esetében LNG- vagy folyékony nitrogén-szolgáltatásban az előnyben részesített opciók a csupasz (bevonat nélküli) rudak, amelyeket szabályozott páratartalmú környezetben tárolnak, a könnyű olajfilm-bevonatok, amelyeket közvetlenül a beszerelés előtt távolítanak el, vagy a vékony szervetlen cink-szilikát bevonatok, amelyek alacsony hőmérsékleten történő teljesítményét ellenőrizték. A PTFE szárazfilm-kenőanyagokat általában a menet- és anyacsapágyfelületre hordják fel, hogy egyenletes kenést biztosítsanak alacsony hőmérsékleten, ahol az olajalapú kenőanyagok megdermedhetnek.
Az igényes ipari környezetek precíziós rögzítési megoldásaira szakosodott gyártóként a Shanghai Soverchannel Industrial Co., Ltd. az ASTM A320 L7 menetes rudakat az ügyfél által meghatározott felületkezelésekkel, csomagolási konfigurációkkal és kriogén szolgáltatásra hitelesített tartósító bevonatokkal tudja ellátni – ezzel biztosítva, hogy a rudak pontosan olyan állapotban érkezzenek meg a munkaterületre, amilyen állapotban a telepítéshez szükséges.ant
