Egy középső projektben az alaplemez-legénységnek négy rögzítőcsavart kell beállítania. Az egyik lyuk a betonacélnak ütközik, a másik a födém széléhez közel, a harmadik pedig egy nedves területen, a rakodódokk közelében. A csavarok átmérője és minősége azonos, de a beszerelés kockázata nem azonos. Ez az első lecke a beton csavarjairól: az acél csak egy változó. A beágyazás, a furat állapota, az éltávolság, a nyomaték és a korrózióvédelem dönti el, hogy a csatlakozás a tervezett módon működik-e.
Válassza ki a horgonycsaládot, miután meghatározta a terhelési útvonalat, a beton állapotát és az ellenőrzési módszert. Ne kezdjen csavarátmérővel, hanem hátrafelé dolgozzon. A helyben öntött horgonyok általában az új konstrukciók előre látható húzóterhelése esetén nyernek; Az utólag beszerelt mechanikus és ragasztóhorgonyok nyernek az utólagos beszerelésnél. Mindkét esetben az éltávolság, a lyuktisztítás és a korróziós osztály nem alku tárgya.
A vásárlók és mérnökök számára a gyakorlati kérdés nem az, hogy „melyik csavar a legerősebb?” Ez az, hogy „melyik csavart lehet beépíteni, ellenőrizni és karbantartani ebbe a betonba?” Ez a megkülönböztetés megóvja a projekteket a kihúzási hibáktól, a kúszási problémáktól és a késői stádiumú átdolgozástól.
A betonhorgonyok feszítést, nyírást vagy a kettő kombinációját hordozzák. A feszültség elhúzza a csavart a betontól; nyírás oldalra tolja. A felemelt alaplemez feszültségben terhelheti a horgonyokat, míg a védőkorlát oszlop vagy a berendezés csúszása gyakran nyírással terheli őket. A kombinált feszítés és nyírás kölcsönhatás-ellenőrzést igényel, nem pedig különálló ellenőrzéseket.
Az öntött csavarokat a beton megszilárdulása előtt kell elhelyezni. Gyakoriak szerkezeti oszlopoknál, gépi alapoknál és acél szerelésnél, mivel a horgony be van ágyazva a kiöntésbe, és a betonozás előtt ellenőrizhető. A kompromisszum a koordináció: a horgonysablonokat, a rögzítőcsavarokat és a vezetékkonfliktusokat a teherautó érkezése előtt meg kell oldani.
ASTM F1554 tűzihorganyzott szénacél horgonycsavar Tekintse meg ezt a rögzítőcsavar opciót szerkezeti rögzítéshez, szénacél szerkezettel, tűzihorganyzott felülettel, valamint testreszabható specifikációkkal és felületkezelésekkel. Termék megtekintése → A szerkezeti horgonycsavarok esetében az ASTM F1554 egy közös specifikációcsalád, amelynek minőségei különböző szilárdsági szinteket fednek le. A tűzihorganyzást gyakran kitett vagy nedves körülményekre írják elő, de a bevonat vastagságát és a menet illeszkedését ellenőrizni kell, mert a horganyzás megváltoztatja a menetburokot.
Utólag beépített horgonyok are drilled and set after concrete has cured. Mechanical expansion anchors transfer load through friction and bearing; undercut anchors use a mechanical key beneath the surface; adhesive anchors bond a threaded rod or stud into a cleaned hole. Screw anchors are a separate family and rely on thread engagement in the concrete.
Ellenőrizze a beágyazást, a beton szakítószilárdságát és az éltávolságot. A kihúzás és a betonkúp meghibásodása gyakran az acéltörés előtt uralkodik.
Ellenőrizze a kifeszítést, az élkitörést és a lemezcsapágyat. A vékony födémek és a szoros élek gyorsan csökkentik a kapacitást.
Használja a horgonygyártó interakciós egyenletét. Ne adjon hozzá feszítő- és nyírókapacitást, mintha függetlenek lennének.
Az alábbi összehasonlítás egy beszerzési és mérnöki képernyő, nem helyettesíti a projekt-specifikus horgonytervet. A helyes választás a terhelési esettől, a beton állapotától, az ellenőrzési hozzáféréstől és a termék mögött álló értékelési jelentéstől függ.
A horgonykapacitás-táblázatok pontosnak tűnhetnek, de a munkaterület-változók döntik el, hogy a táblázat érvényes-e. A beágyazási mélység és az éltávolság látható; lyuktisztítás, betonnedvesség és nyomatékfegyelem nem. Az alábbi oszlopdiagram a gyakori hibamódok szemléltető érzékenységi indexe, nem pedig teszteredmény.
A gyakorlatban a beágyazás és az éltávolság tervezési szakaszban dől el. A furattisztítás és a nyomaték helyszíni döntés. Éppen ezért a műszakilag megfelelő horgony még mindig megbukhat az ellenőrzésen: a konstrukció kitisztított furatot és kalibrált nyomatékkulcsot feltételezett, de a legénység egyszer használt kefét, és kitalálta a nyomatékot.
A kereslet nem egyenletesen oszlik meg a horgonytípusok között. Az alábbi keverék tipikus projektkategóriákat tükröz, amelyek a betonhorgony kiválasztását befolyásolják; ez nem piackutatás.
Az ismételhető sorozat megakadályozza a legtöbb rögzítési problémát. Egyértelmű alapot ad a beszerzésnek az árajánlatok összehasonlításához is, mivel két szállító ugyanazt az átmérőt nagyon eltérő teljesítményszinten kínálhatja.
Tekintse át a nagy szilárdságú csavarokat használó acél-beton kapcsolatokat nagy szilárdságú csavarok beépítési és tesztelési követelményei mielőtt jóváhagyná a metódus utasítást.

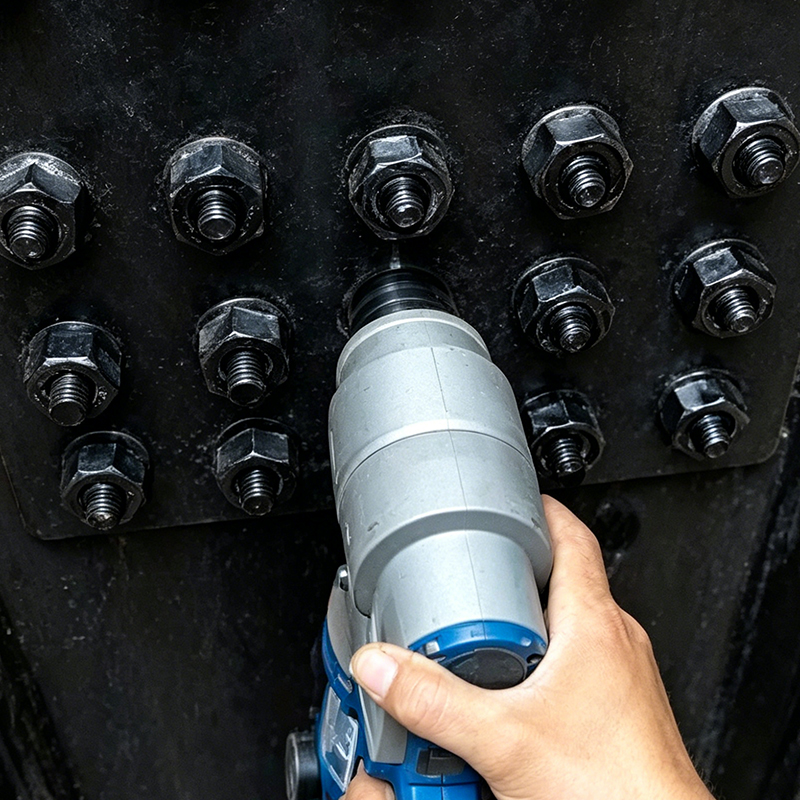

ASTM F1852 A325 nehéz hatlapú elcsavarható csavar Tekintse át ezt az acélszerelvényekhez készült feszítésszabályozó szerkezeti csavart, amely nyírt felülettel rendelkezik az előfeszítés vizuális megerősítéséhez és sima szénacél szerkezethez. Termék megtekintése → Szerkezeti acélszerelvényekhez gyakran rendszerként határozzák meg a csavarokat és a nehéz hatlapú anyákat. A különböző tételekből származó alkatrészek összekeverése a kompatibilitás ellenőrzése nélkül nyomaték- és menetillesztési problémákat okozhat, amelyek csak az összeszerelés során jelentkeznek.
A betonhorgonyok nem igényelnek karbantartást. A parkolószerkezetekben, tengeri területeken és élelmiszerüzemekben található horgonycsavarokat időszakonként ellenőrizni kell a korrózió, a laza anyák és a horgony körüli repedt beton szempontjából. A beszereléskor horganyzott csavar továbbra is korrodálódhat egy sérült menetnél vagy egy eltérő fém érintkezési pontnál.
ASTM A194 B7 fekete nehéz hatlapfejű anyák Fontolja meg ezeket a nehéz hatlapú anyákat a B7 ötvözött acél csavarokkal való párosításhoz magas hőmérsékletű, nagynyomású karimás és nyomástartó edényes csatlakozásokban, az OEM/ODM testreszabással. Termék megtekintése → Egyedi horgonyszerelvényekhez, OEM/ODM horgony és stud programok be tudja igazítani a csavar fokozatát, menethosszát, bevonatát és anya illeszkedését az első horgony kiszállítása előtt. Ez a front-end koordináció általában olcsóbb, mint a menet vagy a bevonat eltérésének helyszíni feloldása.
