I. Közös szál szimbólumok
①npt (Nemzeti csőfrasz): egy standard amerikai kúpos csőszál, amelynek 60 ° -os szál szöge van, amelyet általában az általános célú alkalmazásokhoz használnak.
②pt (brit szabványos kúpos csőfasz): 55 ° -os szálszögű kúpos szál, amelyet széles körben használnak a tömítéshez. A brit csőszálak finom szálak, amelyek fenntartják az erőt, mivel a mélyebb durva szálak gyengítik a cső külső átmérőjét.
③PF (párhuzamos csőfasz): Egy egyenes szál típus, amelyet a csőcsatlakozásokban használnak.
④G (Whitworth csőfasz): 55 ° -os, nem szálú tömítőcső szál a Whitworth családban. A "G" hengeres csőfonalakat képvisel, ahol az 55 ° és 60 ° variációk specifikus funkcionális alkalmazásokon alapulnak.
⑤ZG (kúpos csőfonal): Kúpos szál típus, amelyet általában a vízcsövek szerelvényeiben találnak, amelyeket korábban RC -ként jelöltek meg a régebbi kínai nemzeti szabványokban.
⑥Metrikus és hüvelykes szálak: A legfontosabb különbség a reprezentáció - a metrikus szálak használják a hangmagasságot (a szálak közötti távolság), míg az amerikai és a brit szálakat hüvelykben (TPI) szálak határozzák meg. A metrikus szálaknak 60 ° -os egyenlő oldalú profilja van, a brit szálak 55 ° -os egyenes profilúak, az amerikai szálak pedig 60 ° -os profilt. A metrikus szálakat milliméterben mérik, míg a brit és az amerikai szálak a császári egységeket követik.
⑦PIPE szálak: Elsősorban a csővezeték -csatlakozásokhoz használják, biztosítva a belső és a külső szálak szoros illeszkedését. Mindegyik egyenes és kúpos formában kapható, a névleges átmérő a csővezeték méretére utal, a tényleges szál fő átmérője meghaladja ezt a névleges méretet.
⑧Nominal átmérő (például 1/4, 1/2, 1/8 hüvelyk): Ezek az értékek jelzik a szál méretét a brit standard rendszerben, hüvelykben mérve.
Ii. A szál szabványok a különböző országokban
Az egységes hüvelykes szál standard, amelyet széles körben alkalmaznak a hüvelyk alapú országokban, ez a szálrendszer három sorozatot tartalmaz: durva szál (UNC), finom szál (UNF) és extra finom szál (UNFF), egy további állandó hangmagasság-sorozat (UN).
Jelölési módszer: Szál átmérője - szálak hüvelykben - sorozatkód - pontossági fokozat.
Példák:
Durva szál: 3/8–16unc - 2a
Finom szál: 3/8–24unf - 2A
Extra finom szál: 3/8–32unff - 2a
Állandó hangmagasság: 3/8–20 - 2A
Az első szám (például 3/8) a szál fő átmérőjét hüvelykben képviseli, amely metrikává alakul, szorzva 25,4 -rel (például 3/8 × 25,4 = 9,525 mm).
A második szám a szálak számát mutatja hüvelykben.
A sorozatkódok (UNC, UNF, UNFF, UN) meghatározzák a száltípusokat.
Az utolsó két karakter (például 2a) jelzi a szál pontossági fokozatát.
Az 55 ° párhuzamos csőhálók átalakítása, amely a hüvelyk alapú sorozatból származik, ezeket a szálakat világszerte széles körben használják folyadékok, gázok és elektromos vezetékcsatlakozások szállítására. A különböző országok azonban különféle megnevezéseket használnak, amelyeket a nemzetközi összehasonlító táblák szerint kell átalakítani.
55 ° kúpos csőfonalak átalakítása Ezeknek a szálaknak 55 ° -os szál szöge van, 1:16 kúpos arányban. Ezeket világszerte széles körben használják, de minden országnak eltérő megnevezése van, amely hivatkozhat a megfelelő konverziós táblázatban.
60 ° kúpos csőszálak átalakítása, amelynek 60 ° -os szál szögét és 1:16 kúpos arányát tartalmazza, ezeket a csőfonalakat a kínai szerszámgépiparban, valamint az Egyesült Államokban és a volt Szovjetunióban használják. Kína eredetileg "K" -nek nevezte őket, később "Z" -re változott, és most megfelel az "Tipizma" szabványnak. A referenciatáblák a nemzetek közötti kijelölési ekvivalenseket biztosítják.
55 ° -os trapéz szálak átalakítása Ezeknek a szálaknak 30 ° -os profilja van, és nemzetközileg egységesek. Megnevezésük továbbra is következetes a különböző országokban.
Ii. A szál szabványok a különböző országokban
1. Egyesített hüvelykes szálstandard
A hüvelyk alapú országokban széles körben elfogadott szálrendszer három sorozatot tartalmaz: durva szál (UNC), finom szál (UNF) és extra finom szál (UNFF), egy további állandó hangmagasságú (ENSZ).
Jelölési módszer: Szál átmérője - szálak hüvelykben - sorozatkód - pontossági fokozat.
Példák:
Durva szál: 3/8–16unc - 2a
Finom szál: 3/8–24unf - 2A
Extra finom szál: 3/8–32unff - 2a
Állandó hangmagasság: 3/8–20 - 2A
Az első szám (például 3/8) a szál fő átmérőjét hüvelykben képviseli, amely metrikává alakul, szorzva 25,4 -rel (például 3/8 × 25,4 = 9,525 mm).
A második szám a szálak számát mutatja hüvelykben.
A sorozatkódok (UNC, UNF, UNFF, UN) meghatározzák a száltípusokat.
Az utolsó két karakter (például 2a) jelzi a szál pontossági fokozatát.
2. Az 55 ° párhuzamos csőszálak konverziója
A hüvelyk alapú sorozatból származó szálakat világszerte széles körben használják folyadékok, gázok és elektromos vezetékcsatlakozások szállítására. A különböző országok azonban különféle megnevezéseket használnak, amelyeket a nemzetközi összehasonlító táblák szerint kell átalakítani.
| Ország | Kód |
| Kína | G |
| Japán | G 、 pf |
| Britannia | BSP 、 BSPP |
| Franciaország | G |
| Németország | R （Belső szál） 、 K （Külső szál） |
| Szovjetunió | G 、 tpу |
| Izo | RP |
3. Az 55 ° kúpos csőszálak konverziója
Ezeknek a szálaknak 55 ° -os szál szöge van, 1:16 kúpos arányban. Ezeket világszerte széles körben használják, de minden országnak eltérő megnevezése van, amely hivatkozhat a megfelelő konverziós táblázatban.
| Ország | Kód |
| Kína | Zg 、 r （ Külső szál ） |
| Britannia | Bspt 、 r （ Külső szál ） 、 RC （ Belső szál ） |
| Franciaország | G （ Külső szál ） 、 R （ Külső szál ） |
| Németország | R （ Külső szál ） |
| Japán | Pt 、 r |
| Izo | R （ Külső szál ） 、 RC （ Belső szál ） |
4. A 60 ° kúpos csőszálak konverziója
A 60 ° -os szál szöget és az 1:16 kúpos arányt tartalmazza, ezeket a csőfonalakat a kínai szerszámgépiparban, valamint az Egyesült Államokban és a Szovjetunióban használják. Kína eredetileg "K" -nek nevezte őket, később "Z" -re változott, és most megfelel az "NPT" szabványnak. A referenciatáblák a nemzetek közötti kijelölési ekvivalenseket biztosítják.
| Ország | Kód |
| Kína | Z （régi） npt （új bel |
| Egyesült Államok | NPT |
| Szovjetunió | B |
5. 55 ° trapéz szálak konverziója
Ezeknek a szálaknak 30 ° -os profilja van, és nemzetközileg egységesek. Megnevezésük továbbra is következetes a különböző országokban.
| Ország | Kód |
| Kína | T （ Régi ） TR （ Új ） |
| Izo | TR |
| Németország | TR |
| Szovjetunió | Tr |

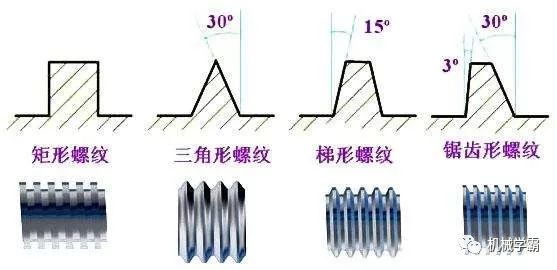

Iii. Szál osztályozás
A szálak használatától függően azok feloszthatók:
1. Nemzetközi metrikus szálrendszer
A Nemzeti Standard központi idegrendszer által elfogadott szál. A szál teteje lapos, könnyen megfordítható, és a szál alja ív alakú, hogy növelje a szál szilárdságát. A szál szöge 60 fok, és a specifikációt az M. metrikus szálak ábrázolhatják durva és finom hangmagasságra. A reprezentáció olyan, mint az M8X1.25. (M: kód, 8: Névleges átmérő, 1,25: hangmagasság).
2. Amerikai standard szál
A szál felső és gyökere egyaránt lapos, és az erő jobb. A szál szöge szintén 60 fok, és a specifikációt a fogak száma hüvelyk. Az ilyen típusú szál három szintre osztható: durva hangmagasság (NC); Finom hangmagasság (NF); Extra finom hangmagasság (NEF). A reprezentáció olyan, mint 1/2-10NC. (1/2: Külső átmérő; 10: Fogak száma hüvelykben; NC kód).
3. Egységes szál
Az Egyesült Államok, az Egyesült Királyság és Kanada közösen fejlesztette ki, ez a leggyakrabban használt brit szál.
A szál szöge szintén 60 fok, és a specifikációt a fogak száma hüvelykben fejezik ki. Az ilyen típusú szálak durva szálra (UNC), finom szálra (UNF) és extra finom szálra (UNEF) oszthatók. A reprezentáció 1/2-10UNC. (1/2: Külső átmérő; 10: Fogak száma hüvelykben; UNC kód).
4. Sharp V szál
A felső és a gyökér egyaránt hegyes, gyenge szilárdsággal, és nem gyakran használják. A szál szöge 60 fok.
5. Whitworth szál
A Brit Nemzeti Szabvány által elfogadott szál. A szál szöge 55 fok, és a szimbólum "w". Alkalmas a gyártáshoz. A reprezentáció W1/2-10 (1/2: külső átmérő; 10: fogak száma hüvelyk; W kód).
6. Knuckle szál
Ez egy standard szál, amelyet a német din állít be. Ez alkalmas izzók és gumi tömlők összekapcsolására. A szimbólum "RD".
7. csőfonal
Ez egy szál, amelyet a szivárgás megelőzésére használnak, és gyakran használják a gáz- vagy folyékony csőszerelvények csatlakoztatására. A szál szöge 55 fok. Osztható egyenes csőszálakra a "P.S., N.P.S." kóddal és ferde csőszálak az "N.P.T." kóddal. A kúpja 1:16, azaz 3/4 hüvelyk/láb.
8. négyzet alakú szál
Magas átviteli hatékonysággal rendelkezik, csak a golyószálaknál, de nem állítható be diófélékkel kopás után, ami hátránya. Általában a daruk látványaihoz és szálakhoz használják.

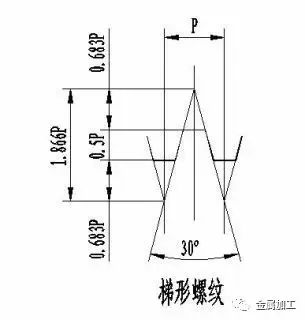

9. trapéz szál
Acme szálnak is nevezik. Az átviteli hatékonyság valamivel alacsonyabb, mint a négyzet alakú szálaké, de kopás után beállítható dióval. A metrikus szál szöge 30 fok, a császári szál szöge pedig 29 fok. Általában az eszterék ólomcsavarjára használják. A szimbólum "TR".
10.
Bevel szálnak is ismert, csak egyirányú átvitelhez alkalmas. Mint például a csavaros csatlakozók, nyomógépek stb. A szimbólum "bu".
11. golyó szál
Ez a szál, amely a legjobb átviteli hatékonysággal rendelkezik. Nehéz gyártani, és nagyon magas költségekkel jár. A precíziós gépekben használják. Mint például a CNC szerszámgépek ólomcsavarja.
A brit csavarok jelzése
LH 2N 5/8 × 3 - 13UNC -2A
(1) Az LH bal oldali szál (Rh jobb oldali szál, amelyet ki lehet hagyni).
(2) 2N kettős szálú szál.
(3) 5/8 brit szál, külső átmérője 5/8 ".
(4) 3 csavarhossz 3 ".
(5) 13 szálnak 13 foga van hüvelykben.
(6) UNCITITITÁLIS SZABAD SZABAD KORMÁNYOK.
(7) 2. szintű illeszkedés, külső szál (3: szoros illeszkedés; 2: közepes illeszkedés; 1: laza illeszkedés) A: Külső szál (kihagyható), B: Belső szál.
Császári szál
A birodalmi szál méretét általában úgy fejezik ki, mint a szálhossz hüvelykénkénti szálak számát, amelyet "szálak hüvelyknek" neveznek, amely pontosan a hangmagasság kölcsönös. Például egy szál, amelynek hüvelyk/hüvelykben van, a hangmagasság 1/8 hüvelykes.
